短节距滚子传动链轮结构设计

　　链传动作为机械传动系统中应用极广的动力传递形式，短节距滚子链轮是其中核心的啮合传动零件，这类零件广泛适配各类工业输送线、农机传动单元、机床进给机构、轻工包装设备的动力传输场景，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，能在多尘、高湿、有轻度油污的恶劣工况下保持稳定的传动效率。从实际使用场景来看，这类链轮常配套对应规格的短节距精密滚子链使用，单排结构的链轮多用于中小载荷的动力传递场景，比如小型输送辊道的驱动端、自动化设备的节拍传动单元，部分同结构双排链轮可适配更大载荷的传动需求，安装时需要保证两轴平行、链轮共面，避免链条出现偏磨、跳齿的异常工况。

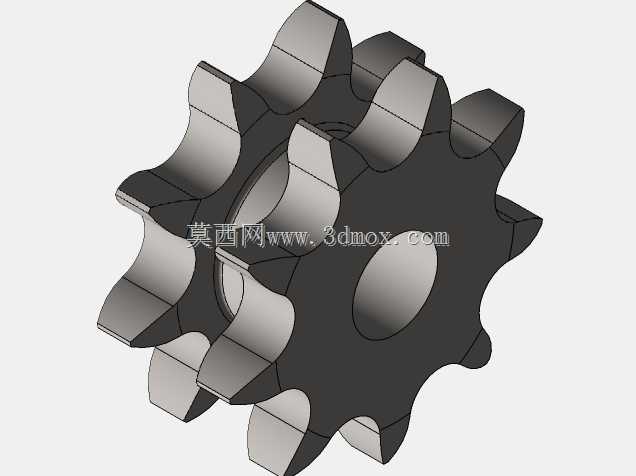

　　从结构设计逻辑来看，这款链轮的齿形采用符合链传动啮合要求的渐开线类齿廓，齿槽圆弧经过参数化拟合，能保证滚子进入和退出啮合时顺畅无卡滞，不会出现刚性冲击，齿顶部分做了合理的倒角处理，既避免装配时齿尖磕碰链条滚子，也能减少啮合过程中齿顶与链板的异常摩擦。链轮的中心轮毂部分设计有同轴安装孔，孔位的尺寸公差按照过渡配合的要求设定，能保证与传动轴装配后同轴度偏差控制在合理范围内，避免高速转动时出现动平衡超差的问题；轮毂的轴向厚度经过载荷校核，能满足额定扭矩传递时的挤压强度要求，不会出现轮毂开裂、键槽压溃的失效问题。

　　从安装边界来看，这款链轮的齿顶圆、分度圆、齿根圆尺寸严格匹配对应规格链条的节距、滚子直径参数，设计时已经预留了链条啮合的合理侧隙，不会因为加工误差出现卡链问题；链轮的轴向总宽度适配单排链条的内节内宽尺寸，安装时需要注意轴端的固定方式，通常采用键连接传递扭矩，配合轴端挡圈或者锁紧螺母实现轴向定位，避免运转过程中链轮出现轴向窜动。在实际选型应用中，需要根据传递的额定功率、主动轴转速、传动比要求匹配对应的链轮齿数，小齿数链轮适合低速大扭矩的传动场景，大齿数链轮传动更平稳、动载荷更小，但齿数过多会导致链条磨损后容易出现跳齿脱链的问题，设计时通常将主动轮齿数控制在合理区间，同时根据工况确定链轮的材料和热处理方式，常规工况下采用45钢调质处理即可满足强度要求，高载荷高转速场景可采用合金钢渗碳淬火提升齿面硬度和耐磨性。

　　从三维建模的角度来看，这类链轮的建模需要先通过参数化公式生成单个齿槽的轮廓曲线，通过圆周阵列得到完整的齿形结构，再通过拉伸、切除等特征完成轮毂、安装孔、键槽的结构设计，建模过程中需要重点保证齿形参数的准确性，因为齿形误差会直接导致啮合过程中出现冲击、噪音大、磨损快的问题，同时要注意各回转面的同轴度约束，避免后续工程图导出或者装配时出现基准偏差。在实际设备维护中，这类链轮属于易损件，长期运转后齿面会出现磨损，当齿厚磨损量超过原厚度的30%时就需要及时更换，同时配套的链条也要同步检查张紧度和磨损情况，避免新旧零件混配导致啮合异常。
