双排短节距滚子链轮传动结构设计

　　在各类需要精准定比传动、工况环境存在粉尘或油污的工业场景里，短节距滚子链轮始终是链传动系统里的核心承载部件，从包装生产线的物料输送辊道、机床的进给传动机构，到农业机械的动力传递单元、物流分拣线的驱动模组，这类链轮的适配场景覆盖了绝大多数中低速重载的传动需求。和单排链轮相比，双排结构的短节距滚子链轮能在不增加链轮径向安装尺寸的前提下，大幅提升单组传动的承载上限，同等节距参数下，双排结构的额定载荷能达到单排结构的1.7-1.8倍，非常适合安装空间受限但传递扭矩要求较高的设备布局。

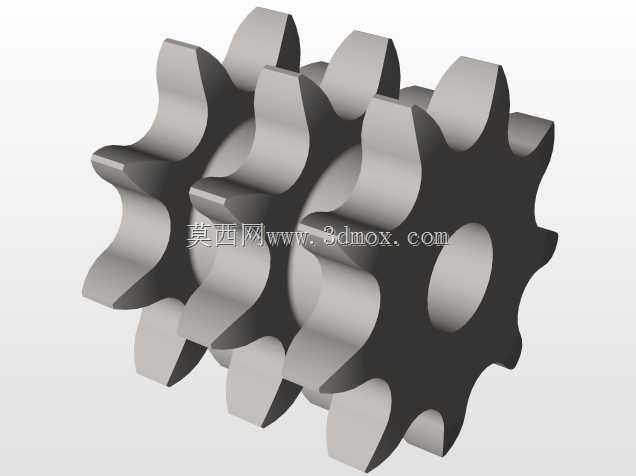

　　从实际功能逻辑来看，这类链轮的齿形设计完全匹配标准短节距滚子链条的啮合轨迹，齿槽的圆弧过渡段会在链条啮入、啮出的过程中形成平滑的导向，避免链节滚子和齿面发生刚性撞击，既可以降低传动过程中的冲击噪音，也能减少齿面的接触磨损，延长整套传动副的使用寿命。链轮中心的通孔为安装基准孔，可根据实际装配需求加工键槽或采用胀紧套连接的方式，和传动轴形成可靠的周向固定，避免大扭矩传递过程中出现链轮和轴的相对转动。链轮的齿顶部分做了对应的倒角处理，能在链条存在小幅横向窜动的时候，依然保证链节能顺利滑入齿槽，不会出现卡链、跳齿的故障。

　　设计这类链轮的时候，首先要结合传动系统的额定传递扭矩、输入转速、传动比要求确定对应的链条节距、排数以及链轮齿数，齿数选择上要避免过少导致的传动多边形效应加剧，也要避免齿数过多造成的链条磨损后易跳齿问题，常规工况下主动轮齿数多选在19-25齿区间，从动轮齿数则根据传动比做对应匹配。齿形的绘制需要严格遵循链传动的啮合标准，齿沟圆弧半径要和配套链条的滚子外径形成合理的间隙配合，既不能间隙过大导致啮合晃动，也不能间隙过小造成滚子卡滞在齿槽内。双排结构的排距参数要和对应双排链条的排间距离完全一致，保证两排链条能同时均匀承载，避免出现单排受力过载的情况。

　　安装边界方面，这类链轮的轴向宽度由排数、排距以及齿宽参数决定，径向尺寸则和齿数、节距直接相关，装配时需要保证配对的两个链轮端面共面度控制在允许公差范围内，避免链条出现偏磨；链轮和轴的配合公差要根据载荷性质选择，重载冲击工况下优先选用过渡配合加键连接的形式，轻载高速场景可选用间隙更小的配合搭配胀套实现无键连接。日常运维中，这类链轮的齿面磨损量超过原齿厚的15%时就需要做更换处理，避免因齿形失效引发链条脱链的设备故障，传动系统运行时也要保证链条有合适的张紧度，过松会引发抖动跳齿，过紧则会加剧轴承受力和链轮齿面的磨损。

　　和带传动相比，这类链轮组成的链传动不存在弹性滑动问题，平均传动比精准，传动效率更高，且能在高温、多尘、有油污的恶劣工况下稳定工作；和齿轮传动相比，链传动的中心距适应范围更大，不需要复杂的箱体密封结构，安装和维护成本更低，非常适合远距离的动力传递场景。在自动化生产线的改造升级过程中，很多原本采用齿轮传动的长距离输送单元，都会替换成这类短节距滚子链轮搭配滚子链条的传动形式，既降低了加工和装配的精度要求，也提升了整套传动系统的工况适应能力，减少了日常维护的工作量。针对不同的使用环境，链轮的材质可做对应调整，常规室内工况选用45号钢调质处理即可满足强度要求，户外或腐蚀环境下可选用不锈钢材质，重载冲击工况则可以选用合金钢做表面淬火处理，提升齿面的硬度和耐磨性能。
