双节距滚子链轮传动结构设计

　　在各类输送设备、长距离传动工位的动力传递环节中，双节距滚子链轮是适配大中心距、低速重载传动场景的核心配套零件，和标准短节距链轮相比，它的链节节距放大一倍，同等齿数下链轮的齿根圆、齿顶圆尺寸对应增大，适配的链条单位长度重量更低，在长距离传动布局中能有效降低整套传动系统的转动惯量与运行能耗，尤其适合自动化生产线的物料输送段、农业收获机械的动力传输段、轻工包装设备的连续进给工位这类对传动平稳性有要求但不需要极高转速的场景。

　　从实际使用的功能特性来看，这类链轮的齿形设计直接决定了链条啮合时的冲击大小与运行噪音，建模过程中齿廓曲线采用三圆弧一直线的标准齿形，保证链节能平稳啮入啮出，不会出现卡链、跳齿的问题，同时齿侧间隙预留了合理的磨损补偿量，即使链条在长期运行后出现一定的节距伸长，也能维持较长的有效啮合时长，减少运维更换的频次。链轮中心的轴孔设计为通孔结构，可根据实际安装的轴径需求配合键槽、顶丝孔等结构完成周向与轴向固定，适配不同直径的传动轴安装，安装边界上需要注意，链轮的轴向定位台阶高度要略大于链条内节内宽的1/2，保证链条运行时不会从齿面滑脱，同时链轮的端面跳动量需要控制在合理范围内，避免链条在运行过程中出现侧向偏磨。

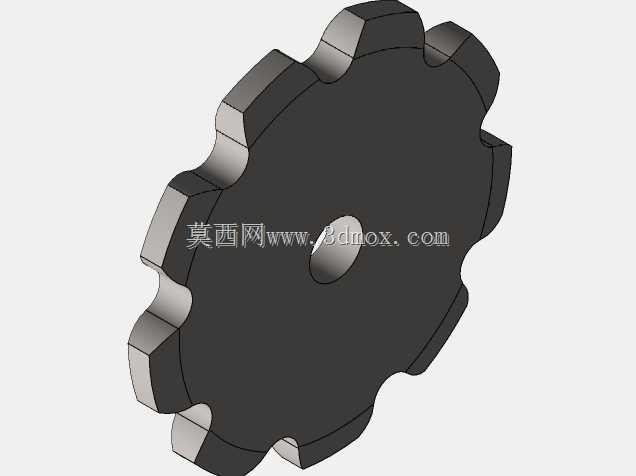

　　设计思路上，首先要匹配对应链条的节距、滚子直径参数，先确定链轮的分度圆直径，再依次推导齿顶圆、齿根圆的尺寸，齿槽的工作段圆弧需要和滚子外径做贴合度校验，保证啮合时滚子和齿面的接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损。轮体的结构采用辐板式整体结构，没有多余的减重孔设计，一方面是因为这类链轮多数应用在有粉尘、碎屑的生产环境中，封闭的轮体结构能避免杂物卡入轮辐缝隙影响传动，另一方面整体结构的刚性更好，在承受交变冲击载荷时不会出现轮辐变形的问题。齿部的加工公差按照传动件的中等精度等级设定，既可以满足常规输送场景的传动精度要求，也不会因为过高的精度要求提升不必要的加工成本。

　　在实际设备选型配套时，这类双节距滚子链轮通常和对应规格的双节距输送链条搭配使用，根据传动比的要求选择适配的齿数，齿数过少会导致传动时的多边形效应加剧，运行冲击和噪音明显上升，齿数过多则会在链条出现少量磨损伸长后就容易发生跳齿脱链的问题，常规工况下选择9到15齿的规格就能平衡传动平稳性与使用寿命。安装时需要保证配对的两个链轮端面处于同一平面，两轴的平行度误差控制在允许范围内，否则会加速链条和链轮齿面的单侧磨损，日常运维中只需要定期在齿面和链条铰接处加注润滑脂，就能有效降低摩擦损耗，延长整套传动副的使用寿命。和齿轮传动相比，这种链传动结构不需要严格的中心距精度要求，适配的中心距范围更广，在恶劣的多尘、潮湿环境中也能稳定工作，不会像带传动那样出现打滑丢转的问题，传动比保持性更好，能稳定传递额定范围内的扭矩。
