短节距滚子链轮传动结构设计

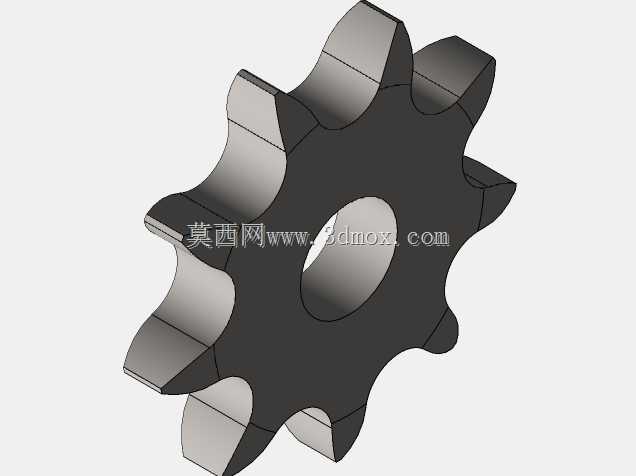

　　在各类工业传动场景中，短节距滚子链轮是链传动系统里的核心啮合部件，常配套对应规格的短节距滚子链条使用，覆盖从轻载输送线到中重载动力传输的多类工况，比如轻工包装线的物料输送驱动、小型农机的动力传递、机床辅机的进给传动、自动化仓储设备的升降驱动等场景都能见到这类链轮的应用。这类链轮的核心作用是和滚子链形成稳定啮合，将主动轴的旋转扭矩通过链条传递到从动轴，相比带传动它不存在打滑问题，传动比精准，相比齿轮传动它对轴间距的适配范围更广，安装调试的容错空间更大，能在多粉尘、有少量油污的车间环境下保持稳定工作，日常维护仅需定期补充润滑脂即可，运维成本较低。从结构设计逻辑来看，这款链轮采用单排齿式结构，齿廓曲线是按照对应链条节距、

　　滚子直径参数匹配设计的渐开线啮合齿形，齿槽的圆弧半径经过反复校核，能保证滚子顺利进入和退出啮合，不会出现卡链、跳齿的问题，齿侧间隙控制在合理范围，既不会因为间隙过大造成传动冲击异响，也不会因为间隙过小导致滚子卡滞加剧磨损。链轮中心设置的轴孔是安装基准，设计时需要和配套传动轴的轴径做公差配合，一般选过渡配合或者小间隙配合，保证传动过程中链轮和轴不会出现相对窜动，轴孔周边可根据实际安装需求设置键槽，通过平键传递扭矩，避免链轮和轴之间打滑。链轮的齿顶部分做了合理的倒角处理，一方面是避免啮合过程中齿顶和链条链板发生剐蹭，另一方面也能在安装链条时起到导向作用，方便链条快速套入链轮。齿根部分的圆弧过渡完全贴合滚子的外圆轮廓，

　　啮合时滚子能完全贴合齿根承载面，让受力均匀分布在齿面接触区域，减少局部应力集中，延长链轮的使用寿命。从安装边界来看，这款链轮的轴向厚度和配套单排链条的内节内宽参数匹配，安装时需要保证两轴的平行度偏差在允许范围内，同时两个配对链轮的共面偏差不能超过规定值，否则会加剧链条和链轮的侧面磨损，甚至出现脱链问题。链轮的分度圆直径是根据选用的链条节距和设计齿数计算得出，实际选型时需要结合传动比要求、传递扭矩大小、安装空间的轴间距限制来确定齿数，齿数过少会造成传动过程中的动载荷增大，运行冲击明显，齿数过多则容易在链条磨损后出现跳齿脱链的问题，常规工况下齿数一般选在9到25齿的区间内适配。链轮的材质选择一般根据工况载荷确定，

　　常规轻载场景可以用45号钢调质处理，齿面硬度达到HB220-250就能满足使用要求，中重载或者高速传动场景可以对齿面做高频淬火处理，硬度提升到HRC40-45，大幅提升齿面的耐磨性能，在有腐蚀的特殊工况下还可以选用不锈钢材质加工。建模过程中，先通过计算得出分度圆、齿顶圆、齿根圆的基础参数，再绘制单个齿的齿廓草图，通过圆周阵列生成所有轮齿，之后拉伸生成链轮基体，最后切除中心轴孔、完成各边角的倒角和圆角过渡，建模时需要注意齿形的参数精度，因为齿形误差会直接导致啮合不畅，运行噪音大、磨损快的问题。实际应用中，这类链轮和链条组成的传动系统，能适应高温、多尘、潮湿的恶劣工作环境，不像同步带对环境清洁度要求高，也不像齿轮传动对安装中心距的公差要求严苛，在很多通用工业设备的传动布局中，当轴间距较大、传动比要求精准、工况环境一般的情况下，短节距滚子链配链轮的传动方案是性价比极高的选择。
