ISO标准开槽弹簧销三维结构设计

　　在各类机械装配场景中，开槽弹簧销是应用频次极高的弹性紧固件，不同于刚性圆柱销依靠过盈配合实现固定的逻辑，这类带纵向通槽的空心圆柱销依靠自身的弹性形变张力，在装入被连接件的预制孔后持续对孔壁施加径向压力，以此获得足够的摩擦锁紧力，即便在承受振动、交变载荷的工况下也不容易出现松脱移位的问题。从实际应用场景来看，小到精密仪器的电路板定位、小型家电的壳体拼接，大到工程机械的结构件铰接、农用机械的传动组件限位，都能看到这类零件的身影，尤其适合那些需要频繁拆装、或者被连接件孔位加工精度存在一定公差范围的装配场景，它能自动补偿孔位的微小尺寸偏差，不需要对孔做过高精度的铰削加工，就能获得稳定可靠的连接效果。

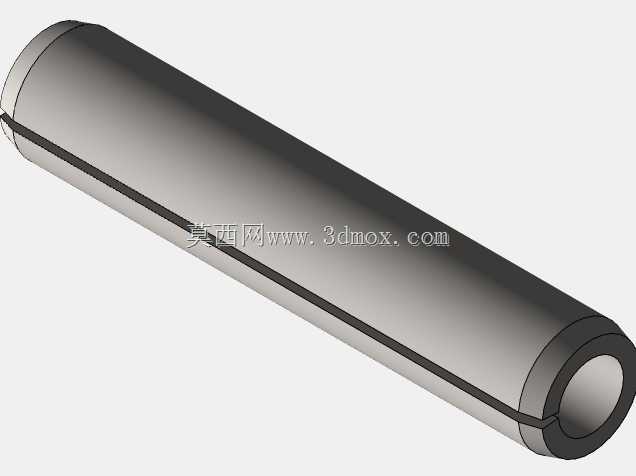

　　从结构设计逻辑来看，这款开槽弹簧销采用空心圆柱主体搭配单条纵向通槽的结构，槽口沿销体轴向全程贯通，两端做了小角度的倒角处理，这个细节设计是为了在装配时能顺利导入预制孔，避免销体端部刮伤孔壁，同时也能减少装配时的压入阻力。销体的壁厚经过匹配弹性模量的计算，在保证装入孔后能产生足够径向胀紧力的同时，不会因为壁厚过大导致装配难度提升，也不会因为壁厚过薄导致销体在受载时出现塑性变形、失去弹性锁紧能力。纵向开槽的宽度也经过合理匹配，当销体被压入小于自身外径的安装孔时，槽口会均匀收窄，让整个销体的圆周面都能和孔壁充分贴合，不会出现局部应力集中导致的孔壁压溃或者销体断裂问题。

　　在实际选型和装配边界确认上，首先要明确安装孔的尺寸公差范围，这类弹簧销的公称外径通常比推荐安装孔的直径略大，安装时需要借助压装工具将销体平稳压入孔内，禁止直接敲击销体端部导致槽口变形、影响弹性性能。销体的长度选择需要结合被连接件的总厚度确定，通常要求销体装入后两端与被连接件表面基本齐平，或者根据需要的剪切承载能力适当调整长度，当用于定位场景时，需要保证销体与两个被连接件的孔壁都有足够的接触长度，避免定位精度不足；当用于传递剪切载荷的场景时，要核算销体的抗剪强度是否满足载荷要求，必要时可以选用多枚弹簧销并排布置的方式提升承载能力。

　　不同于普通的刚性销件，开槽弹簧销还具备一定的缓冲吸振能力，在有冲击载荷的连接部位，它的弹性形变可以抵消一部分冲击能量，减少连接件之间的刚性碰撞磨损，延长整个装配结构的使用寿命。在做三维结构设计时，需要准确还原销体的空心结构、纵向通槽的间隙、两端的倒角尺寸，这样在做虚拟装配验证的时候，才能准确模拟销体压入后的形变状态，检查是否存在装配干涉、孔位尺寸不匹配的问题，提前规避实际生产装配时可能出现的卡滞、松脱、装不进去等问题。另外在装配排布的时候，要注意如果同一连接面需要使用多枚弹簧销，不要将槽口朝向同一个受力方向，尽量错开槽口的周向位置，让各个销的胀紧力均匀分布在孔壁圆周上，获得更稳定的连接效果。对于需要经常拆卸的维护场景，这类弹簧销可以通过专用工具拔出，拆卸后只要没有发生明显的塑性变形，还可以重复使用，相比一次性的刚性过盈销件，能降低不少维护成本，这也是它在各类通用机械装配中被广泛选用的重要原因。
