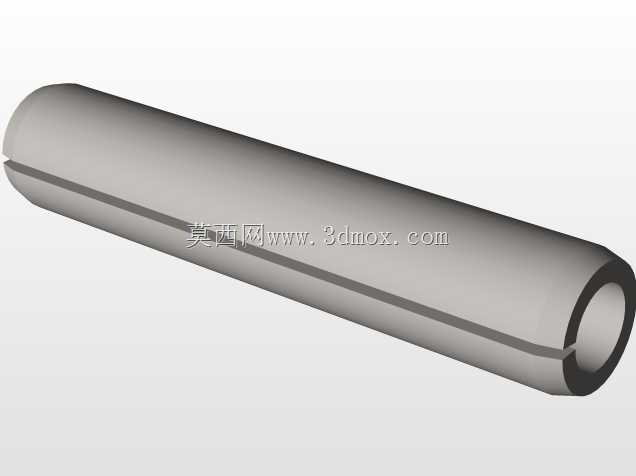

开槽弹簧销标准件三维结构设计

　　在各类机械装配场景中，开槽弹簧销是应用频次极高的弹性定位连接件，从普通的工装夹具定位、小型传动机构的销轴限位，到重型设备的组件铰接、钣金结构的快速铆接，都能见到这类零件的身影。和普通实心圆柱销不同，开槽弹簧销依靠自身开槽结构带来的径向弹性变形能力，装入销孔后会持续对孔壁施加均匀的胀紧力，即便在承受一定振动、冲击载荷的工况下，也不容易出现松脱移位的问题，这一特性让它在频繁启停、存在交变载荷的设备结构中，比普通刚性销的适配性更强。

　　从结构设计逻辑来看，这类开槽弹簧销的核心是通过纵向通槽的结构设计，让空心管状的销体获得可控的径向收缩与回弹余量。设计时首先要匹配目标安装孔的公差带，通常销体的自由状态外径会比标称安装孔直径略大0.1到0.3毫米，具体数值随销的公称直径变化，小直径规格的过盈量会适当收窄，避免装入时需要过大的压入力导致销体变形失稳，大直径规格的过盈量可适当放大，保证足够的胀紧摩擦力。销体的壁厚需要结合材料的弹性极限设计，壁厚过薄会导致销体装入后回弹不足，连接可靠性下降，壁厚过厚则会让压装难度陡增，甚至会撑裂硬度较低的基材销孔，比如铝合金、工程塑料材质的安装基座，设计时就要针对性调整壁厚与过盈量的匹配关系。

　　开槽的位置设计也有明确的工程考量，通槽沿销体轴向全程贯通，槽口的边缘需要做微小的倒角处理，一方面是压装时起到导向作用，避免槽口刮削销孔内壁产生切屑，影响装配精度，另一方面也能消除槽口的应力集中点，让销体反复承受径向挤压时不会从槽端出现裂纹。销体的两端都设计有导入倒角，不管从哪一端压入销孔都能顺利对位，不需要在装配时额外辨别方向，能有效提升流水线装配的效率。

　　在实际选型应用中，这类开槽弹簧销的安装边界需要重点关注：首先是安装孔的深度要求，通常销的长度要比贯穿的连接层总厚度长2到3毫米，保证销体两端不会突出安装面过多，避免和周边运动部件产生干涉；如果是盲孔安装，孔的深度要比销的长度多留出至少1.5倍槽宽的余量，给销体压入时的变形留出避让空间，避免销体被孔底顶住无法完全胀紧。其次是孔的加工精度，不需要像实心圆柱销那样要求H7级的高精度铰孔，普通钻削加工的孔只要粗糙度达到Ra6.3、圆度误差不超过孔径公差的三分之一，就能满足弹簧销的安装要求，这一点能大幅降低加工成本，也是它在大批量生产的设备中被广泛应用的重要原因。

　　不同工况下的选型也有区别，用于静态定位的场景，比如两个钣金支架的定位拼接，选择常规壁厚的弹簧销即可，依靠胀紧力就能保证两个组件不会出现相对错位；用于铰接活动的场景，比如连杆机构的活动销轴，就需要选择壁厚更大、硬度更高的规格，同时销孔需要做适当的硬化处理，避免长期转动磨损导致间隙变大；如果是用于有拆卸需求的部位，弹簧销可以通过小于销内径的顶杆从一端敲出，拆卸后只要变形量在弹性范围内，还可以重复使用，这一点比过盈配合的实心销更适合需要定期维护的设备结构。

　　建模过程中需要重点还原的结构细节包括：销体内外壁的同轴度公差，要保证整个销体的壁厚均匀，避免压装时出现偏斜导致胀紧力不均；槽口的宽度要和销体直径匹配，槽宽过大会导致销体刚性不足，槽宽过小则会让弹性变形量不够，无法适配公差带稍宽的安装孔；两端的倒角角度通常取15度到20度，倒角长度控制在0.5到1倍壁厚范围，既保证导向效果，也不会让销体的有效接触长度损失过多。另外，建模时要注意开槽的缝隙是均匀等宽的，不能出现宽窄不一的情况，否则会导致销体各个方向的弹力不一致，装入后出现偏载，长期使用容易出现松脱。

　　在设备装配的实际场景里，这类开槽弹簧销还经常和螺钉、螺栓配合使用，比如螺栓穿过两个连接件后，在螺栓末端的径向孔里装入开槽弹簧销，起到防松的作用，比普通的弹性垫圈防松效果更可靠，尤其在振动较大的工程机械、农业设备上，这种防松结构的应用非常普遍。还有一些小型的手持工具、家电产品里，会用小直径的开槽弹簧销作为按钮、卡扣的转轴，依靠自身的胀紧力固定在外壳的安装孔里，不需要额外的卡簧或者挡圈，能减少零件数量，简化装配流程。
