未硬化内孔型平行圆柱定位销结构

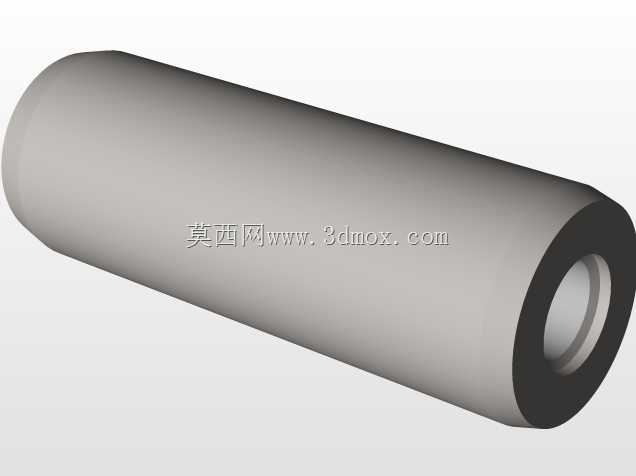

　　在各类工装夹具、自动化装配线、模具组配以及通用机械设备的连接定位环节，平行销是应用频次极高的基础定位元件，这款未硬化处理的内孔型平行销，主要适配对销体韧性有一定要求、定位载荷属于中低等级的装配场景，区别于全淬硬的高硬度定位销，未硬化的销体内应力分布更均匀，在承受小幅冲击载荷时不会出现脆断崩裂的问题，适合用在需要频繁拆装调整、销体需要承受少量径向挤压力的工位。从结构设计来看，这款平行销采用等直径圆柱外形，整体同轴度控制在常规机械装配的IT7级公差范围内，外圆表面做了基础的精车加工，没有额外的淬硬层处理，表面粗糙度能够满足普通定位场景的贴合需求，不会刮伤安装孔的内壁；销体一端设计为内凹的盲孔结构，这个结构并非减重设计，

　　主要是为了适配带拉拔螺纹的拔销工具，在设备维护拆解时，能够通过拔销器平稳将销体从销孔中拉出，避免传统实心圆柱销拆解时需要敲击、容易造成销体弯曲或者安装孔周边结构变形的问题。实际选型应用时，需要注意这类未硬化平行销的安装边界，它的销孔配合通常采用H7/m6的过渡配合，不适合用在需要高精度定位、载荷交变频繁或者有较大冲击载荷的核心定位工位，比如重型冲压设备的模具定位、高振动输送线的机架定位这类场景，就需要选用淬硬处理的高硬度平行销，而在普通的工装治具定位、钣金壳体拼接定位、低压电气柜的内部组件定位场景中，这款未硬化平行销的韧性优势就能充分发挥，即使拆装十次以上，销体也不会出现开裂、掉渣的问题，安装时也不需要过度敲击，

　　轻轻压入即可达到定位要求。从尺寸适配的角度来说，这类平行销的长度规格覆盖范围较广，设计选型时需要保证销体压入安装基座后，露出被连接件的长度不超过销体直径的1/3，避免定位时出现悬臂受力的情况，同时销体和销孔的配合长度不能小于销体直径的1.5倍，否则定位稳定性会大幅下降，容易出现连接错位的问题。很多结构设计新手在选用定位销时，会盲目追求高硬度的淬硬销，实际上在很多中低载荷的装配场景中，未硬化的平行销不仅成本更低，装配容错率也更高，因为销体本身有一定的塑性变形余量，当两个连接件的销孔存在微小的位置度偏差时，压入销体的过程中销体会产生微量的弹性变形来适配偏差，不会像淬硬销那样直接把安装孔撑裂，或者因为硬度过高无法压入导致装配失败。

　　另外这款带内孔的平行销在安装时，不需要在销孔周边预留敲击操作的空间，对于结构紧凑、周边没有操作空间的装配位置，用拔销器从内孔位置施力拉装，能够大幅降低装配难度，尤其是在狭小的设备腔体内部做定位连接时，这种内孔结构的平行销比带外螺纹头的销体更节省安装空间，不会因为外螺纹凸台影响周边其他零件的布置。在日常的设备维护中，这类未硬化平行销如果出现轻微的磨损，只要磨损量不超过直径公差的1/2，还可以通过冲点扩径的方式临时修复继续使用，这也是淬硬销不具备的特性，对于非核心定位工位来说，这种可修复性能够降低设备的维护成本，减少备件的储备种类。需要注意的是，这类未硬化平行销不能用作传递扭矩的连接销，因为销体硬度较低，承受扭矩载荷时容易出现剪切变形，导致连接失效，它的核心作用是两个组件之间的位置定位，辅助螺栓等紧固件完成连接固定，不能单独作为承载元件使用。在三维建模过程中，这类标准件的建模需要重点保证外圆的同轴度、端面和轴线的垂直度，内孔的位置要和销体轴线完全重合，避免后续出工程图或者做装配仿真时出现配合干涉，同时建模时要预留合理的公差带，不要把尺寸做成绝对的理想值，要符合实际机械加工的精度范围，保证导出的工程图能够直接指导生产加工。
