开槽卷制弹性圆柱定位连接销

　　做设备结构设计这么多年，卷制弹性销这类小零件往往是容易被新手忽略，但实际装机容错率、连接可靠性影响极大的细节件，很多工装夹具、传动组件的早期松动故障，追根溯源都是销子选型或者安装边界没算对。这类螺旋卷制的弹簧销，和实心圆柱销、开口销的应用场景差异很明确，它靠自身卷制结构的径向弹性胀紧在销孔内，不需要额外的防松结构，抗冲击、抗交变载荷的能力比实心销好很多，尤其适合有振动的工位，比如冲压线的工装定位、小型传动机构的轴套限位、钣金组件的铰接点位，甚至很多农机、工程机械的操纵杆连接位，都会优先选这类销，因为它允许销孔有一定的加工公差，不用像实心销那样要求H7级的高精度铰孔，能大幅降低现场加工的成本和装配难度。

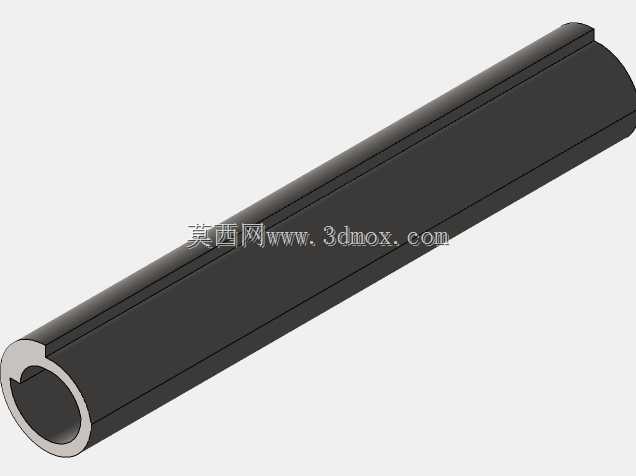

　　从结构设计逻辑来说，这个销采用单卷开槽的结构，管壁是均匀的弹簧钢卷制而成，开口沿轴向全程贯通，装入销孔的时候，开口处会受挤压向内收缩，整个销的外圆面会均匀贴紧销孔内壁，胀紧力沿整个销的长度方向均匀分布，不会像普通开口销那样只有端部受力，长期受振也不容易松脱。设计的时候要注意几个核心的安装边界：首先是销孔的直径公差，不能比销的自由状态外径小太多，不然压装的时候需要的压入力过大，会导致销的弹性失效，甚至压弯销体；也不能间隙过大，不然胀紧力不足，起不到定位和防松的作用。其次是销的长度选择，要比被连接的两个零件的总叠厚稍长一点，两端露出1到2毫米即可，太长的话压装后端部容易翘曲，太短的话有效胀紧长度不够，受侧向力的时候容易窜动。

　　实际应用里，这类销的功能覆盖两个核心方向：一个是定位，用来固定两个零件的相对位置，比如工装夹具上的快换模板定位，因为它装拆方便，不需要敲打的特别紧，用冲子就能从一端顶出来，快换效率比实心销高很多；另一个是传递小扭矩或者承受剪切力，比如小型连杆的铰接点、操纵机构的连接点，它的弹性结构能在受冲击载荷的时候产生微小的弹性变形，吸收一部分冲击能量，不会像脆性的实心销那样突然断裂，就算过载失效，也是慢慢被挤压变形，不会突然脱落造成设备事故。

　　建模的时候要注意几个细节，卷制的接缝处要留均匀的缝隙，不能做成完全闭合的状态，不然就失去了弹性收缩的空间，实际生产里这个缝隙的宽度是有标准范围的，压入最小推荐销孔的时候，缝隙不能完全闭合，要保留一定的余量，保证持续的胀紧力。销的两端做了轻微的倒角，不是锋利的直角，这个细节很重要，一方面是压装的时候能顺利导入销孔，不会刮伤孔壁，另一方面也能避免安装的时候割伤操作人员的手。外圆面的粗糙度要控制在合理范围，太粗糙的话压装阻力大，还容易刮下铁屑滞留在销孔里，导致胀紧力不均匀；太光滑的话摩擦力不足，防松效果会打折扣。

　　很多新手设计的时候容易犯的错，就是把这类销用在大扭矩传递的场合，它毕竟是空心卷制的结构，抗剪切的能力比同直径的实心销要弱，大载荷的传动点位还是要配合键或者螺栓使用，它只适合做辅助定位或者小载荷的连接。还有就是安装的时候，不能用锤子直接猛敲销的端部，容易把卷制的结构敲变形，导致弹性失效，最好用软质的铜棒或者专用的压装工具，均匀施压把销压入孔内。如果是需要经常拆卸的点位，要注意拆卸的时候从销的开口对侧顶出，不要顶在开口的位置，不然容易把开口处顶弯，导致下次无法安装。另外在有腐蚀的环境下使用的话，要注意选择做过表面防锈处理的型号，不然弹簧钢生锈之后弹性会快速下降，连接可靠性就没法保证了。

　　从装配兼容性来说，这类销对被连接零件的材质适应性也比较好，不管是钢制的结构件、铝合金的型材组件，还是硬质的工程塑料件，只要销孔的尺寸在公差范围内，都能获得稳定的连接效果，不会像过盈配合的实心销那样，压入软质材料的时候容易把孔撑裂。在自动化设备的快换工装设计里，这类销的使用频率非常高，因为它不需要额外的防松卡簧或者锁紧螺母，零件数量少，装配步骤简单，能有效减少工装的整体零件数量，降低后期维护的成本。很多做小型非标设备的工程师，在空间受限没法布置螺栓连接的点位，都会优先考虑用这类弹性销做连接，它占用的空间小，连接可靠，装拆方便，完全能满足大部分轻载连接和定位的需求。
