淬硬处理平行销连接定位结构

　　在各类机械装配场景中，销类零件是实现部件精准定位、传递横向载荷的核心基础元件，这款经过淬硬处理的平行销，主要面向中高载荷工况下的定位与连接需求，区别于普通未热处理的圆柱销，其表层硬度经过可控淬火工艺提升后，能够在频繁拆装、交变载荷作用下保持配合面的尺寸稳定性，避免长期使用后出现销体变形、配合孔壁拉伤的问题。从实际应用场景来看，这类平行销常被用在机床夹具的定位副、减速器箱体的合箱定位、工装夹具的模块拼接、自动化线体的工位挡块固定等位置，在这些场景中，销件不仅需要承担两个配合部件之间的位置校准作用，部分工况下还要承受部件错位产生的剪切力，因此销体的圆柱度、端面与轴线的垂直度、表层硬度都直接影响整套装配结构的精度保持性。

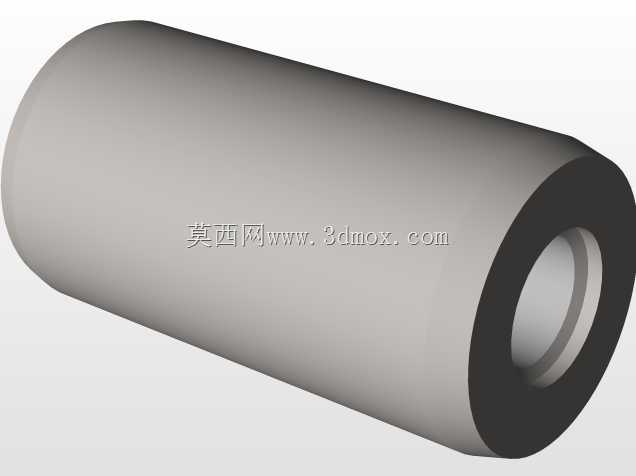

　　在设计这类平行销的三维结构时，首先要明确其安装边界：销体整体为等直径圆柱结构，两端做了极小尺寸的倒角处理，这个倒角并非装饰结构，而是为了压入装配时能够顺利导入预制的销孔，避免销体端面棱边刮伤销孔内壁，破坏过盈配合的接触应力分布；销体的外圆面全程保持一致的直径公差，通常选用m6或者h6的公差带，对应不同的配合需求——如果是需要永久固定的定位场景，过盈量稍大的公差带能够保证销体在振动工况下不会出现窜动，如果是需要频繁拆装的检修场景，间隙稍小的过渡配合能够兼顾定位精度与拆装便利性。很多新手工程师在建模这类销件时容易忽略端面的细节，实际上淬硬处理的平行销两端不会保留尖锐棱边，除了导入倒角之外，端面的平面度也有严格要求，当销体被压入销孔后，端面不能突出配合面过多，也不能凹陷过深，否则会影响相邻部件的安装贴合。从功能特性上看，淬硬后的平行销相比普通低碳钢销，抗剪切能力提升40%以上，在承受横向冲击载荷时不会出现销体剪断的失效情况，同时表层的高硬度能够减少拆装过程中销体外圆的磨损，多次拆装后依然能够保持原有的配合精度，这对于需要定期维护检修的设备来说尤为重要，比如机床的夹具模块每次更换产品型号都需要拆装定位元件，如果使用普通未淬硬的销，反复拆装三五次之后配合间隙就会变大，直接导致夹具定位精度超差，加工出的零件尺寸不合格。在建模过程中，需要特别注意销体的轴线直线度要求，整根销的外圆面母线不能出现锥度、腰鼓形等形状误差，否则压入销孔后会出现局部应力集中，

　　长期受载后容易在应力集中位置出现断裂；同时销体的长度尺寸需要根据两个配合部件的总厚度来确定，通常压入后销体的下端要与下层部件的销孔底部保留0.1到0.2毫米的间隙，避免销孔深度加工出现负公差时，销体被顶死导致两个配合部件无法完全贴合，留下装配间隙。很多现场装配出现的部件贴合不严问题，追根溯源就是销的长度尺寸没有预留足够的安全间隙，或者销孔的深度加工不到位，导致销体顶住孔底，两个连接面之间出现缝隙，后续设备运行时就会产生振动、异响，甚至连接螺栓疲劳断裂。这类平行销的安装方式通常采用冷压或者热装，冷压适用于小尺寸、过盈量较小的配合，使用铜锤或者压床将销匀速压入销孔，压入过程中要保持销体与销孔的同轴度，不能歪斜压入，否则会刮伤孔壁，

　　甚至导致销体弯曲变形；热装则适用于大尺寸、过盈量较大的配合，通过加热外部部件使销孔膨胀，再将销体放入，冷却后就能形成牢固的过盈配合，这种安装方式不会损伤销体和孔壁的配合面，连接强度更高。在三维建模时，除了主体的圆柱结构之外，不需要额外添加多余的特征，因为平行销本身就是标准类的基础零件，结构越简单可靠性越高，多余的沟槽、平面反而会成为应力集中的薄弱点，降低销体的抗剪切能力。需要注意的是，淬硬层的深度在模型上虽然无法直接体现，但在设计时要明确技术要求，通常淬硬层深度控制在直径的10%到15%之间，过深的淬硬层会导致销体整体变脆，承受冲击载荷时容易脆断，过浅的淬硬层则无法达到耐磨的效果，使用一段时间后表层就会被磨损失效。在设备选型时，工程师需要根据实际承受的剪切载荷、拆装频率、配合部件的材质来选择合适直径和长度的淬硬平行销，比如铝合金部件上使用的定位销，直径要比钢部件上使用的稍大，因为铝合金的材质较软，过小的销会在长期受载后挤压孔壁，导致孔位变形，定位失效；而在铸铁部件上使用时，要注意销孔的铰制精度，铸铁材质疏松，如果铰孔精度不够，配合面的接触率不足，会直接影响定位精度和连接强度。
