ISO标准沉头带槽销钉结构设计

　　在各类机械装配场景中，销类紧固件始终承担着定位、传力、防松的核心作用，这款沉头带槽的销件，正是针对紧凑安装空间下的连接需求开发的结构形式。日常做设备结构设计时，经常会遇到安装面不允许突出紧固件的工况，比如钣金箱体拼接、精密仪器内部构件连接、小型传动组件的轴向定位，普通圆柱销安装后端部会突出安装面，不仅容易剐蹭周边运动部件，还会影响外观平整度，沉头结构的设计刚好解决了这个痛点，安装后销的端面可以完全沉入预制的沉孔内，和安装面保持齐平，不会额外占用装配空间。

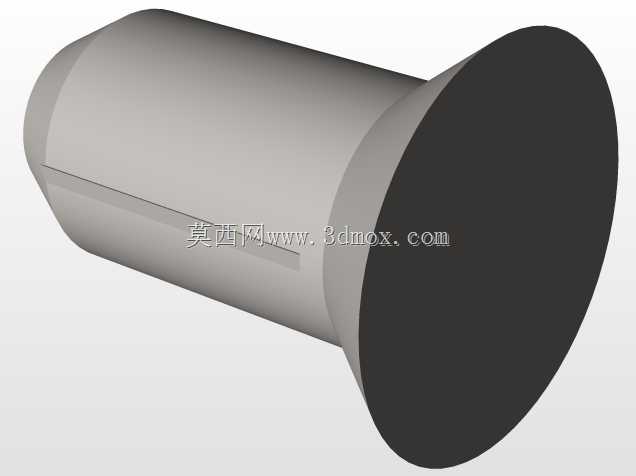

　　这款销的杆部带有通长的纵向槽，这个结构并非随意设计，实际装配时，槽结构可以让销杆在压入安装孔的过程中产生可控的弹性变形，一方面能补偿安装孔的微小加工公差，降低对孔位铰制精度的要求，普通钻孔工艺加工的安装孔也能获得足够的连接紧密度，另一方面，压入后槽边的弹性张力会持续作用在孔壁上，形成稳定的摩擦力，相比光滑圆柱销，防松能力提升明显，即使在承受振动载荷的工况下，也不容易出现销件松脱移位的问题。

　　从外形结构来看，销的头部采用标准沉头锥面设计，锥角匹配通用沉孔加工刀具的角度，现场装配时不需要定制特殊刀具，用标准锪钻就能加工出适配的沉孔，加工成本低，适配性强。杆部的圆柱段直径公差经过合理匹配，压入后既能保证足够的连接强度，又不会因为过盈量过大导致安装困难，甚至造成被连接件的孔壁胀裂。设计时需要重点控制的尺寸边界包括：沉头的最大外径，要保证沉头能完全沉入对应规格的沉孔内，不会出现边缘突出；杆部的有效长度，要根据被连接件的总叠厚确定，保证销件压入后，杆部末端能完全贯穿所有连接层，同时不会超出另一侧的安装面过多；槽的深度和宽度，要匹配销杆的弹性变形量，槽过深会降低销杆的整体结构强度，承受横向剪切力时容易断裂，槽过浅则弹性变形量不足，无法起到补偿公差和防松的作用。

　　实际应用中，这类销件常被用在小型机电产品的壳体连接、气动元件的端盖定位、轻工机械的导杆组件限位等场景，相比螺钉连接，销连接的装配效率更高，不需要加工螺纹，也不需要配合螺母使用，对于不经常拆卸的定位节点，用这类槽销做连接，结构更紧凑，占用空间更小。做三维建模时，需要重点还原沉头锥面和杆部圆柱面的过渡圆角，这个位置是应力集中的高发区域，如果过渡处做尖角处理，销件在承受冲击载荷时很容易在头部和杆部的衔接位置断裂，合理的圆角过渡可以分散应力，提升销件的抗疲劳性能。另外杆部的槽结构两端要做倒角处理，避免压入时槽边刮削孔壁，造成金属碎屑残留，影响装配精度。

　　选型应用时，需要根据被连接件的材质确定销的外径过盈量，对于铝合金、塑料这类较软的材质，过盈量要适当减小，防止压入时胀坏被连接件；对于钢材、铸铁这类刚性较好的材质，可以适当增大过盈量，提升连接的牢固度。同时要注意沉孔的深度要和沉头的高度匹配，保证安装后沉头端面和安装面齐平，既不能沉孔过深导致销件沉入过多影响连接长度，也不能沉孔过浅导致头部突出。这类槽销的安装方式通常采用压入法，用压力机或者手锤配合芯棒将销件平稳压入孔内，不允许直接敲击销的沉头端面，避免造成头部变形，影响后续的拆卸和重复使用。
