ISO标准半圆头开槽销钉结构设计

　　在各类机械装配场景中，销类紧固件始终承担着定位、传力、防松的核心作用，这款半圆头开槽销的设计，完全贴合ISO相关标准的尺寸规范，可直接适配多数通用机械的装配需求。从实际应用场景来看，这类槽销常被用在变速箱换挡机构的拨叉定位、工装夹具的工件限位、小型机电产品的壳体拼接、输送线托辊的端盖固定等位置，相比普通圆柱销，它的开槽结构能在压入装配孔时产生可控的弹性形变，不需要对安装孔做过高的铰孔精度要求，就能获得足够的抱紧力，在频繁受振动载荷的工况下，也不容易出现松脱移位的问题。

　　设计这款零件时，首先要明确安装边界的约束：销的杆部直径公差需要匹配基孔制的过渡配合区间，头部的半圆头弧度要保证压装后不会突出装配面过多，避免和周边运动部件产生干涉，杆部的通槽宽度和深度需要经过反复校核，既要保证压入时的弹性收缩量足够，又不能因为开槽过深导致销体受剪切力时发生断裂。很多新手设计这类零件时容易忽略槽端的倒角处理，实际上槽口位置的微小倒角，能在压装时起到导向作用，避免刮伤安装孔的内壁，也能减少压装时的阻力，防止销体在压入过程中出现弯曲变形。

　　从功能特性上看，这款槽销的半圆头设计有两个实际作用：一是压装时头部的承压面能均匀承受压装力，不会像沉头销那样容易因为压装偏斜导致头部崩边；二是在需要拆卸维护的场景下，半圆头的外缘可以作为撬取的受力点，方便后期检修时将销从孔中取出，不会因为头部完全埋入孔内导致拆卸困难。杆部的开槽沿轴向通长布置，能让销体在整个配合长度上都产生均匀的胀紧力，相比仅端部开槽的弹性销，它的定位精度更高，抗剪切的承载能力也更强，适合用在需要同时传递横向剪切力和轴向定位力的连接位置。

　　在尺寸匹配上，设计时需要提前核算装配基体的材质硬度：如果是安装在铝合金、工程塑料这类较软的基体上，销的杆部过盈量要适当减小，避免压装时基体孔被胀裂；如果是安装在钢制构件上，过盈量可以适当放大，获得更可靠的连接强度。头部的直径要比杆部大出足够的尺寸，保证压装到位后头部能完全贴合基体表面，不会出现头部陷入孔内的情况，头部的厚度也要经过强度校核，保证在最大压装力下不会发生头部镦粗变形。

　　很多现场装配的反馈显示，这类槽销如果开槽的边缘没有做去毛刺处理，压装时很容易切下基体孔壁的金属屑，这些碎屑卡在配合面之间会导致装配精度下降，甚至在后续使用过程中碎屑脱落进入运动副，造成零件磨损，所以在建模阶段就要把槽口的去毛刺倒角、杆端的导入倒角都完整还原，不能只做简化的几何外形。另外，销的整体同轴度要求也需要在设计时明确，头部和杆部的同轴度公差要控制在合理区间，避免压装后头部偏斜，影响周边零件的装配空间。

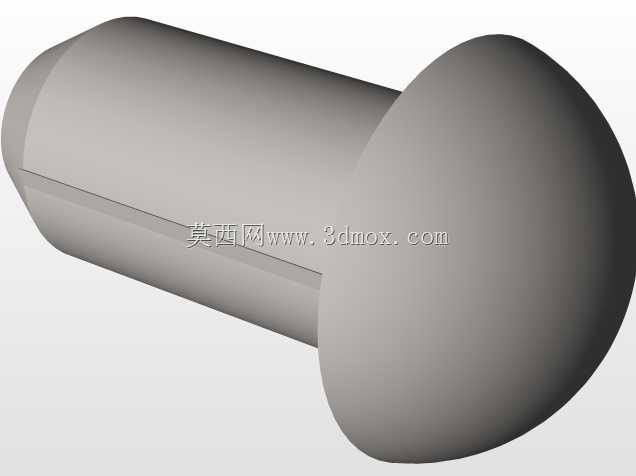

　　在不同的工况下，这类槽销的选用也有讲究：在有腐蚀环境的户外设备上使用时，销的材质通常选用不锈钢，对应的开槽弹性模量要重新核算，调整过盈量匹配不锈钢的形变特性；在重载的工程机械连接位置，会选用中碳钢经调质处理的材质，这时候开槽的宽度要适当收窄，避免热处理后槽口位置的应力集中导致销体断裂。这款三维模型完整还原了销的所有结构细节，包括头部的圆弧过渡、杆部的开槽尺寸、端部的倒角参数，能直接用于装配干涉检查、工装夹具设计、标准件库调用等场景，不需要设计人员再重新核对标准尺寸建模，能有效缩短结构设计的周期，也能避免因为手动建模的尺寸误差导致后续生产装配出现问题。
