ISO标准带键槽圆柱传动轴结构设计

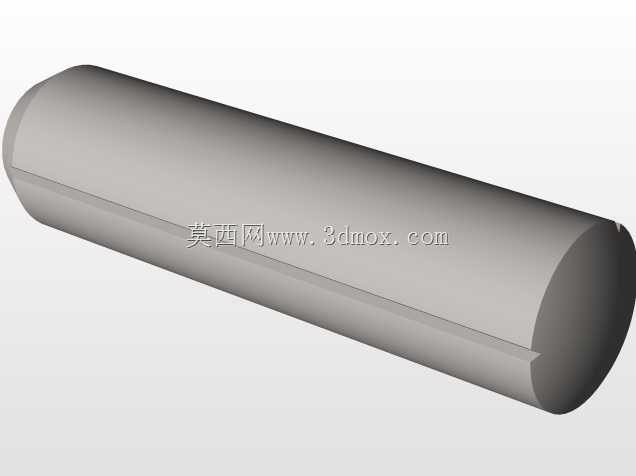

　　在各类回转传动的机械结构中，带键槽的圆柱轴是应用范围极广的基础传动构件，这类零件承担着传递扭矩、支撑回转零部件、保证传动同轴度的核心作用，从常规的输送线辊筒驱动、小型减速机的输入输出轴，到工装夹具的回转定位轴、轻工设备的导辊支撑轴，都能见到这类结构的身影。这款带纵向键槽的圆柱轴，在设计之初就优先考虑了通用传动场景的适配性，整体采用等直径圆柱主体结构，没有做阶梯变径处理，这种设计的优势在于加工工序更简洁，轴体整体的应力分布更均匀，不存在阶梯轴截面突变带来的应力集中问题，适合中等载荷、转速平稳的传动工况，比如皮带输送机的从动辊轴、小型搅拌设备的搅拌轴支撑段，都可以直接采用这类等直径带键槽的轴结构。轴体上的键槽采用贯通式纵向布置，

　　键槽的截面尺寸匹配标准平键的安装要求，键槽的两侧面是主要的传力工作面，设计时严格控制了键槽侧面与轴体轴线的平行度，避免平键安装后出现偏载，导致传动过程中键侧局部压溃、轴与轮毂之间出现旷量。键槽的圆角处理也做了针对性优化，槽端的圆角半径匹配标准铣刀的加工参数，既不会因为圆角过小造成轴体在槽端位置的应力集中，也不会因为圆角过大导致平键安装后有效接触长度不足，影响扭矩传递的稳定性。从安装边界来看，这类等直径圆柱轴的安装适配性很强，两端可以直接搭配标准深沟球轴承做回转支撑，轴承的内圈与轴体采用过渡配合，保证装配后轴承内圈与轴体无相对滑动，同时也方便后期维护时的拆卸更换。轴体上的键槽位置可以根据实际安装的轮毂宽度做灵活调整，不管是安装链轮、

　　带轮还是齿轮类的回转零件，只需要调整轮毂在轴上的轴向位置，配合平键就可以实现扭矩的可靠传递，不需要额外加工其他定位结构，在一些轴向位置需要微调的传动场景中，这种结构的适配优势非常明显。在实际工程应用中，这类轴的选材通常根据载荷大小确定，中等载荷工况下采用45号钢调质处理就可以满足强度要求，轴体外圆的加工粗糙度控制在Ra1.6到Ra3.2之间，既可以保证与轴承内圈、轮毂内孔的配合精度，也不会因为过高的粗糙度要求提升不必要的加工成本。键槽的加工通常采用键槽铣刀一次铣削成型，加工过程中需要保证键槽的对称度误差控制在允许范围内，否则会导致平键安装后两侧受力不均，传动过程中出现冲击、异响，严重时甚至会出现平键剪断、轴体扭转变形的故障。

　　从结构功能特性来看，这类不带阶梯的等直径键槽轴，相比阶梯轴的加工成本更低，同轴度更容易保证，因为整个轴体的外圆可以一次装夹车削完成，不存在多次装夹带来的同轴度误差，装配时也不需要考虑不同轴段的台阶定位，只需要按照设计的轴向位置固定轴承和传动轮毂即可，非常适合一些对成本控制要求较高、传动载荷平稳的通用机械设备。在一些轻载的手动回转工装、检测设备的回转工作台支撑结构中，这类轴甚至可以采用冷拉圆钢直接加工键槽使用，不需要额外的车削外圆工序，进一步压缩加工周期和成本。需要注意的是，这类等直径轴在轴向定位时，通常需要配合轴用挡圈或者锁紧螺母来实现轮毂和轴承的轴向固定，设计时需要在轴的对应位置加工挡圈槽或者螺纹段，保证回转零件不会在运转过程中出现轴向窜动。键槽的深度设计也需要严格匹配对应轴径的标准键槽尺寸，键槽过深会削弱轴体的有效承载截面，降低轴的抗扭强度，键槽过浅则会导致平键的有效接触高度不足，传动时容易出现平键压溃、打滑的问题。在实际选型应用中，工程师需要根据传递的额定扭矩、转速、工作环境的腐蚀情况等因素，确定轴的直径、长度、键槽尺寸以及表面处理方式，比如在潮湿环境下使用的轴，需要做发黑或者镀锌处理，提升防锈能力，在有磨损风险的位置，可以额外做表面淬火处理，提升轴表面的硬度，延长使用寿命。
