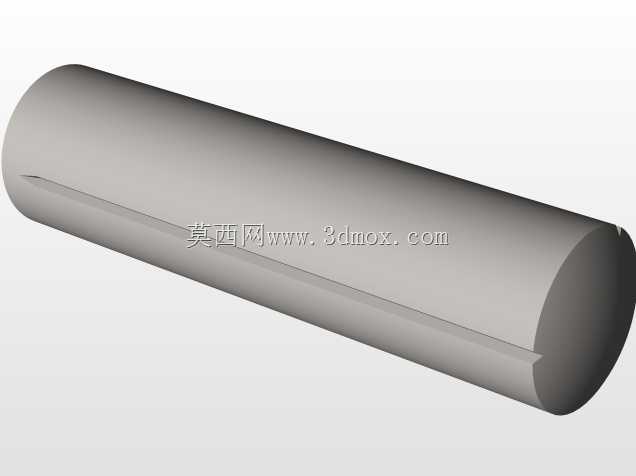

带轴向键槽圆柱轴类连接构件

　　这类带轴向通槽的圆柱轴构件，是机械传动系统里承担扭矩传递、部件定位的核心基础零件，日常在各类减速设备、输送辊组、机床主轴单元、农用机械传动箱里都能见到它的应用身影，区别于光轴的无槽结构，其表面加工的轴向凹槽是和键配合实现周向固定的关键结构，能避免轴上安装的齿轮、带轮、联轴器等部件在运转过程中出现相对打滑，保障动力传输的稳定性。从实际工况适配角度来看，这类轴件的设计首先要匹配安装端的孔径公差，圆柱主体的外径公差通常会根据配合等级选择h7或者js6级精度，既保证装配时能顺利压入配套轮毂孔，又不会因为间隙过大导致运转时出现偏心振动。表面的键槽尺寸需要严格对应国标平键的规格参数，槽的深度、宽度以及槽侧的表面粗糙度都有明确要求，

　　槽侧一般需要达到Ra1.6的粗糙度要求，保证和键的侧面充分贴合，避免长期受交变载荷作用下出现键侧压溃、槽口变形的问题。在设计阶段，工程师首先会根据整套传动系统需要传递的额定扭矩，核算轴的最小直径，再结合轴上需要安装的零件数量、各零件的定位间距确定轴的总长度，同时要预留出轴承安装位、轴端挡圈的卡槽位置，避免出现装配干涉。键槽的位置通常会设置在轴段的有效配合长度范围内，槽的两端如果是端铣加工会自然形成圆弧收尾，这部分的圆弧半径也要和选用的平键端部圆角匹配，防止键安装时无法完全贴入槽底。从安装边界来看，这类轴件装入设备时，要注意键槽的周向角度和配套轮毂的键槽对齐，提前将平键嵌入轴槽内固定，再沿轴向推入轮毂，

　　装配过程中要避免敲击键的顶部导致槽底出现凹陷损伤，日常维护拆解时也要注意不要磕碰槽口边缘，一旦槽口出现飞边变形，下次装配就会出现键无法顺利装入的问题。在实际使用场景里，这类带键槽的圆柱轴经常用在输送带的传动辊两端，作为辊筒和驱动电机输出端的连接载体，也会用在小型齿轮箱的中间传动轴上，通过不同轴段的键槽分别安装不同齿数的齿轮，实现转速的调整和扭矩的传递。和花键轴相比，这类单键槽的圆柱轴结构更简单，加工成本更低，维护更换也更方便，适合传递中等扭矩、转速相对平稳的工况，不需要频繁滑移调整齿轮位置的固定传动场景都能适配。设计建模时要注意轴的端面倒角处理，通常会做C1或者C2的45度倒角，既方便装配时的导向，也能去除轴端的加工毛刺，

　　避免安装时划伤操作人员或者配套零件的孔壁。键槽的位置要避开轴上的应力集中区域，比如轴径变化的台阶处要保持足够的距离，防止长期受扭转力作用时，槽根位置和台阶位置的应力叠加，导致轴件出现疲劳断裂。另外轴的表面如果是用于轴承安装的轴段，粗糙度要求会更高，通常要达到Ra0.8，和键槽所在的传动配合轴段做精度区分，保障轴承的运转精度和使用寿命。在一些有防腐要求的户外设备场景里，这类轴件还会做表面发黑或者镀锌处理，提升防锈能力，延长在潮湿环境下的使用周期。建模过程中要严格控制键槽的对称度公差，保证键槽相对于轴的中心轴线对称，否则装配时会出现键偏斜，导致单侧受力过大，加剧键和槽的磨损，严重时甚至会出现传动卡滞、键剪断的故障。
