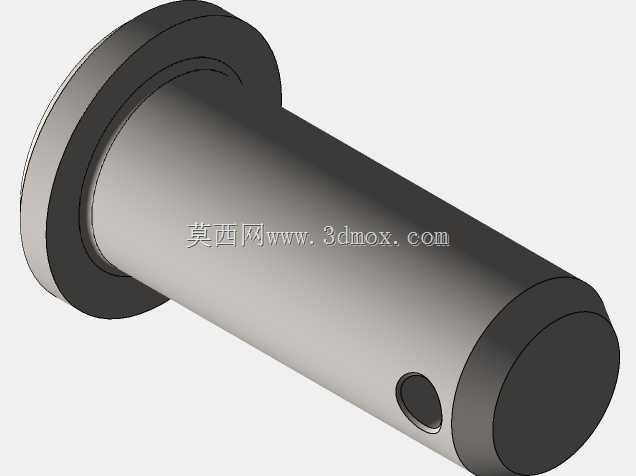

带法兰侧孔销轴式U形夹连接头结构

　　这类带法兰侧孔的U形夹销，在各类工装夹具、连杆传动机构、液压油缸铰接端、工程机械销轴连接节点里应用极广，日常做设备结构设计时，但凡涉及两个构件需要绕销轴做相对摆动的铰接场景，几乎都会用到这类结构的连接件。不同于普通光轴销轴，它自带的一体式法兰台肩，在安装时可以直接抵靠在U形夹座的外侧端面，不需要额外加装轴端挡圈或者垫片来做轴向限位，装配时能直接省掉一道定位工序，在批量装配的产线上，这个结构细节能减少不少零件清点和装配的工作量，也能避免漏装挡圈带来的销轴窜动隐患。

　　从功能特性上看，销轴主体为等直径圆柱结构，表面粗糙度要求控制在Ra1.6以内，和U形夹的安装孔采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证铰接转动时不会出现卡滞，也不会因为间隙过大产生晃动冲击，延长铰接节点的使用寿命。销轴靠近末端的径向通孔，是用来穿装开口销或者卡簧的，安装时销轴穿过U形夹的两个耳板孔之后，将开口销穿过这个径向孔掰开尾部，就能从另一端限制销轴的轴向窜动，配合头部的法兰台肩，形成双向轴向定位，哪怕设备运行过程中产生持续振动，销轴也不会从安装孔里脱出，可靠性比单侧挡圈定位的结构高很多，尤其适合矿山设备、工程机械这类振动工况比较恶劣的使用场景。

　　设计这类销轴的时候，首先要根据铰接节点的承载载荷计算轴径，径向通孔的位置要避开销轴的最大剪切应力截面，通常孔中心距离销轴末端的距离要大于1.5倍的轴径，避免开孔位置应力集中导致销轴断裂。法兰台肩的直径一般比销轴主体大30%-40%，台肩厚度根据轴向承载的挤压力计算，保证台肩在承受轴向冲击载荷时不会出现变形。销轴的末端要做小角度倒角，方便装配时顺利穿入耳板孔，不会刮伤安装孔的内壁，也能避免安装时割伤操作人员。法兰和销轴主体的过渡位置要做圆角过渡，减少应力集中，这个位置是销轴承受弯矩时的应力集中点，圆角半径通常取0.5-1mm，不能做直角过渡，否则交变载荷下很容易在过渡位置产生疲劳裂纹。

　　安装边界方面，这类销轴的有效配合长度，要和U形夹两个耳板的总厚度匹配，销轴穿装到位后，带径向孔的末端要伸出外侧耳板端面2-3mm，保证开口销有足够的安装空间，法兰台肩要完全贴合内侧耳板的端面，不能有间隙，避免承载时耳板对台肩产生局部挤压变形。安装孔的同轴度要求控制在Φ0.03mm以内，如果两个耳板的孔同轴度超差，穿装销轴时会出现卡滞，运行时铰接转动阻力大，还会加剧销轴和孔壁的磨损。日常做三维建模时，要注意径向孔的轴线和销轴主体轴线的垂直度，偏差不能超过0.02mm，否则穿装开口销时会出现别卡，也会导致开口销受力不均容易断裂。另外这类销轴通常采用中碳钢调质处理，表面硬度控制在HRC28-32，既有足够的芯部韧性承受冲击载荷，表面也有足够的耐磨性，减少长期转动带来的磨损量，在重载场景下也可以采用合金钢表面淬火处理，进一步提升耐磨性能和承载能力。
