无头式U形夹销连接结构三维建模

　　在各类工装夹具、连杆传动机构以及轻载可拆卸连接场景中，无头U形夹销是应用频次极高的连接件，不同于带头部的普通销轴，这类无头结构的设计初衷，是为了满足安装空间受限、销体两端都需要平齐无突出的装配需求，避免销头突出带来的干涉、剐蹭问题，同时也能在部分需要销体贯穿后两端做锁止固定的场景中，省去头部占用的装配空间。从实际应用场景来看，这类夹销常出现在气动夹钳的连杆铰接处、小型工装的快速装夹结构、手动工具的转动连接位，还有部分低压流体管路的管夹紧固结构中，尤其是在U形夹类的配套连接件里，无头销能够直接贯穿夹体的两个同轴销孔，配合开口销或者卡簧完成轴向限位，不会因为销头的存在导致夹体开合角度受限。从结构设计思路来看，

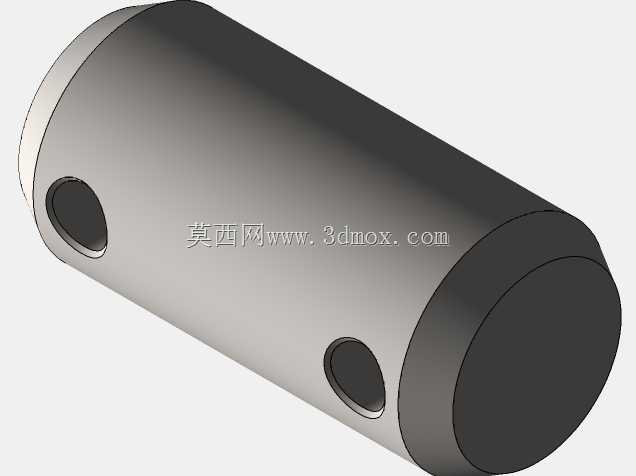

　　这个销体采用等直径圆柱主体结构，销身开设两个径向贯通的圆孔，这两个孔的位置并非随意设置，靠近销体一端的孔位是用于安装开口销做轴向锁止，避免销轴在受振动、往复载荷时从销孔中窜出，另一个孔位则是用于配合U形夹的连接端，实现与被连接件的铰接联动，销体的外圆表面做了光滑过渡处理，没有台阶、凸缘，既能够降低穿装时的阻力，也能保证销体与销孔的配合面接触均匀，减少局部应力集中。在尺寸与安装边界的设计上，这类无头销的外径公差通常选取间隙配合或者过渡配合区间，根据实际载荷大小调整配合精度，轻载手动操作的场景可以选用稍大的间隙，方便快速拆装，受交变载荷的传动场景则选用过渡配合，减少连接间隙带来的冲击晃动；销体的长度需要严格匹配U形夹两个耳板的外侧间距，

　　保证销体穿装后两端不会突出耳板外表面过多，避免与周边其他运动部件发生干涉，销身上的径向孔位置需要对应U形夹耳板外侧的锁止位，确保开口销安装后能够完全贴靠耳板端面，起到可靠的轴向限位作用。从功能特性上看，无头结构的设计让这类销体可以从销孔的任意一侧穿入，不需要区分安装方向，在现场装配、维护更换时能够大幅提升操作效率，尤其是在设备内部空间狭窄、操作视线受阻的场景下，不需要调整销体方向就能完成穿装，相比带头销轴的定向安装要求，容错率更高。销身的径向孔采用通孔设计，既可以穿装开口销，也可以根据实际使用需求穿装钢丝、卡簧丝等其他锁止件，适配不同的安装工况，光滑的圆柱外圆在铰接转动场景中，能够保证转动副的运转顺畅，不会因为台阶结构出现卡滞、

　　偏磨的问题。在建模过程中，这类零件需要重点保证外圆的圆柱度公差，以及两个径向孔与销体轴线的垂直度、位置度要求，径向孔的边缘需要做微小的倒角处理，避免穿装锁止件时被锐边割伤，同时也能减少锁止件安装后的应力集中，延长锁止件的使用寿命。实际选型时，需要根据连接部位的剪切载荷计算销体的直径，保证销体的抗剪切强度满足工况要求，同时径向孔的直径不能过大，避免过度削弱销体的有效承载截面，通常径向孔的直径不超过销体外径的四分之一，孔位距离销体端面的距离也要满足开口销的安装空间要求，保证锁止件安装后有足够的操作空间完成弯折固定。不同于带法兰或者头部的销轴，无头U形夹销的受力全部由销体圆柱面承担，所以在设计时不需要考虑头部的挤压强度，只需要校核销体的双剪切面强度以及销孔的挤压强度即可，在部分需要频繁拆装的场景中，还可以对销体表面做硬化处理，提升表面耐磨性，减少反复拆装带来的表面磨损，延长零件的使用寿命。
