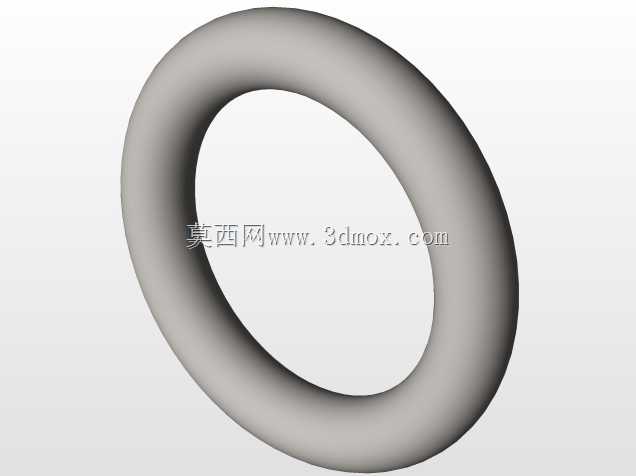

符合ISO标准的G系列环形密封件结构设计

　　在液压泵站的阀块油路接口、气动执行元件的缸筒端盖、化工管路的法兰对接面这类需要阻断介质泄漏的工况里，环形密封件是应用频次最高的基础密封元件，本次呈现的G系列环形密封结构完全遵循ISO相关尺寸规范设计，可直接适配对应标准规格的安装沟槽，无需额外调整密封槽的加工参数。从实际使用场景来看，这类密封件既可以承担静密封职责，比如固定油路块的平面接合面、减速机箱体的剖分面、水泵泵壳的连接端面，依靠装配时的预压缩量填充接合面的微观凹凸间隙，阻断液压油、润滑脂、压缩空气、低压水等介质的泄漏路径；也可在低速往复运动、低转速旋转运动的工况下作为动密封使用，比如轻型气缸的活塞密封、小型液压油缸的杆部防尘辅助密封、手动换向阀的阀芯密封，依靠橡胶材质的弹性形变补偿运动过程中的配合间隙波动，维持密封界面的接触压力稳定。

　　设计过程中首先锚定ISO标准规定的截面直径与公称内径尺寸公差，将密封件的截面圆度公差控制在标准允许的范围内，避免因截面失圆导致装配后局部压缩量不足引发泄漏，同时公称内径的尺寸偏差按照标准要求取负偏差，保证密封件套装在对应轴径上时存在适度的预拉伸，防止动密封工况下密封件随轴转动出现拧扭剪切。外形结构采用标准的圆环回转体构型，截面为正圆形，没有额外的唇边、挡边结构，这种极简的回转结构一方面降低了模具加工的难度，量产时的尺寸一致性更容易控制，另一方面安装时无需区分方向，可大幅降低现场装配的出错概率，哪怕是新入职的装配人员，只要按照沟槽尺寸选对对应规格，就能完成合格装配。

　　安装边界方面，对应安装沟槽的尺寸完全匹配ISO标准对G系列O型圈的沟槽要求，静密封工况下的沟槽深度按照截面直径的15%-25%压缩量设计，沟槽宽度取截面直径的1.2-1.4倍，给密封件受介质压力挤压时留出足够的形变空间，避免出现橡胶被挤入配合间隙的啃切问题；动密封工况下的沟槽压缩量适当降低至10%-18%，减少运动过程中的摩擦阻力，降低密封件的磨损速率，延长使用寿命。同时设计时考虑了不同工况下的配合间隙要求，当工作压力超过10MPa时，可在密封件的承压侧加装聚四氟乙烯挡圈，本模型的截面尺寸完全适配标准挡圈的安装空间，无需修改沟槽宽度即可直接加装，适配高压工况的使用需求。

　　从结构设计的细节来看，模型的曲面过渡完全平滑，没有建模过程中常见的尖角、碎面、接缝问题，回转曲面的曲率连续，在做有限元分析时可以直接导入模型划分网格，不会因为曲面瑕疵出现网格畸变，方便工程师直接开展密封接触压力分析、压缩形变模拟、摩擦温升仿真等工作。在实际选型过程中，工程师只需要确认安装沟槽的尺寸、工作介质类型、工作温度与压力范围，就可以直接选用对应规格的该系列密封件，不需要重新绘制密封件的三维模型，可直接装配到整体设备的装配体中，检查是否存在装配干涉、压缩量是否符合设计要求，大幅缩短设计阶段的标准件建模时间。另外这类标准密封件的互换性极强，不同厂商生产的同规格G系列ISO标准O型圈尺寸完全统一，设备后期维护时不需要寻找特定厂商的配件，在常规的五金机电市场就可以采购到替换件，降低设备的全生命周期维护成本。在食品加工、制药等对卫生等级有要求的工况下，只要更换对应材质的同尺寸密封件，就可以满足卫生级密封要求，模型的结构尺寸不需要做任何调整，适配不同材质的选型需求。
