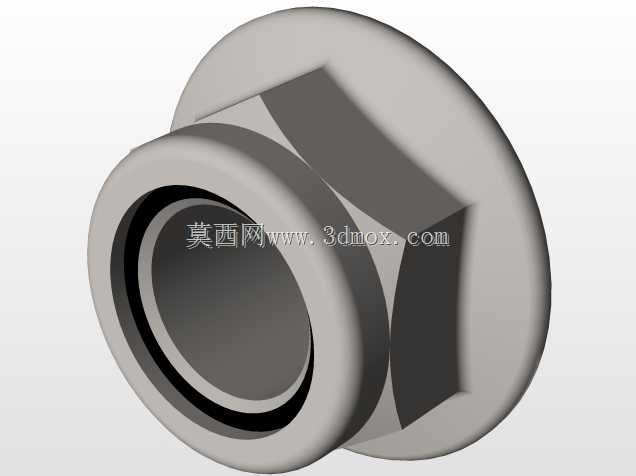

带法兰面六角扭矩螺母紧固连接件

　　在各类需要精准控制预紧力的机械装配场景中，扭矩螺母的应用十分广泛，这类带法兰面的六角扭矩螺母，常被用于轨道交通制动系统、风电塔筒法兰连接、重型工程机械液压管路固定、汽车底盘悬架装配等对锁紧可靠性有严苛要求的工位。不同于普通六角螺母仅靠螺纹副摩擦力实现锁紧，这款扭矩螺母在结构设计上做了针对性优化，一体成型的法兰盘结构在安装时可直接抵接被连接件表面，无需额外加装平垫圈，既减少了装配环节的零件数量，又能增大螺母与被连接件的接触承压面积，避免拧紧过程中螺母端面刮伤工件表面，同时分散锁紧压力，防止软质被连接件表面出现压溃变形。从结构设计逻辑来看，这款螺母的六角驱动部分采用标准对边尺寸设计，可适配常规规格的开口扳手、套筒扳手进行拧紧作业，

　　作业时无需定制专用工装，能适配现有产线的通用装配工具，降低现场装配的工具适配成本。法兰盘与六角本体的过渡位置采用圆弧过渡结构，避免直角应力集中问题，在承受交变载荷、振动冲击的工况下，过渡位置不会因应力集中产生裂纹，提升零件的疲劳寿命。螺母内螺纹的精度按照中等公差等级加工，可适配对应规格的普通公制外螺纹，螺纹副的啮合长度经过合理设计，既保证足够的螺纹啮合圈数来承受轴向拉力，又避免螺纹过长导致的装配卡顿、螺纹咬死问题。在实际安装使用中，这类扭矩螺母可通过控制拧紧扭矩来精准控制螺纹副的预紧力，法兰盘的存在能让预紧力更均匀地分布在接触面上，避免局部应力过大导致的连接松动。在振动工况下，

　　法兰面与被连接件之间的静摩擦力能辅助螺纹副抵抗横向剪切力，相比普通螺母，其防松性能有明显提升，可减少设备运行过程中因螺母松动导致的故障停机概率。从安装边界来看，这款螺母的法兰盘外径大于六角对边尺寸，设计安装空间时需要预留出大于法兰盘外径的沉孔或者平面安装区域，保证法兰面能完全贴合被连接件表面，避免出现法兰面悬空导致的预紧力不足问题；螺母的总高度经过优化，在保证足够螺纹啮合长度的前提下，尽可能压缩轴向安装尺寸，适配轴向空间紧凑的装配场景。在不同的应用场景中，这类螺母的选型需要匹配对应螺栓的强度等级，拧紧扭矩需要根据螺栓强度、被连接件材质、工况载荷等参数综合计算，避免预紧力过大导致螺纹滑牙、螺栓断裂，或是预紧力不足导致连接松动。

　　在重型设备的装配工位，这类带法兰的扭矩螺母常被用于需要频繁拆装检修的部位，一体法兰结构避免了垫圈遗失、垫圈漏装的人为装配失误，提升装配一致性。在户外使用的设备上，法兰盘的遮盖作用还能减少雨水、灰尘进入螺纹啮合间隙，减缓螺纹锈蚀速度，降低后期维护拆卸的难度。建模过程中，这类零件需要重点关注螺纹收尾的结构处理，法兰面与六角部分的同轴度公差，以及端面与螺纹轴线的垂直度公差，这些形位公差会直接影响螺母安装后的受力状态，若垂直度超差，拧紧后螺母会出现偏斜，导致螺纹副受力不均，局部应力过大，大幅降低连接的可靠性。
