ISO标准扭矩防松六角螺母结构设计

　　在各类需要可靠螺纹防松的机械连接场景中，扭矩螺母是替代普通六角螺母、解决螺纹副受振动载荷松脱问题的核心紧固件之一，这类零件广泛应用在轨道交通走行部连接、工程机械液压管路固定、风电设备塔筒螺栓锁紧、重型商用车底盘悬挂连接等长期承受交变载荷、振动冲击的装配位置，相比普通螺母配合弹垫、止动垫片的防松方案，扭矩螺母依靠自身结构产生的锁紧力矩实现防松，不需要额外附加防松零件，装配工序更简洁，防松可靠性受环境温度、油污腐蚀的影响更小，在维护空间受限、后期拆装频次不高的重载连接点位适配性极强。

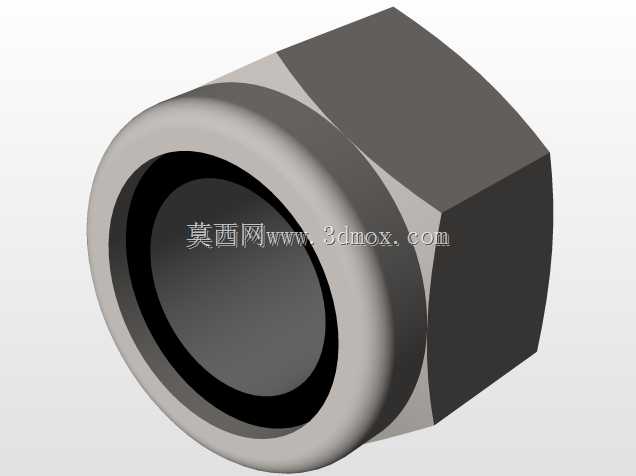

　　从结构设计逻辑来看，这款扭矩螺母的主体外形沿用标准六角螺母的外廓尺寸，六方对边、对角尺寸完全匹配对应规格普通六角螺母的工装公差范围，现场装配时不需要更换现有套筒、扳手类工具，可直接沿用原有装配线的拧紧工具完成作业，降低产线适配成本。螺母一端设计有带收口变形的锁紧段，该段内螺纹在加工完成后通过径向挤压产生可控的塑性变形，当螺栓拧入该段时，变形的螺纹牙会与螺栓螺纹牙面产生均匀的径向压紧力，在螺纹副全周形成稳定的摩擦阻力矩，这个力矩就是螺母防松的核心来源，设计时需要严格控制收口变形量，变形量过小则锁紧力矩不足，受振动后仍会出现松退，变形量过大则会导致拧入力矩过高，装配时容易出现螺纹咬合损伤，甚至导致螺栓拧入时产生弯曲应力，反而降低连接副的疲劳强度。

　　从安装边界来看，这款螺母的总长度比同规格普通六角螺母更长，增加的长度就是锁紧段的轴向尺寸，设计选型时需要注意螺栓的拧入深度要足够覆盖螺母全高，不能仅拧入锁紧段就完成装配，否则会导致螺纹啮合牙数不足，连接承载能力达不到设计要求。螺母的支承面设计有平整的倒角过渡，既可以在装配时引导螺母顺利贴合被连接件表面，也能避免支承面边缘的锐边划伤被连接件的防腐涂层，支承面的平面度公差控制在标准要求范围内，保证拧紧时螺母端面与螺栓轴线垂直，避免出现偏载导致的螺栓附加弯曲应力。

　　在实际工程应用中，这类扭矩螺母的锁紧力矩会经过严格的批次校验，每一批次的产品都要抽样检测拧入力矩、锁紧力矩、松退力矩三个核心参数，确保不同批次的防松性能一致性。相比尼龙圈防松螺母，全金属结构的扭矩螺母耐温范围更广，在高温工况下不会出现尼龙材料软化失效的问题，可适配发动机周边、冶金设备附近等高温环境的连接需求，同时全金属结构的抗老化性能更好，在户外长期暴露的工况下不会出现材料老化脆裂的问题，全生命周期内的防松性能衰减更慢。

　　建模过程中需要重点关注几个关键结构的参数还原：一是六方部分的尺寸公差，要保证对边尺寸的公差带符合标准要求，既不能过大导致套筒打滑，也不能过小导致套筒无法套入；二是锁紧段的收口变形量，要按照对应规格的标准要求设置合理的椭圆变形量，还原真实的锁紧结构特征；三是内螺纹的牙型参数，要保证螺纹大径、中径、小径的尺寸符合对应ISO螺纹标准，螺纹收尾的位置要与锁紧段的起始位置匹配，还原真实零件的加工工艺特征；四是两端的倒角尺寸，要符合紧固件的标准倒角要求，避免出现锐边结构，还原真实零件的工艺细节。

　　在装配选型时，技术人员需要根据连接副的额定载荷、振动加速度、工作温度范围、拆装频次来选择对应性能等级的扭矩螺母，不同性能等级的螺母对应不同的热处理硬度，硬度匹配不当会导致螺纹咬合磨损过快，或者锁紧段提前产生塑性变形失去防松能力。对于需要多次拆装的点位，要注意扭矩螺母的重复使用次数限制，一般全金属扭矩螺母经过多次拆装后，锁紧段的变形会出现一定程度的回弹，锁紧力矩会逐步下降，达到规定拆装次数后需要更换新螺母，不能无限次重复使用，这点在设备维护手册中需要明确标注，避免现场维护人员反复使用旧螺母导致防松失效。
