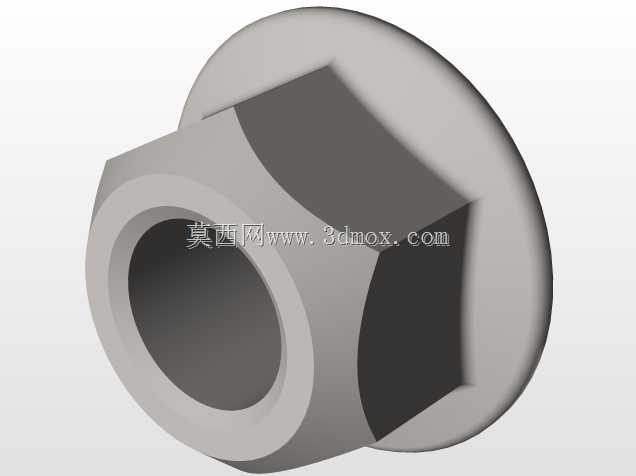

ISO标准扭矩六角法兰锁紧螺母结构

　　这款扭矩螺母的设计核心围绕螺纹副的预紧扭矩控制展开，在需要精准控制锁紧力的装配场景中，这类带法兰面的扭矩螺母能有效避免普通螺母锁紧时预紧力不足或过载滑牙的问题。从结构上看，螺母主体采用六角外形，适配标准开口扳手、套筒扳手的通用夹持尺寸，不需要定制专用工装就能完成装配作业，法兰盘部分做了一体化成型设计，相比普通六角螺母增加了与被连接件的接触面积，能在同等锁紧扭矩下降低接触面的压应力，避免软质被连接件表面出现压痕变形，同时法兰面的存在也能起到一定的防松限位作用，在有小幅振动的工况下减少螺纹副的松脱概率。

　　从实际应用场景来看，这类扭矩螺母常被用在需要恒定预紧力的装配环节，比如汽车底盘的副车架连接、工业输送线的机架拼接、风电设备的机舱内部紧固件装配、机床的防护门与床身连接位置，这些场景要么对连接可靠性要求极高，一旦螺母松脱会引发设备故障甚至安全事故，要么被连接件的表面强度不高，普通螺母锁紧时容易压坏基材表面。设计时首先确定了内螺纹的通止规精度，采用标准公制粗牙螺纹的公差带，保证和对应规格螺栓的互换性，不需要定制配套螺栓就能直接采购标准件装配，降低供应链的采购成本。六角部分的对边尺寸严格遵循ISO紧固件的外形标准，不管是手动扳手还是自动化装配线上的电动拧紧轴，都能直接适配，不需要调整工装的夹持参数。

　　法兰面的外径设计做了针对性优化，在保证足够接触面积的前提下控制了法兰的厚度，避免整体结构过于笨重，法兰与螺母主体的过渡位置做了圆角处理，减少热处理时的应力集中，避免淬火过程中过渡位置出现开裂隐患。内孔的螺纹入口处做了倒角导向，装配时螺栓能顺利导入螺纹副，不会出现螺纹错扣的问题，即使是自动化装配线上的机器人自动上料拧紧，也能靠倒角的导向作用顺利完成对位，降低装配不良率。螺母的端面与法兰接触面的平面度做了严格控制，保证锁紧时整个法兰面能均匀贴合被连接件表面，不会出现局部应力集中导致的锁紧力分布不均问题。

　　从安装边界来看，这款螺母的法兰外径决定了装配时需要预留的最小沉孔尺寸，设计被连接件的安装孔时，通孔直径要略大于螺纹大径，同时沉孔直径要大于法兰外径至少1mm，深度要能容纳法兰厚度，保证装配后法兰面能完全沉入沉孔内，避免突出表面影响其他部件的安装。六角部分的高度设计兼顾了螺纹啮合长度和整体重量，足够的螺纹啮合长度能保证螺纹副的连接强度，在额定锁紧扭矩下不会出现螺纹滑牙，同时控制整体高度不会占用过多的装配空间，在结构紧凑的设备内部也能顺利完成装配。扭矩控制的设计点藏在螺纹的公差配合和端面的摩擦系数控制上，通过控制螺纹副的表面粗糙度和法兰接触面的摩擦系数，能实现在标准拧紧扭矩下达到稳定的预紧力，不同批次的螺母锁紧扭矩离散度控制在很小的范围内，适合自动化装配线的批量作业，不需要针对每个螺母单独调整拧紧参数。

　　在振动工况下的防松表现上，一体化法兰面相比普通螺母加平垫的组合，减少了一个配合接触面，也就减少了一个可能出现松动的摩擦面，配合合适的拧紧扭矩，能在持续振动的环境下保持更长时间的锁紧状态，不需要频繁复紧。针对不同的使用环境，这类螺母的结构也能适配不同的表面处理要求，不管是电镀锌、达克罗还是热浸锌处理，结构本身不会因为表面处理的镀层厚度影响装配性能，螺纹部分的公差预留了足够的镀层厚度空间，处理后依然能满足通止规要求。
