带法兰面扭矩锁紧六角螺母结构设计

　　在各类需要可靠防松、精准控制预紧力的机械连接场景中，带法兰面的扭矩螺母是应用频次极高的紧固件品类，区别于普通六角螺母，这类螺母的结构设计直接决定了连接副的抗振性能、预紧精度与长期服役可靠性。从实际工况适配来看，这类扭矩螺母常被用在商用车底盘悬挂连接、工程机械液压管路固定、风电设备机舱内部构件锁紧、自动化生产线重载模组安装等场景，这些场景普遍存在持续振动、交变载荷、温度波动大的特点，普通螺母在这类工况下容易出现预紧力衰减、螺纹副松脱的问题，轻则导致设备运行异响、定位精度偏移，重则引发连接失效、构件脱落的安全事故。

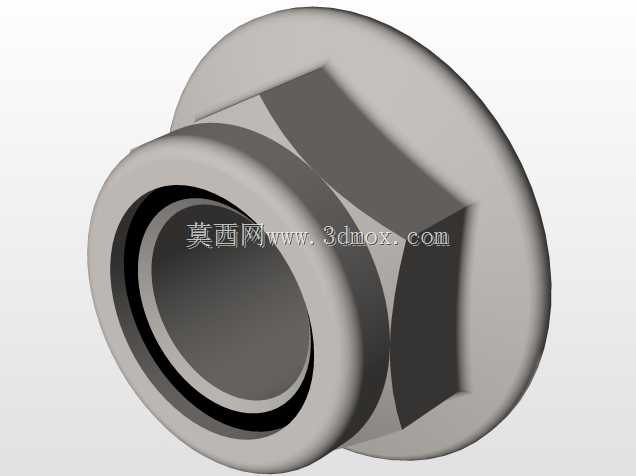

　　这款法兰面扭矩螺母的设计，首先从受力逻辑上做了针对性优化：底部集成的一体式法兰盘，在螺母拧紧时会直接压合在被连接件表面，相比普通六角螺母，法兰面大幅增加了与被连接件的接触承压面积，一方面可以降低螺母对被连接件表面的压应力，避免软质连接件、薄壁构件表面被压溃变形，另一方面更大的接触摩擦面也能提升螺纹副的防松阻力，不需要额外加装平垫圈就能分散承压载荷，减少装配环节的零件数量，提升现场装配效率。法兰盘与六角主体的过渡位置做了圆弧过渡处理，避免直角位置的应力集中，在承受交变冲击载荷时，过渡位置不会因为应力突变产生裂纹，提升零件的疲劳寿命。

　　螺母的内螺纹精度按照普通连接螺纹的中等精度公差设计，适配常用的公制粗牙螺杆，螺纹牙型经过受力优化，牙底采用圆弧过渡，减少螺纹根部的应力集中，在承受最大预紧力时，螺纹牙的剪切应力、弯曲应力都能控制在材料许用应力范围内。六角驱动部分的对边尺寸符合通用紧固件的标准扳手尺寸规范，现场装配时不需要定制专用扳手，使用普通的开口扳手、套筒扳手都能完成拧紧作业，适配常规的装配工具体系，降低现场装配的工具适配成本。

　　从安装边界来看，这款螺母的法兰盘外径比六角对边尺寸更大，设计时需要注意被连接件表面的安装沉孔或者避让空间尺寸，要保证法兰面能够完全贴合在被连接件的支撑面上，不能出现法兰面部分悬空、压合在零件棱边的情况，否则会导致拧紧时受力偏斜，预紧力无法准确控制，甚至会在受力时出现法兰盘变形的问题。螺母的总高度经过匹配设计，在保证足够螺纹啮合长度的前提下，尽可能压缩轴向占用空间，适合安装空间紧凑、轴向尺寸受限的连接位置，相比厚型六角螺母，它的轴向安装空间需求更小，能够适配薄壁结构、紧凑模组的连接需求。

　　扭矩控制是这类螺母的核心设计目标，螺母的端面摩擦系数、螺纹副摩擦系数都经过一致性设计，在装配时可以通过拧紧扭矩直接换算得到对应的预紧力，不需要额外使用预紧力测量装置，就能实现相对精准的预紧力控制，适合大批量装配的生产线场景，能够有效提升装配效率，同时保证同一批次连接副的预紧力一致性，避免因为人工拧紧力度差异导致的预紧力过大或不足的问题。在防松设计上，除了法兰面带来的端面摩擦阻力，螺母的结构本身也适配扭矩锁紧的受力逻辑，当连接副受到外部振动载荷时，法兰面的持续压合能够抵消大部分导致螺纹回转的切向力，相比普通螺母加弹簧垫圈的防松方案，它的防松可靠性更高，不会出现弹簧垫圈在长期振动后断裂、失效的问题。

　　从材料适配的角度，这类螺母的结构可以适配多种常用紧固件材料，包括中碳钢调质、不锈钢、合金钢等，不同材料版本可以对应不同的强度等级需求，中碳钢版本适合普通的机械结构连接，不锈钢版本适合有防腐需求的户外设备、食品机械场景，合金钢版本可以适配高强度重载连接场景，结构本身不需要做大幅修改，只需要调整对应的热处理工艺就能满足不同强度等级的需求，具备很好的工艺通用性。在生产制造环节，这款螺母的结构适合采用冷镦工艺批量成型，生产效率高，材料利用率高，成型后的零件金属流线连续，机械性能更好，相比切削加工的螺母，冷镦成型的零件强度更高，生产成本更低，适合大批量标准化生产。

　　在实际选型应用中，需要根据被连接件的表面硬度、工况振动幅度、所需预紧力大小来匹配对应的螺母规格，当被连接件表面粗糙度较高、硬度较低时，法兰面的大接触面积能够更好地适配表面不平整的问题，保证压合面的有效接触；当工况振动频率高、冲击载荷大时，可以配合对应的螺纹胶使用，进一步提升防松可靠性，但不需要额外加装垫圈，避免因为垫圈的引入导致额外的弹性变形、预紧力衰减问题。在装配作业时，要保证法兰面的压合面无油污、无铁屑等杂质，避免杂质夹在法兰面与被连接件之间，导致摩擦系数出现波动，影响扭矩与预紧力的换算精度，保证拧紧过程中螺母与螺杆保持同轴，避免偏斜加载导致的螺纹损伤、法兰面压合不均的问题。
