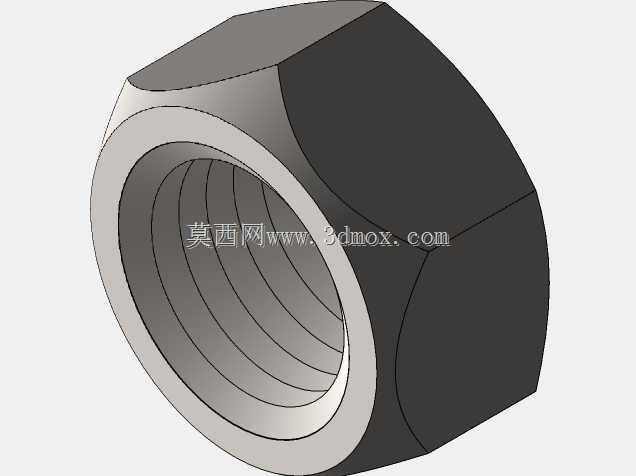

ISO标准扭矩锁紧六角螺母结构设计

　　在重型机械传动副、轨道交通走行部连接节点、风电塔筒法兰拼接面这类对螺纹副防松性能有严苛要求的场景中，普通六角螺母仅靠螺纹啮合产生的轴向预紧力维持连接，在长期交变载荷、振动冲击、温度循环变化的工况下，螺纹接触面的摩擦力会出现周期性衰减，极易出现预紧力流失、螺母回转松脱的问题，轻则导致设备运行异响、连接部位错位，重则引发传动失效、结构解体等恶性安全事故，扭矩螺母正是针对这类高可靠性连接需求开发的专用紧固件。这款扭矩螺母的外形沿用了标准六角螺母的六方夹持结构，六个侧面的平面度、相邻面夹角公差完全适配常规开口扳手、套筒扳手的夹持尺寸，现场安装时不需要配备特殊定制工装，可直接沿用普通六角螺母的安装工具链，降低现场装配的工具适配成本。

　　和普通螺母不同的是，这款螺母在螺纹啮合段做了针对性的结构优化，内螺纹并非全段等径等公差设计，而是在靠近螺母支撑面的位置设置了一圈扭矩变形段，当螺母拧入螺栓到达额定预紧位置时，该段螺纹会产生可控的弹性变形，对螺栓螺纹牙侧形成均匀的径向抱紧力，将传统螺纹副仅靠轴向预紧产生的摩擦防松，升级为径向抱紧+轴向摩擦的双重防松结构，不需要额外加装弹簧垫圈、止动垫片、开口销等辅助防松零件，就能在强振动工况下长期维持稳定的预紧力。从安装边界来看，这款螺母的对边尺寸、对角尺寸、总厚度均严格遵循ISO相关紧固件标准，支撑面的平面度、粗糙度控制在标准要求范围内，安装时和被连接件表面的接触应力分布均匀，不会出现局部应力集中导致的被连接件表面压溃问题，

　　可直接替换同规格的普通六角螺母，不需要对原有连接结构的螺栓孔位、安装空间做任何修改，适配性极强。在设计过程中，首先要明确不同工况下的额定预紧力要求，以此反推扭矩变形段的壁厚、长度以及螺纹过盈量参数：变形段壁厚过薄会导致抱紧力不足，防松效果达不到设计要求；壁厚过厚则会导致安装扭矩过大，现场装配困难，甚至会在拧入过程中出现螺纹咬死、螺栓杆扭断的问题。内螺纹的牙型角公差也做了针对性调整，和普通6H级内螺纹相比，扭矩段的螺纹中径公差带做了适度收窄，既保证和外螺纹啮合时的变形量均匀可控，又避免出现螺纹啮合间隙过大导致的预紧力离散度过大的问题。螺母的支撑面和螺纹轴线的垂直度公差严格控制在标准范围内，避免安装时出现螺母偏斜，

　　导致预紧力沿圆周分布不均，影响防松性能的一致性。在实际选型应用中，需要根据连接副的额定载荷、振动加速度等级、环境温度变化范围匹配对应规格的扭矩螺母：在矿山破碎设备的筛板固定连接场景中，设备运行时持续承受高频振动，使用这款扭矩螺母可避免频繁停机复紧螺母的维护工作；在工程机械的液压管路法兰连接位置，管路内的液压油存在周期性压力脉动，普通螺母容易在脉动载荷下松脱导致漏油，这款扭矩螺母的径向抱紧结构可抵消脉动载荷带来的螺纹接触面摩擦力波动，长期维持密封面的压紧力；在户外输电铁塔的横担连接节点，常年承受风振、温差变化带来的连接应力变化，使用这款螺母可减少高空运维的作业频次，降低高空作业安全风险。建模过程中需要重点关注六方面和螺纹段的同轴度，以及扭矩变形段和螺纹段的过渡圆角设计，过渡位置不能出现尖锐棱角，避免热处理过程中出现应力集中导致的开裂问题，同时要保证六方面的尺寸公差和标准工装完全匹配，避免出现现场扳手无法卡合的问题。和尼龙圈锁紧螺母相比，这款全金属结构的扭矩螺母可适应更高的工作温度范围，不会出现高温下尼龙圈老化失效的问题；和全金属压点锁紧螺母相比，这款螺母的变形段是整圈均匀变形，锁紧扭矩的一致性更好，多次反复拆装后的锁紧性能衰减幅度更低，适合需要定期维护拆装的连接节点。
