ISO标准方颈螺栓紧固连接件结构设计

　　在各类机械装配、工装夹具搭建、输送线体安装、钣金结构拼接场景中，方颈螺栓是应用频次极高的一类防转紧固连接件，和普通外六角螺栓不同，其头部下方的方形颈段是核心功能结构，在实际装配时，方颈段会直接卡入被连接件预制的方形槽或者对应方孔内，拧紧螺母的过程中螺栓自身不会随螺母同步转动，无需额外使用工具固定螺栓头部即可完成锁紧作业，在单侧操作空间受限、无法触及螺栓头部的装配场景下，这种结构的优势会被充分放大。

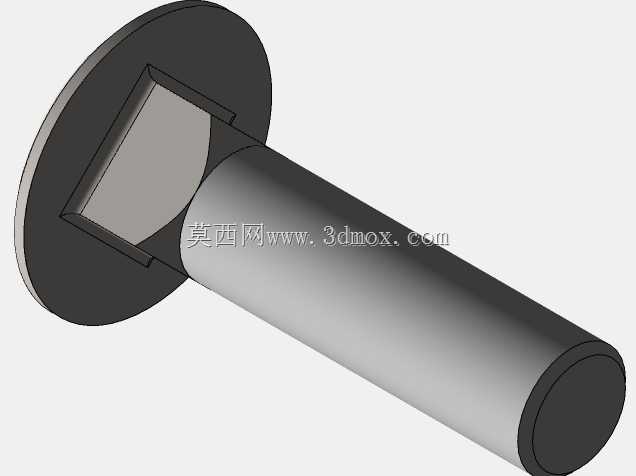

　　从结构设计逻辑来看，这款ISO标准方颈螺栓的头部采用大直径薄圆盘设计，和常规沉头、盘头螺栓的头部受力逻辑存在明显区别，大直径盘头可以大幅增大螺栓头部和被连接件表面的接触面积，降低接触面的压应力，避免在软质板材、薄钣金、非金属构件表面锁紧时出现压痕、构件局部凹陷变形的问题，尤其适合在薄板拼接、护栏组装、仓储货架层板固定这类对表面压损有要求的场景使用。方颈段的尺寸设计严格匹配对应规格的安装方孔公差，方颈的对边尺寸略大于安装孔的内切圆尺寸，装配时可以通过过盈配合实现初步卡紧定位，不需要额外扶持螺栓就能完成对位，在批量装配作业中能有效降低对位辅助时间，提升装配效率。

　　杆部采用等直径光杆加末端螺纹段的组合设计，光杆段的直径和螺纹公称尺寸保持一致，光杆部分在装配时会穿过被连接件的通孔，承担主要的横向剪切载荷，在存在振动、交变载荷的连接场景下，光杆段和安装孔的小间隙配合可以避免螺纹部分直接承受剪切力，大幅提升连接结构的抗疲劳寿命，避免螺纹牙型受剪变形导致连接失效。螺栓末端做了小角度倒角处理，装配时可以顺畅穿过被连接件的安装孔，也能引导螺母顺利旋入螺纹段，不会出现螺纹首牙对不准、刮伤螺母内螺纹的问题。

　　从安装边界维度考量，这款方颈螺栓的头部厚度、方颈段长度都经过适配性设计，方颈段的长度需要匹配被连接件的总厚度，确保方颈段能完全卡入预制的方槽内，不会因为方颈过长导致头部无法贴紧构件表面，也不会因为方颈过短导致卡接深度不足，拧紧时出现螺栓跟转的问题。大直径盘头的外径尺寸决定了安装时需要预留的头部沉位空间，在做预埋安装、槽内安装的结构设计时，需要根据盘头外径预留足够的避让空间，避免头部和相邻构件出现干涉。杆部长度的选型需要匹配被连接件总厚度、垫片厚度、螺母厚度以及预留的锁紧余量，确保螺纹段有足够的啮合长度，满足连接强度要求，同时不会因为杆部过长导致螺纹末端突出螺母过多，占用额外的装配空间，或是在运动机构中剐蹭周边零部件。

　　在实际工程应用中，这类方颈螺栓常被用于汽车底盘的护板固定、农业机械的机架拼接、物流设备的护栏安装、配电柜的构件连接、户外钢结构的附件固定等场景，尤其是在长期受振动的设备上，方颈的防转结构可以避免螺栓因为振动出现自松退转，相比普通螺栓加防转垫片的组合，零件数量更少，装配工序更简单，连接可靠性也更稳定。在做三维结构设计时，建模过程需要重点保证方颈段和盘头的过渡圆角、方颈和杆部的过渡位置的应力释放设计，避免在交变载荷下过渡位置出现应力集中导致螺栓断裂，螺纹段的收尾处也需要做退刀结构处理，符合标准紧固件的加工工艺要求，确保设计的模型可以直接对接生产加工环节，不需要二次调整结构。
