ISO标准埋头开槽凸头螺钉结构设计

　　埋头开槽凸头螺钉作为机械连接领域应用极广的紧固件，在各类设备装配场景中承担着不可替代的紧固作用。从消费电子的外壳装配，到工业控制柜的面板固定，再到小型机电设备的内部组件连接，凡是需要紧固件安装后表面保持平整、无凸起干涉的场景，都能看到这类螺钉的身影。不同于外六角螺钉需要预留扳手操作空间，也不同于盘头螺钉安装后头部突出于被连接件表面，埋头凸头的结构设计让螺钉在拧紧后，头部可以完全沉入预制的沉孔内，保证被连接件表面齐平，既能够避免突出的螺钉头剐蹭操作人员或其他部件，也能让设备外观更加整洁规整，在对装配空间、外观平整度有要求的场景中优势十分明显。

　　这类螺钉的头部采用开槽设计，适配普通一字螺丝刀即可完成拧紧与拆卸操作，不需要配套专用的批头工具，在现场装配、应急维修场景下的工具适配性极强，哪怕没有成套的专用紧固工具，借助日常的一字起子就能完成装拆作业，大幅降低了装配与维护的工具门槛。头部的凸台结构是这类螺钉区别于普通沉头螺钉的核心设计点，普通沉头螺钉在拧紧时，头部锥面完全贴合沉孔锥面，若被连接件材质偏软，过大的拧紧力矩很容易导致沉孔周围材料塌陷，或是螺钉头沉入过深破坏被连接件表面；而凸台结构在螺钉头与螺杆的衔接位置设置了一圈环形支撑面，当螺钉拧紧到位时，这圈凸台端面会与沉孔底部的平面紧密贴合，将拧紧时的压紧力均匀分散到更大的接触面上，既可以避免软质被连接件的压溃损伤，也能精准控制螺钉的拧入深度，保证每次装配的压紧力一致性，在批量装配场景下能有效降低因拧紧力矩波动导致的装配不良率。

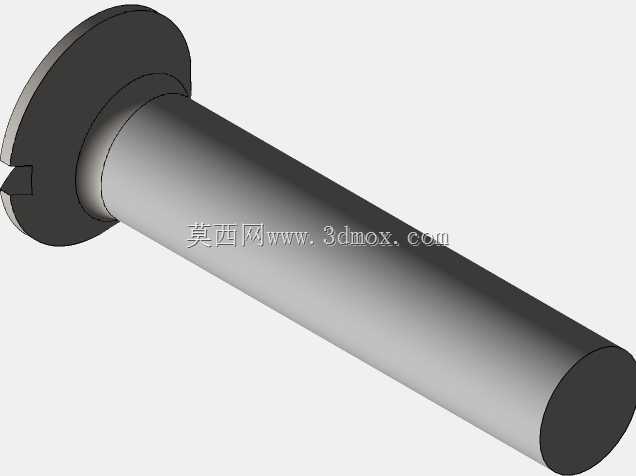

　　从设计逻辑来看，这类螺钉的建模过程需要严格遵循ISO标准的尺寸公差要求，首先要确定螺杆的公称直径与长度规格，不同公称直径对应的头部直径、头部厚度、开槽宽度与深度、凸台直径与高度都有明确的尺寸边界，建模时需要先完成螺杆主体的回转特征构建，保证螺杆的圆柱度符合紧固件的精度要求，再通过回转特征构建头部的锥面与凸台结构，头部的锥面角度需要与标准沉孔的锥角完全匹配，通常为90度，这样才能保证装配时锥面能够顺利导入沉孔，同时凸台的支撑面与螺杆轴线保持严格垂直，避免拧紧时出现偏斜导致的受力不均。开槽特征的位置需要严格居中，槽的两个侧面保持平行，槽底与螺杆轴线垂直，保证一字螺丝刀插入后能够均匀传递扭矩，避免拧动时出现批头滑脱、槽口崩损的问题。

　　在实际安装适配层面，选用这类螺钉时需要提前在被连接件上预制对应规格的沉孔，沉孔的大径需要略大于螺钉头部的最大直径，保证螺钉头能够顺利沉入，沉孔的深度需要匹配螺钉头部的总高度，保证拧紧后螺钉头不高出被连接件表面，沉孔底部的孔径需要与螺杆直径保持合理间隙，通常单边间隙控制在0.1到0.2毫米之间，既方便螺钉顺利穿入，也不会因为间隙过大导致连接错位。对于不同材质的被连接件，还需要匹配对应的拧紧力矩范围，比如在铝合金、塑料等软质材料上使用时，要适当降低拧紧力矩，依靠凸台的支撑面分散压力，避免被连接件被压坏；在钢制构件上使用时，可以适当提高拧紧力矩，保证连接的预紧力足够，防止设备运行过程中因为振动导致螺钉松动。

　　这类螺钉的连接方式属于可拆卸连接，在设备需要定期拆解维护的部位使用时，反复装拆也不会破坏连接结构的稳定性，只要槽口没有出现严重的滑牙损伤，就可以重复使用。在一些需要经常开启的检修面板、设备外罩位置，这类螺钉的实用性远高于不可拆卸的铆钉连接，也比需要更大操作空间的内六角、十字槽螺钉更适配狭小的装配空间。建模过程中还需要注意螺纹部分的特征构建，螺纹的牙型、螺距需要匹配对应公称直径的ISO标准螺纹参数，螺纹收尾的位置要设置合理的退刀结构，避免螺纹加工时出现烂牙，也能保证螺钉拧入螺纹孔时能够顺畅啮合，不会出现卡滞、错牙的问题。头部与螺杆衔接的位置需要设置合理的过渡圆角，避免应力集中导致螺钉在承受交变载荷时出现断裂失效，尤其是在有振动冲击的设备上使用时，过渡圆角的设计能够大幅提升螺钉的疲劳强度，延长紧固件的使用寿命。
