内六角紧定螺钉杯形点紧固件结构

　　在各类机械装配场景中，紧定螺钉的应用覆盖从精密仪器到重型设备的诸多环节，这类零件不依靠头部承压传力，而是通过螺纹旋入基体的螺纹孔，将末端顶紧待固定的零部件，实现轴与轮毂、滑块与导轨、定位块与安装座这类无通孔配合结构的相对位置锁定，避免运转过程中出现轴向窜动、周向滑移的问题。杯形点内六角紧定螺钉的末端设计为内凹的杯状结构，相比平端紧定螺钉，它在顶紧接触面时能形成更大的局部压应力，嵌入被顶持零件表面的深度更可控，既不会像锥端紧定螺钉那样在零件表面压出过深的凹坑损伤配合面，又能获得比平端更可靠的锁止摩擦力，适合用于硬度中等的金属零件配合场景，比如普通碳钢材质的传动轴、铝合金安装支架这类常规工况的部件固定。

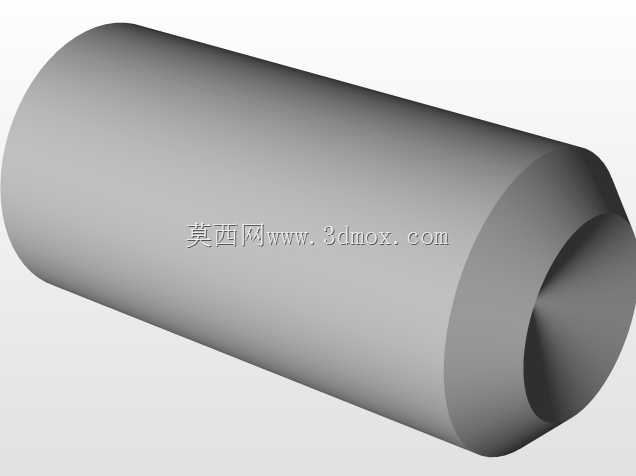

　　从设计逻辑来看，这类紧定螺钉采用内六角驱动形式，是考虑到紧定螺钉通常安装在空间受限的沉孔内，内六角孔可以适配标准内六角扳手，施加的拧紧力矩比一字槽、十字槽更大，且不容易出现槽口打滑滑牙的问题，适合需要一定预紧力的锁止场景。螺钉整体为圆柱外形，全螺纹结构的设计让它可以根据实际安装深度调整旋入长度，不需要额外预留光杆段的避让空间，在紧凑的装配空间里适配性更强。杯形点的内凹圆弧面在顶紧平面类零件时，接触区域为环形带，单位面积压力分布更均匀，长期受振动载荷作用时，不容易因为局部应力集中导致被顶零件表面出现压溃变形，锁止可靠性的衰减速度更慢，在有小幅振动的通用设备传动部位，比如小型输送机的辊筒轴固定、工装夹具的定位块锁紧场景中，这种结构的紧定螺钉使用寿命比平端款提升近四成。

　　做三维建模时，需要重点关注几个核心尺寸边界：首先是螺纹规格的公称直径与螺距要匹配对应基体的螺纹孔公差，外螺纹的大径、中径公差要符合普通螺纹的中等精度要求，保证旋入时顺畅无卡滞，同时螺纹配合间隙控制在合理范围，避免拧紧后出现螺纹副松动。其次是内六角驱动孔的深度与对边尺寸，要保证标准内六角扳手可以完全插入孔底，避免因为孔深不足导致扳手接触长度过短，拧紧时出现扳手脱出拧花内六角孔的问题，内六角孔的底部通常设计为圆锥面，适配扳手端部的倒角结构。杯形点的内凹深度与圆弧半径是末端功能的核心参数，圆弧半径要与常见被顶持轴类零件的表面弧度适配，当用于顶紧圆柱轴表面时，杯形点的环形边缘可以卡在轴表面形成轻微的咬合效果，不需要在轴上加工定位凹坑就能实现可靠的周向固定，减少轴类零件的二次加工工序。整体长度方向的尺寸公差要控制在合理范围，保证螺钉旋入螺纹孔后，末端伸出长度刚好顶紧待固定零件，不会出现过长顶穿零件、过短顶紧力不足的问题。

　　在实际设备装配中，这类紧定螺钉的使用场景非常广泛，比如在小型齿轮箱的齿轮轴向定位中，将紧定螺钉旋入轮毂的径向螺纹孔，末端顶紧传动轴表面，就可以实现齿轮与轴的无键连接，传递不大的扭矩，适合轻载传动的场景，相比键连接省去了轴上铣键槽、轮毂插键槽的工序，装配效率更高，且在需要调整齿轮轴向位置时，只需要松开紧定螺钉就可以滑动齿轮调整位置，调整完成后再次拧紧即可，调试灵活性更强。在自动化设备的直线导轨限位块固定中，紧定螺钉可以从限位块的侧面旋入，末端顶紧导轨安装面，实现限位块位置的快速调整与固定，不需要在导轨上加工额外的定位孔，适配不同行程的限位需求。需要注意的是，这类杯形点紧定螺钉不适合用于硬度超过HRC40的淬火零件表面顶紧，过硬的表面会让杯形点无法形成有效嵌入，锁止摩擦力不足，设备运行受振动时容易出现螺钉松动移位的问题，也不适合用于频繁承受大冲击载荷的连接部位，大冲击会让杯形点的接触边缘出现塑性变形，丧失锁止能力。建模过程中还要注意螺纹收尾的结构处理，靠近螺钉末端的螺纹收尾段要做合理的退刀结构，避免螺纹加工到末端出现不完整牙型影响装配，螺钉的端面与外圆的倒角要符合标准紧固件的工艺要求，去除锐边毛刺，避免装配时划伤操作人员或者刮伤配合零件表面。
