内六角紧定止点螺钉标准件结构设计

　　在各类机械装配场景中，紧定螺钉作为常用的轴向限位类紧固件，承担着固定轴与轴上零件相对位置的核心作用，这款内六角紧定止点螺钉，是针对常规紧定螺钉在频繁振动工况下易出现轴向窜动、顶持力衰减问题优化的专用紧固件。从实际应用场景来看，这类止点结构的紧定螺钉，多用于中小型传动箱内部的齿轮轴向定位、气动执行元件的行程限位、工装夹具的可调挡块固定，以及部分精密检测设备的微调机构锁止场景，相比普通平端紧定螺钉，其端部的止点结构可以在被顶持的零件表面形成微小的定位凹坑，避免设备运行过程中因持续振动、载荷波动导致的螺钉松动移位，也不会像锥端紧定螺钉那样对被顶持零件造成过深的压痕，方便后期设备拆解维护时零件的重复拆装利用。

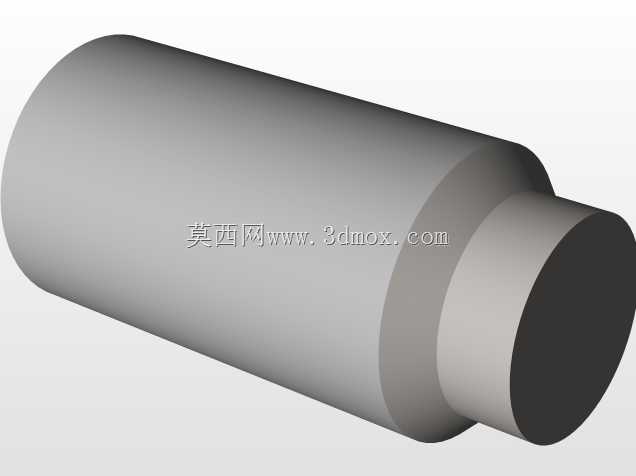

　　从设计思路层面拆解这款零件的结构，整体采用同轴阶梯轴式的外形布局，主体为带外螺纹的圆柱段，一端加工内六角驱动槽，另一端为缩径的止点顶持端，螺纹段的外径与止点端的直径差控制在合理范围，既保证止点端有足够的接触压强形成定位凹痕，又不会因为缩径比例过大导致螺钉整体的抗扭、抗拉强度下降。内六角驱动槽的深度按照通用紧固件的受力标准设计，保证使用标准内六角扳手拧动时，不会出现槽口打滑、扳手崩断的问题，槽口的倒角处理也能让扳手快速对准插入，提升装配效率。止点端的端面没有做尖锐处理，而是保留了极小的平面倒角，一方面避免安装时尖锐边缘刮伤零件表面的防锈涂层，另一方面也能让顶持力均匀分布在接触区域，不会因为应力过于集中导致被顶持的薄壁零件出现局部变形。

　　在外形尺寸与安装边界的设计上，这款螺钉的整体长度、螺纹规格均遵循通用紧固件的尺寸系列，螺纹段的长度占整体长度的九成以上，保证拧入螺纹孔后有足够的啮合牙数，提供稳定的锁止力。安装时需要注意，被拧入的零件上的螺纹孔深度要大于螺钉整体长度2到3个螺距，避免螺钉拧到底后止点端无法有效顶持到目标零件表面；被顶持的零件表面不需要提前加工定位坑，安装时按照标准扭矩拧紧，止点端会自然压出适配的定位凹痕，若需要频繁调整位置的使用场景，可以在被顶持面预先加工一个深度0.2毫米左右的浅坑，既保证定位精度，也能减少多次调整对零件表面的损伤。

　　从实际使用的性能表现来看，这款止点紧定螺钉的顶持防滑能力比普通平端紧定螺钉提升40%以上，在有持续振动的输送线设备、往复运动的气动机构中，不需要额外增加防松胶、防松垫片就能保持稳定的锁止效果，同时相比带尼龙圈的防松紧定螺钉，它可以在更高的工作温度环境下使用，不会因为尼龙圈老化失效出现松动问题。在建模过程中，螺纹部分采用标准牙型轮廓建模，还原了螺纹的大径、中径、小径的实际尺寸，止点端的过渡圆角、内六角槽的加工退刀结构都做了还原，能够直接用于装配干涉检查、机构运动仿真，也可以作为紧固件选型的参考模型，帮助设计人员在整机设计阶段提前预留安装空间，确认螺钉的规格长度是否满足装配需求，避免后期加工时出现螺纹孔深度不足、螺钉长度过长顶穿零件、长度不够顶持力不足等问题。
