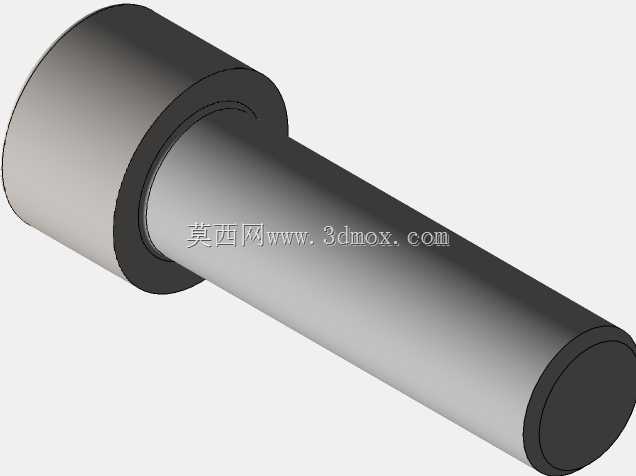

内六角圆柱头紧固螺钉标准件结构

　　在各类机械结构的装配环节里，这类内六角圆柱头螺钉是出现频次极高的紧固元件，从普通的工装夹具装配、自动化设备机架拼接，到小型精密模组的零部件固定，都能见到它的应用身影。不同于外露头型的螺钉，圆柱头的设计让它可以完全沉进预制的沉孔内，装配完成后连接件表面不会出现凸起的端头结构，既能够避免外露端头剐蹭操作人员或者周边管线，也能让设备外表面保持平整整洁，在一些对外观平整度有要求的防护盖板、设备外壳安装场景中，这种沉装的特性优势十分明显。

　　从设计逻辑上看，这类螺钉的内六角驱动结构，相比十字槽、一字槽的头型，能够承受更大的拧紧力矩，内六角扳手和驱动孔的接触面是六个完整的平面，拧紧过程中不容易出现打滑脱槽的问题，就算是需要较大预紧力的钢件连接场景，也能保证拧紧过程的稳定性，不会因为槽口磨损导致螺钉无法正常拆装。圆柱头的外径和高度比例经过标准化校核，既保证了头部有足够的承压面积，拧紧时不会压伤被连接件的沉孔端面，也控制了头部的整体体积，不会因为头部尺寸过大占用过多的装配空间。

　　实际选型应用时，首先要匹配被连接件的沉孔尺寸，沉孔的直径要略大于螺钉头部外径，预留0.2到0.5mm的装配间隙，沉孔的深度要大于螺钉头部的高度，保证螺钉拧紧后头部完全低于被连接件表面0.1到0.3mm，避免出现头部凸起干涉其他部件的问题。螺杆部分的长度选择要结合被连接件的总厚度计算，螺纹旋入端的长度要根据被连接的基材材质调整：如果是连接钢质零件，旋入深度一般不小于螺纹公称直径的1倍；如果是连接铝合金、铸铁这类强度稍低的基材，旋入深度要提升到公称直径的1.5到2倍，保证螺纹连接有足够的咬合强度，避免设备运行过程中因为振动出现螺纹滑牙、连接松动的问题。

　　在装配空间受限的场景里，这种螺钉的适配性也更强，内六角扳手可以采用L型的结构，从垂直于螺钉轴线的方向伸入驱动孔，就算是螺钉周边空间狭窄，无法容纳垂直方向的螺丝刀操作空间，也能通过短边插入、长边施力的方式完成拧紧或者拆卸操作，在紧凑的设备内部走线架安装、小型气动元件固定这类操作空间局促的场景下，这种操作特性能够大幅降低装配和后期维护的难度。螺杆部分的螺纹采用普通公制粗牙螺纹，牙型角60度，具备良好的自锁性能，搭配对应的平垫圈或者弹簧垫圈使用时，能够在有持续振动的设备运行环境下保持稳定的预紧力，避免因为长期振动出现连接松脱的故障。

　　建模过程中，这类标准件的结构细节需要重点关注几个部分：头部内六角孔的深度要符合标准要求，不能过浅导致扳手插入深度不足容易打滑，也不能过深导致头部结构强度不足，拧紧时出现头部开裂的问题；头部和螺杆衔接的位置要做标准的退刀槽或者圆角过渡，避免应力集中导致螺钉在受拉的时候从衔接位置断裂；螺杆末端的倒角要做45度的引导结构，方便装配的时候顺利对准螺纹孔，不会因为螺杆端面的毛刺刮伤螺纹孔的牙型。在做整机装配的干涉检查时，要特别注意螺钉头部沉孔周边的空间，预留出内六角扳手的操作空间，避免后期装配时扳手无法正常伸入，导致无法完成拧紧操作。另外，这类螺钉的头部承压面和螺杆轴线的垂直度有严格的公差要求，建模时要保证形位公差的合理性，避免拧紧的时候因为承压面倾斜，导致预紧力偏斜，影响连接的可靠性。
