ISO标准内六角台阶轴螺钉结构设计

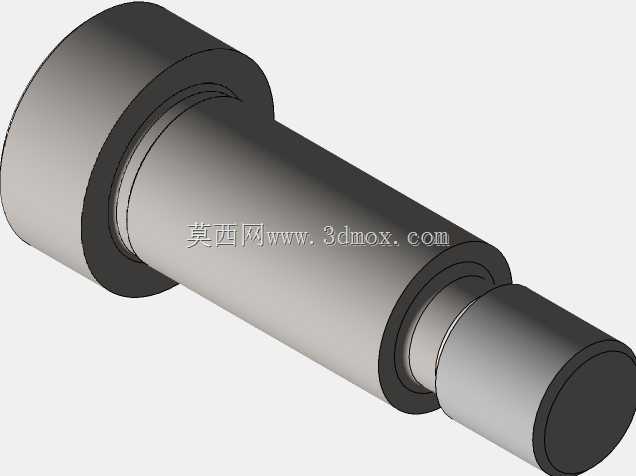

　　在各类机械装配场景中，紧固件的选型与结构合理性直接决定整套设备的连接可靠性与装配精度，这款台阶式内六角螺钉的结构设计，正是针对常规圆柱头螺钉无法适配的阶梯孔定位连接场景开发。日常设备运维、非标工装搭建、自动化模组装配过程中，经常会遇到需要同时完成轴向定位与螺纹锁紧的连接需求，普通全螺纹螺钉拧入后无法在阶梯孔端面形成稳定的轴向限位，容易出现锁紧后零件窜动、定位面贴合不严的问题，这款带同轴台阶轴段的内六角螺钉，就是为解决这类实际装配痛点设计的。从结构细节来看，螺钉头部采用标准内六角驱动槽，相比十字槽、一字槽结构，内六角槽能承受更大的拧紧力矩，装配时不容易出现滑牙、槽口崩损的问题，适合需要较高预紧力的连接场景，

　　头部外圆与相邻的第一轴段之间设计有精准的轴肩端面，这个端面是核心的定位基准面，装配时该端面会与被连接件的阶梯孔台阶面完全贴合，既能控制螺钉拧入的深度，又能承担径向的定位作用，避免螺钉锁紧后出现径向偏移。螺钉的轴段部分采用同轴阶梯设计，不同直径的轴段分别对应被连接件上不同孔径的安装孔，装配时轴段与安装孔之间采用小间隙配合，既能保证装配时的顺畅导入，又能限制两个被连接件之间的径向错位，相比普通螺钉仅靠螺纹间隙定位的方式，这种台阶轴结构的定位精度能提升一个数量级，适合对同轴度有要求的转动件、导向件连接场景。从安装边界来看，设计时需要严格匹配被连接件的阶梯孔尺寸：头部沉孔的深度要略大于螺钉头部的轴向厚度，保证头部沉入后不会突出零件表面，

　　避免与周边运动部件发生干涉；中间定位轴段的直径公差要控制在h7级别，长度要与对应安装孔的深度匹配，保证轴肩端面能完全贴合；末端螺纹段的长度要根据螺纹孔的深度设计，预留足够的螺纹啮合长度，同时要避免螺纹末端顶到螺纹孔底部造成锁紧不实。实际应用场景中，这类螺钉常被用在导轨滑块的侧向定位、模具镶件的固定、气动元件的安装座连接、小型转轴的轴向限位等位置，这些场景既需要螺钉提供足够的螺纹锁紧力，又需要螺钉本身承担一部分径向定位的作用，减少额外定位销的使用，简化装配工序。设计建模过程中，要重点保证各段轴的同轴度公差，内六角槽的深度与对边尺寸要符合ISO相关标准，保证标准内六角扳手能顺利插入，轴肩端面要与螺钉轴线保持垂直，

　　避免锁紧时出现偏斜导致定位不准，所有锐边都要做小倒角处理，既去除加工毛刺，又能在装配时起到导向作用，避免刮伤安装孔内壁。不同于普通标准螺钉的通用化设计，这类带台阶轴的内六角螺钉属于定制化标准衍生件，建模时需要根据实际安装场景调整各段轴的长度与直径，不能直接套用通用螺钉的尺寸参数，比如在薄壁零件连接场景下，要适当减薄头部厚度，缩短定位轴段长度，避免螺钉贯穿被连接件；在重载连接场景下，要适当加大头部直径，增加轴肩的承压面积，避免锁紧时压溃零件表面。螺纹部分与光轴段的过渡位置要设计退刀槽，保证螺纹加工时能完整车削到有效长度，同时减少应力集中，避免螺钉在受冲击载荷时从过渡位置断裂。表面处理方面，根据使用场景的不同，可以选择发黑、镀锌、镀镍等不同处理方式，建模时不需要体现涂层厚度，但要在结构设计时预留镀层的尺寸余量，保证装配时的配合精度不受镀层影响。在装配工艺上，这类螺钉适合采用定扭矩扳手拧紧，根据螺纹规格与被连接件的材质设定合适的拧紧力矩，避免力矩过大导致轴肩压伤零件表面，或是力矩不足导致连接松动。对于需要经常拆装的维护场景，螺钉的内六角槽口要做强化处理，提高槽口的耐磨性能，避免多次拆装后槽口磨损无法拧动。
