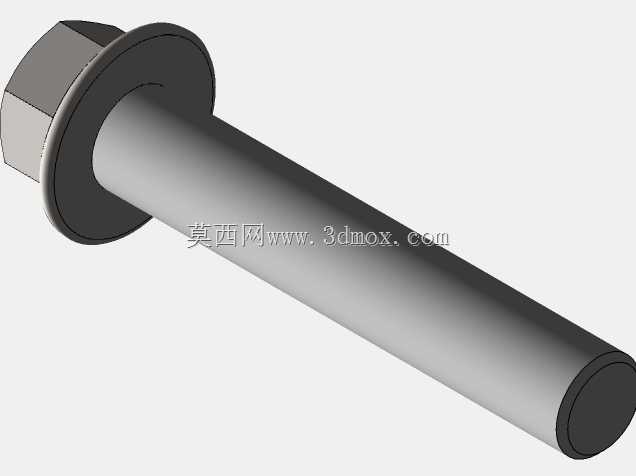

小规格六角法兰面螺栓结构设计

　　在各类机电设备的装配环节，法兰面螺栓的应用场景覆盖了从低压电气柜安装、小型输送线机架拼接，到汽车外围覆盖件紧固、普通机床外防护固定的诸多工况，相比普通六角头螺栓，自带的法兰盘结构省去了单独加装平垫圈的工序，在被连接件表面硬度偏低、安装面存在轻微不平整的场景下，能有效分散螺栓头对被连接件的压应力，避免拧紧过程中压溃基材表面，也能在一定程度上降低长期受振后螺栓松动的概率。这款小规格六角法兰螺栓的设计，首先考虑的是通用装配场景下的操作便利性，头部六角尺寸遵循常规紧固件的对边公差要求，能适配普通呆扳手、套筒扳手的通用规格，不需要配备特殊工装就能完成拧紧作业，法兰盘的下表面设计有足够的平面度要求，和被连接件接触的区域没有凸起毛刺，

　　能保证拧紧后接触面的受力均匀，不会出现局部应力集中导致的法兰盘压痕过深问题。螺杆部分的长度设计覆盖了常见的薄板叠装场景，光杆段的直径和螺纹大径保持合理的差值，穿过被连接件安装孔时不会出现卡滞，螺纹段的收尾部分做了合理的退刀结构，不会出现螺纹收尾处的应力集中断裂问题，螺纹的牙型遵循普通公制螺纹的公差要求，能和同规格的标准螺母、预制螺纹孔顺畅旋合，没有卡滞或滑牙的隐患。从安装边界来看，这款螺栓的头部总高度控制在合理范围内，法兰盘的外径比六角头对边尺寸略大，在布置安装孔位时，只需要预留出扳手操作的空间即可，不需要额外预留垫圈的放置空间，对于安装空间紧凑的设备内部结构，比如小型电机的端盖紧固、气动元件的安装板固定场景，

　　能有效压缩整体结构的占用空间。设计过程中也考虑了不同工况下的受力表现，螺杆和头部衔接的位置做了圆角过渡，避免直角衔接带来的应力集中，在承受轴向拉力或者横向剪切力的时候，不会在头部衔接位置出现断裂失效，法兰盘和六角头的衔接位置也做了平滑过渡，冷镦成型的时候不会出现折叠裂纹，适合批量冷镦加工的工艺要求。在实际选型使用时，这款螺栓适合被连接件总厚度在螺杆有效夹紧长度范围内的场景，安装时不需要额外加装垫圈，法兰盘的接触面就能起到均匀承压的作用，对于有一定防松要求的普通振动工况，配合标准的弹簧垫圈或者螺纹锁固胶使用，就能满足长期紧固的要求，不需要采用特殊的防松结构。另外，螺栓的末端做了倒角处理，对准安装孔或者螺纹孔的时候能顺利导入，

　　不会因为末端的毛刺刮伤螺纹孔内壁，也能避免安装时出现螺纹错扣的问题，在自动化装配的生产线上，这种带导入倒角的螺栓也能适配自动送钉机构的要求，不会出现卡钉的问题。从结构细节来看，法兰盘的厚度从六角头位置向外缘逐渐减薄，既保证了头部和螺杆衔接位置的结构强度，也避免了法兰盘外缘过硬导致被连接件表面被压出深痕，对于铝合金、工程塑料这类硬度较低的被连接件，这种渐变厚度的法兰盘能更好地适配表面的轻微形变，保证夹紧力的均匀分布。在日常的设备维护场景中，这种标准规格的法兰螺栓互换性很强，不需要定制特殊备件，现场维护时用普通扳手就能完成拆卸和复装，法兰盘的存在也能避免反复拆装过程中螺栓头刮花被连接件的表面，对于外观有一定要求的设备外装部位，也能保持安装面的整洁。
