ISO标准C级外六角紧固螺栓结构

　　在常规钢结构搭建、普通设备机架组装、低压管路支架固定这类对紧固精度要求不算极端严苛的场景里，C级六角螺栓的出场率始终居高不下，这类紧固件不需要做精密的铰制孔配合，安装时对孔位的公差容忍度更高，现场施工时哪怕是普通作业人员用常规扳手就能完成锁紧，不需要配备扭矩精度极高的定扭工具，适配绝大多数非高精度重载的紧固需求。从结构设计逻辑来看，这类螺栓的六角头尺寸是严格遵循ISO对应标准做的参数匹配，头部的对边宽度、头部厚度都和常规开口扳手、套筒的规格完全对应，不会出现扳手卡不进去或者头部打滑的问题，螺杆部分的螺纹采用普通粗牙三角螺纹，牙型角60度，自锁性能满足常规静载场景的使用要求，螺杆光杆部分的直径略小于螺纹大径，

　　穿入安装孔时不会因为孔壁的微小毛刺出现卡滞，现场安装的顺畅度更好。实际选型时需要注意，这类C级螺栓的安装孔一般比螺杆公称直径大1到1.5毫米，允许被连接件之间存在少量的位置偏差，在做三维布局时不需要把孔位的同轴度卡到IT7级以上的精度，能大幅降低钣金件、型材件的加工精度要求，压缩整体的制造成本，很多户外的光伏支架、厂区的通风管道吊架、普通设备的外壳护板固定，都会优先选用这类紧固件，毕竟这类场景的载荷主要是静载或者小幅振动，不需要用到高精度的A级B级螺栓，成本控制和安装效率的优先级更高。从建模的细节来看，螺栓头部的六角棱边做了微小的倒钝处理，不是尖锐的直角，既符合实际冷镦加工的工艺特征，也能避免安装时棱边划伤作业人员，

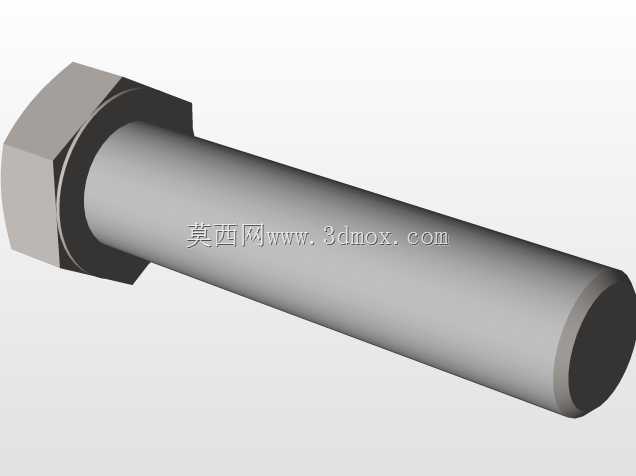

　　头部和螺杆衔接的位置有自然的过渡圆角，能减少应力集中，避免锁紧时头部和螺杆衔接处出现断裂，螺杆末端做了45度的倒角，穿入安装孔时能起到导向作用，哪怕两个被连接件的孔位有轻微错位，顺着倒角也能顺利穿入，不需要反复调整工件位置。做整机装配建模时，这类螺栓的安装边界要提前预留好扳手的操作空间，六角头对应的扳手回转半径不能和周边的筋板、管线、其他零部件产生干涉，不然实际装配时扳手卡不进去，现场只能打磨周边零件或者改用其他规格紧固件，反而耽误工期。另外要注意，C级螺栓的表面一般不做高精度的抛光处理，建模时不需要做镜面级的表面质感，保留普通冷镦加工后的哑光金属质感即可，螺纹部分的牙型不需要做过于精密的细节刻画，除非是做有限元受力分析，

　　常规装配建模里螺纹做示意性表达就足够，能降低模型的文件体量，提升大装配体的旋转、缩放操作流畅度。在不同的应用场景里，这类螺栓的长度选择要匹配被连接件的总厚度，锁紧后螺纹露出螺母2到3个牙距是比较合理的状态，既保证足够的螺纹啮合长度，不会出现滑牙脱开的问题，也不会因为露出的螺纹过长剐蹭周边的管线或者操作人员，很多新手做设计时容易忽略这个细节，选的螺栓过长，露出的螺纹部分在设备运行时和运动部件产生剐蹭，或者过短导致螺纹啮合圈数不足，受载后直接滑牙，这些都是实际工程里经常碰到的问题。还有一点，这类C级螺栓一般搭配普通C级六角螺母使用，不需要配弹簧垫圈或者平垫圈的场景也很多，比如钢结构的节点连接，靠螺栓的预紧力就能产生足够的摩擦力锁紧工件，只有在被连接件是软质材料比如铝板、塑料板的时候，才需要加平垫圈增大接触面积，避免锁紧时压坏工件表面。建模时如果是做通用标准件库，这类螺栓可以做参数化驱动，修改公称直径、螺杆长度就能快速生成不同规格的模型，不用每次都从头绘制，能大幅提升结构设计的效率，毕竟一套普通的自动化设备里，这类紧固件的使用量往往能占到零件总数量的一半以上，有准确的标准件模型，在做干涉检查、BOM统计时都能减少很多错误，避免后续采购、装配环节出现规格错配的问题。
