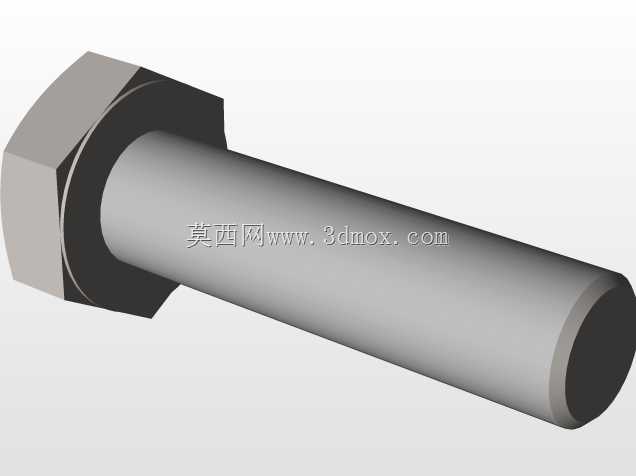

C级六角头结构连接螺栓设计

　　在各类钢结构厂房搭建、普通机械设备机架装配、低压输送管道支架固定、农用机具机架拼接这类对连接精度要求适中、承受静载或中等动载的场景里，C级六角结构螺栓是应用频次极高的紧固件。不同于需要铰制孔配合的高精度螺栓，这类螺栓的螺杆与安装孔之间预留有合理的装配间隙，现场安装时不需要对孔位做高精度铰削加工，普通冲孔或者钻孔就能满足装配要求，对于现场施工、批量组装的作业场景来说，能大幅降低装配环节的工时消耗，尤其适合野外作业、工地现场拼装这类加工条件有限的工况。

　　从功能特性上看，这类螺栓的六角头部设计充分考虑了普通扳手的夹持需求，头部的对边尺寸、头部厚度都匹配常规呆扳手、活动扳手、套筒的作业空间，拧紧过程中受力面均匀，不会因为夹持力不均出现棱角崩损的情况。螺栓的螺纹部分采用普通公制粗牙螺纹，牙型角60度，螺纹的旋合长度适配常规被连接件的总厚度，不需要额外配做过长的螺纹段，既保证足够的螺纹啮合强度，又避免多余螺纹外露造成的磕碰、积灰问题。螺杆部分采用光杆设计，光杆段的直径略小于螺纹大径，装配时能顺利穿过预留的安装孔，不会因为孔壁的微小毛刺出现卡滞。

　　设计这类螺栓的时候，首先要匹配对应ISO标准的尺寸公差要求，头部的六角成型要保证各边的对称度，避免拧紧时出现偏载；螺杆与头部的过渡位置采用合理的圆角过渡，避免应力集中导致的头部断裂问题，这个圆角的尺寸不能过大，否则会导致螺栓头部无法贴紧被连接件表面，出现连接松动的隐患；螺纹的收尾段设置合理的退刀结构，保证螺纹能顺畅旋入螺母，不会出现首牙乱扣的问题。考虑到C级螺栓的应用场景多为非高精度连接，螺栓的表面处理一般采用普通氧化或者镀锌处理，满足基础的防锈需求即可，不需要过高的表面处理精度，平衡制造成本与使用需求。

　　从安装边界来看，这类螺栓的安装孔直径一般比螺杆大1到1.5毫米，允许被连接件之间存在微小的位置偏差，适配现场拼装时的孔位误差；拧紧时的预紧力不需要达到高强度螺栓的预紧要求，采用普通扳手拧紧到规定力矩即可，不需要额外的扭矩校准工序，适合大批量快速装配。被连接件的贴合面不需要做高精度的铣削加工，普通热轧钢材的表面就能满足贴合要求，只要去除表面的焊渣、氧化皮凸起，保证头部和螺母能平稳贴紧即可。在实际选型时，需要根据被连接件的总厚度选择对应螺杆长度，保证拧紧后螺母外露出2到3牙螺纹，既保证足够的啮合扣数，又不会因为外露螺纹过长造成材料浪费或者干涉其他部件。

　　这类螺栓在日常运维中也具备足够的便利性，一旦连接部位需要拆解，普通扳手就能完成拆卸，拆卸后的螺栓只要螺纹没有损伤、头部没有变形，就可以重复使用，对于需要经常拆解维护的机架、防护栏、设备外罩等部位来说，维护成本远高于铆接、焊接等不可拆连接方式。在承受载荷方面，C级六角螺栓主要承受轴向的拉力以及横向的剪切力，因为装配间隙的存在，横向载荷主要靠被连接件之间的摩擦力承担，所以在有较大冲击载荷、交变载荷的部位，需要配套防松垫圈或者采用双螺母防松结构，避免长期运行中出现螺母松动脱落的问题。
