C级短款六角头结构紧固螺栓

　　在钢结构厂房的次梁拼接节点、普通输送设备的机架拼装、低压配电柜的柜体连接这类对精度要求适中、需要承受中等静载荷的装配场景里，这类C级短六角结构螺栓是应用频次极高的紧固零件。不同于需要配合铰制孔实现精准定位的高精度螺栓，这类螺栓的杆身与安装孔之间预留有合理的装配间隙，现场穿装作业时不需要反复对位调整，对于批量安装的施工现场来说，能大幅降低装配环节的时间成本，尤其适合野外作业、现场施工条件有限的安装场景。

　　从结构设计逻辑来看，六角头的外形选择完全适配工程现场最通用的紧固工具，不管是普通活动扳手、开口定尺寸扳手还是套筒扳手，都能可靠夹持头部的六个受力面，拧紧过程中不会出现打滑脱力的问题，头部厚度的取值经过长期工程验证，既保证拧紧时头部有足够的抗剪切强度，不会因为施加额定拧紧力矩出现头部开裂、棱角崩损的问题，也不会因为头部过于突出占用额外的安装空间，在一些有外部护板覆盖、预留装配间隙较小的位置，短尺寸的杆身设计刚好能适配叠层总厚度较小的连接件，不会出现螺栓穿出过长、需要额外切割多余杆身的麻烦，也避免了杆长不足导致啮合扣数不够、连接可靠性下降的隐患。

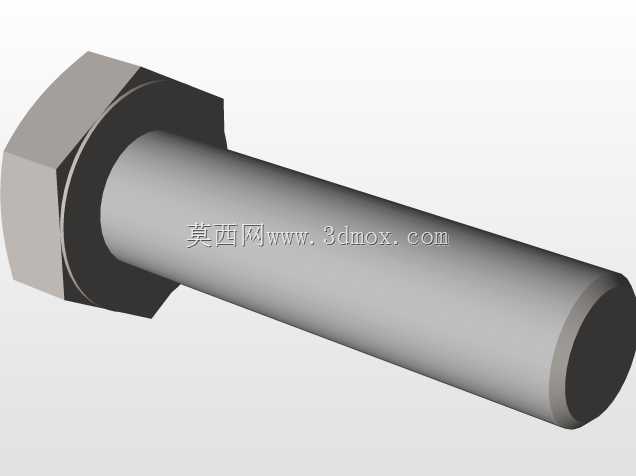

　　设计这类螺栓的三维模型时，首先要明确头部六角的对边、对角尺寸公差，C级螺栓的公差带相对宽松，建模时不需要按照精密配合的精度去预留极小的间隙，重点要还原头部与杆身衔接处的过渡圆角，这个位置是应力集中的高发区域，如果建模时直接做直角衔接，后续做有限元受力分析时会出现不符合实际的应力极值，和实际零件的受力状态偏差极大。杆身部分的圆柱度要符合普通冷镦加工的成型特征，不需要刻意做过高的表面光洁度建模，螺纹段的长度要匹配短螺栓的常用啮合长度，保证穿装后螺母能完全拧入螺纹段，且至少露出2到3个螺距的长度，满足工程验收的基本要求。

　　从安装边界来看，这类螺栓的安装空间只需要预留出扳手转动所需的最小空间即可，六角头的外接圆尺寸决定了安装孔周边的最小避让距离，设计连接件的孔位时，孔边到零件边缘的距离要大于螺栓头部外接圆半径加上扳手活动的最小余量，避免出现扳手卡滞、无法正常拧紧的情况。短杆身的设计决定了它适用的被连接件总厚度区间较窄，选型时需要提前核算叠层零件的总厚度，加上垫圈厚度、螺母厚度之后，确保剩余的螺纹长度足够完成拧紧作业，不能用在叠层过厚的连接节点上，否则会出现螺纹啮合不足、受载后滑牙脱开的问题。

　　在实际设备运维场景里，这类螺栓的拆装便利性也很突出，因为配合间隙较大，设备使用多年后出现轻微锈蚀、孔位轻微错位的情况下，依然可以顺利拆卸更换，不需要做铰孔、扩孔的二次加工，对于需要定期拆解维护的设备框架、防护栏、走台踏板这类结构来说，维护成本远高于高精度的配合螺栓。它的受力特性以承受轴向拉紧力为主，也能承受一定程度的横向剪切力，但因为杆孔之间存在间隙，不能用在有精准定位要求、承受反复交变重载或者冲击载荷的核心传力节点上，这类场景还是需要配合定位销或者更高精度等级的螺栓使用，这点是结构选型时需要明确区分的应用边界。建模过程中还要注意螺栓末端的倒角处理，这个小结构是为了安装时顺利穿入孔位、也方便螺母顺利对准螺纹起始端，虽然结构尺寸很小，但却是实际零件必不可少的工艺结构，建模时不能省略，否则模型和实际加工出来的零件会存在细节偏差，后续出工程图或者做装配模拟时也会出现不符合实际装配逻辑的问题。
