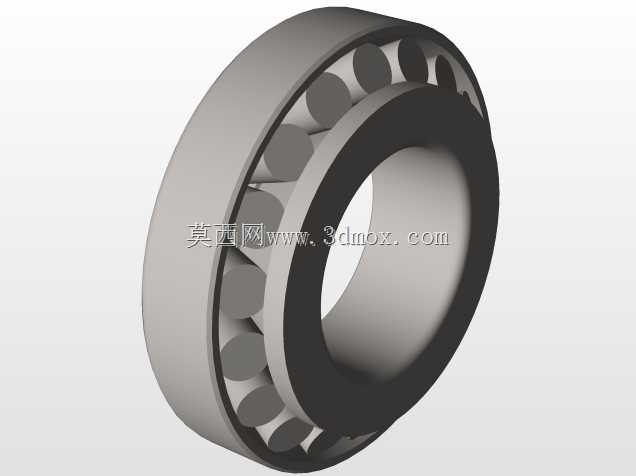

圆锥滚子轴承三维结构设计模型

　　在各类需要承受复合载荷的旋转传动场景中，圆锥滚子轴承是应用极为广泛的核心支承部件，从商用车的车桥轮端、机床主轴的支承端，到减速机的输入输出轴系、工程机械的铰接回转部位，都能看到这类轴承的实际应用。区别于深沟球轴承仅能承受径向载荷的特性，圆锥滚子轴承的滚子与滚道采用锥面设计，接触线存在合理的接触角，可同时承受径向载荷与单向轴向载荷，当采用成对安装的配置形式时，还可承受双向轴向载荷，适配轴系在运转过程中产生的复合受力工况。

　　从结构设计逻辑来看，这类轴承的设计核心围绕滚动体与内外圈滚道的锥度匹配展开，内圈带有挡边结构，可对滚子形成轴向限位，保持架将多组圆锥滚子均匀分隔在滚道圆周方向，避免滚子在运转过程中发生相互摩擦与碰撞，保证滚动过程的顺畅性。设计过程中需要严格控制滚子的锥角与滚道锥角的一致性，确保所有滚子在承载时受力均匀，避免局部应力集中导致的早期点蚀失效，同时要合理设置滚子与滚道的接触应力范围，兼顾承载能力与运转时的摩擦损耗。

　　从实际安装与使用的角度，这类轴承属于分离型轴承，内圈组件与外圈可分别进行装配，在轴系设计时需要预留对应的安装边界，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔多采用过渡或间隙配合，装配时可通过调整内圈与外圈的相对轴向位置，调整轴承的游隙大小，适配不同工况下的热膨胀需求，避免运转过程中出现卡滞或游隙过大导致的振动问题。在重载工况下，这类轴承的滚子大端与内圈挡边之间会形成稳定的润滑油膜，降低滑动摩擦带来的温升，设计时需要保证挡边的角度与滚子端面的球面轮廓匹配，形成合理的楔形润滑间隙，保证润滑介质能够顺利进入接触区域。

　　在不同的应用场景中，这类轴承的尺寸系列会根据载荷等级进行匹配，轻载高速的场景会选择小接触角的尺寸系列，重载低速的场景则选用大接触角的加强型结构，部分需要承受较大倾覆力矩的轴系，还会采用双列圆锥滚子轴承的结构形式，提升整体的支承刚度。建模过程中需要准确还原各部件的几何特征，包括滚子的圆锥轮廓、保持架的兜孔结构、内外圈的滚道锥面与挡边结构，同时要保证各部件装配后的相对位置关系准确，可直接用于后续的轴系装配干涉检查、受力仿真分析等工作，为结构设计阶段的选型验证提供直观的三维参考。
