圆锥滚子轴承4iso结构三维设计

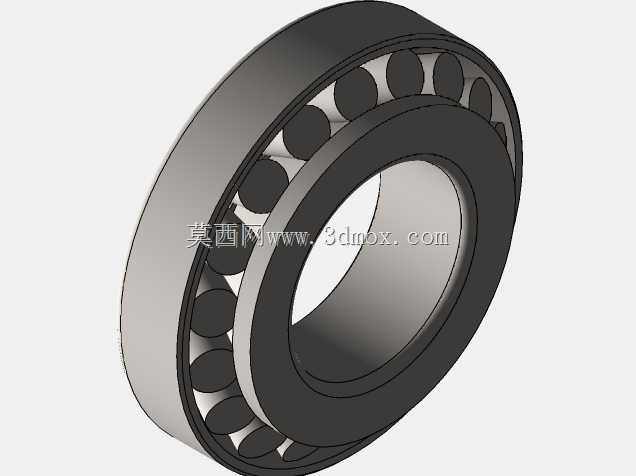

　　在各类承受复合载荷的回转传动场景中，圆锥滚子轴承始终是核心的支撑承载部件，这类轴承的设计核心在于同时承担径向载荷与单向轴向载荷，相比深沟球轴承，其线接触的滚动体与滚道结构能提供更高的承载上限，在商用车车桥、机床主轴、重型减速机输出端、矿山设备回转机构中都有广泛应用。本次呈现的圆锥滚子轴承结构，采用ISO标准尺寸体系设计，整体为分离型结构，内圈组件与外圈可分别独立安装，能适配不同装配工况下的安装需求，避免过盈装配时对滚道工作面造成损伤。从结构设计逻辑来看，圆锥滚子的锥角设计直接决定了轴承的轴向承载能力，锥角越大可承受的轴向载荷越高，该模型中滚动体沿内圈滚道均匀排布，保持架采用冲压窗式结构，将每颗滚子独立分隔，

　　既保证滚子运转时的间距均匀，避免滚动体之间的直接摩擦碰撞，又能在润滑脂填充时预留足够的储脂空间，保障低速重载工况下的润滑持续性。在实际设备选型匹配时，首先需要确认轴承的安装边界尺寸，包括内圈内径、外圈外径、装配总宽度这三个核心安装参数，同时要核对轴肩与座孔的挡肩高度，避免挡肩过高接触保持架造成运转干涉，或是挡肩过低无法提供足够的轴向定位支撑。这类轴承在装配时需要调整轴向游隙，游隙过小会导致运转温升过高、滚道过早磨损，游隙过大则会造成回转精度下降、传动振动加剧，因此在三维建模阶段就需要预留出调整垫片的安装空间，方便现场装配时通过垫片厚度微调游隙值。从外形结构来看，该轴承的外圈滚道锥面与内圈滚道锥面、

　　滚子锥面的投影会交汇于轴承轴线上的同一点，这是圆锥滚子轴承保证纯滚动、减少滑动摩擦的核心设计要点，建模过程中需要严格保证各锥面的锥度匹配关系，避免出现锥面交点偏移导致的运转卡滞问题。在实际应用场景中，这类轴承常成对使用，可采用背对背、面对面或是串联的安装方式，分别适配不同的载荷方向与刚度需求，比如在商用车的前轮轮毂位置，多采用背对背安装的一对圆锥滚子轴承，可同时承受车轮传递来的径向冲击力与转弯时的双向轴向力，保障车辆行驶的稳定性；在减速机的输入输出轴端，这类轴承可配合轴端锁紧螺母调整预紧量，提升轴系的回转刚度，降低齿轮啮合时的振动噪声。建模过程中对滚动体与滚道的接触位置做了精准的配合约束，保持架的窗孔与滚子之间预留了合理的运转间隙，

　　既还原了真实轴承的装配关系，也能在三维装配仿真中模拟轴承的回转动作，方便工程师在整机设计阶段做干涉检查、装配路径规划，提前规避后续实际生产装配中可能出现的结构冲突问题。对于设备维护场景而言，这类分离型结构的轴承可在不拆卸外圈的情况下单独取出内圈与滚子组件，方便定期检查滚道与滚子的磨损情况，及时补充润滑脂或是更换失效部件，降低设备的停机维护成本。在重型输送设备的托辊支撑、工程机械的回转铰接点、农业机械的传动轮系中，这类圆锥滚子轴承都凭借其优异的复合载荷承载能力、可靠的运转稳定性得到大量应用，建模时还原的所有结构细节都与实际工业应用中的标准轴承完全一致，可直接用于整机的虚拟装配、运动仿真、工程出图等设计环节，帮助结构工程师快速完成轴系部件的选型匹配与结构设计工作。
