ISO标准圆锥滚子轴承结构设计

　　在各类需要同时承受径向载荷与单向轴向载荷的回转工况中，圆锥滚子轴承是应用极为广泛的支撑部件，从商用车的驱动桥主减速器、差速器总成，到机床主轴的重载支撑端、矿山输送设备的托辊辊组、工程机械的行走机构回转节点，再到风电齿轮箱的低速级传动支撑，都能见到这类轴承的身影。和深沟球轴承这类点接触的滚动轴承不同，圆锥滚子轴承的滚动体为截锥形，内圈、外圈的滚道同样具备对应锥度，滚动体与滚道之间为线接触状态，承载能力远高于同尺寸规格的球轴承，尤其适合重载、存在冲击载荷的回转场景。

　　这款符合ISO标准的圆锥滚子轴承，在设计阶段就严格遵循通用安装尺寸规范，保证同型号产品的跨厂商互换性，不需要对安装位做额外修配就能直接替换使用。从结构上看，轴承主要由冲压保持架、锥形滚子、内圈（带双挡边）、可分离外圈四个部分组成，安装时可以将内圈组件与外圈分开装配，这一特性给过盈配合的装配作业带来了很大便利——比如在车桥轮毂的装配场景中，内圈可以先通过热装工艺压装到轴颈上，外圈单独压入轴承座孔，最后合装即可，不需要强行将整个轴承压入配合位，能有效避免装配过程中滚动体、滚道表面被磕碰损伤。

　　设计过程中，滚动体的锥角是核心参数之一，锥角的大小直接决定了轴承的轴向承载能力：锥角越大，可承受的轴向载荷上限越高，但对应的极限转速会有所降低，因此针对不同的工况场景，锥角参数会做对应匹配。这款轴承的接触角设计兼顾了中等转速下的径向、轴向复合承载需求，适合多数通用传动场景使用。保持架采用冲压钢板材质，通过兜孔将每一个锥形滚子均匀分隔，避免滚子在运转过程中相互接触摩擦，同时引导滚子在滚道内正确运转，防止滚子出现歪斜、卡滞的问题；保持架的冲压成型精度直接影响轴承的运转平稳性，兜孔与滚子之间预留了合理的间隙，既保证滚子可以灵活转动，又不会出现过大的窜动。

　　从安装边界来看，这类轴承的安装轴颈、座孔都有严格的尺寸公差与形位公差要求：轴颈的圆柱度、肩台的端面跳动必须控制在标准范围内，否则会导致轴承安装后出现偏载，滚道局部应力集中，大幅缩短轴承的使用寿命。装配时通常需要成对使用这类轴承，采用背对背、面对面或者串联的安装方式，通过调整锁紧螺母的预紧量，给轴承施加合适的预载荷，消除轴承内部的游隙，提升轴系的支撑刚度，避免运转过程中轴系出现窜动。比如在机床主轴的支撑结构中，合理的预紧可以显著提升主轴的回转精度，降低切削过程中的振动，保证工件的加工表面质量。

　　在实际使用过程中，圆锥滚子轴承属于可分离型轴承，日常维护时可以方便地拆解检查滚道、滚动体的磨损情况，及时补充润滑脂。和调心滚子轴承相比，它不具备调心性能，因此对安装轴与座孔的同轴度要求更高，如果轴系存在较大的同轴度误差，会加速轴承的磨损，甚至出现滚子卡滞、烧蚀的故障。在选型阶段，需要根据轴系的载荷大小、转速范围、工作温度、润滑条件等参数，匹配对应规格的轴承，同时核算额定动载荷、额定静载荷的安全系数，保证轴承在设计寿命周期内可以稳定运转。

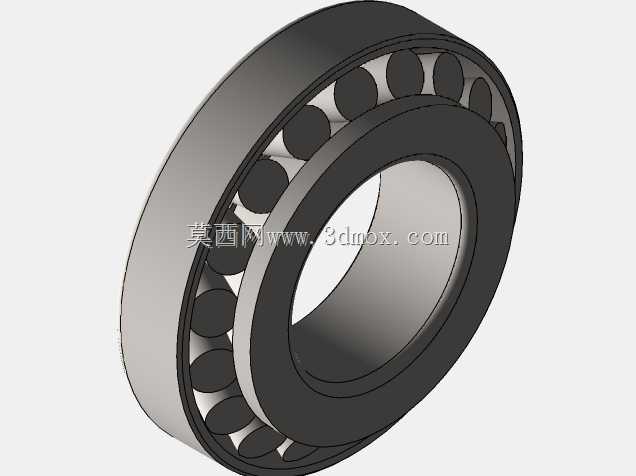

　　这款轴承的三维结构完整还原了各零件的配合关系，包括滚子与滚道的接触位置、保持架的兜孔结构、内圈挡边的限位结构、外圈的安装配合面等细节，在做设备整体的三维装配设计时，可以直接调用该模型完成轴系的虚拟装配，检查轴承与周边零件的干涉情况，验证轴肩、轴承座孔的尺寸设计是否合理，提前发现装配干涉、安装空间不足等设计问题，减少后续实物试制阶段的设计变更，缩短产品的研发周期。对于刚接触机械传动设计的从业者来说，通过拆解该模型的结构，也能直观理解圆锥滚子轴承的工作原理、各零件的功能作用，掌握这类轴承的选型、装配要点，避免在实际设计中出现选型错误、装配工艺不合理等问题。
