推力滚子轴承结构三维设计模型

　　在重型机床主轴轴向定位、大型减速机低速重载输出端、起重设备回转支承、冶金设备压下机构这类需要承受大轴向载荷的工况场景中，推力滚子轴承是核心的承载传动零件，其结构设计的合理性直接决定整套设备的轴向承载能力、运转精度与服役寿命。不同于深沟球轴承这类可同时承受径向与少量轴向载荷的通用轴承，推力滚子轴承的核心设计目标就是承载沿轴线方向的载荷，其滚动体采用圆柱或圆锥滚子结构，相比同尺寸的推力球轴承，线接触的承载形式能提供数倍的轴向承载能力，更适合重载、低速的轴向承载工况。

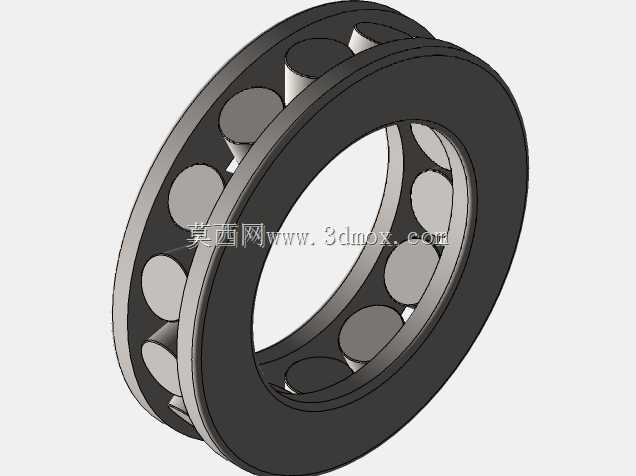

　　从结构设计逻辑来看，这套模型还原了推力滚子轴承的核心组成：上下两片平行的轴圈与座圈，中间的保持架组件，以及均匀排布在保持架兜孔内的滚子。设计过程中首先要明确安装边界：轴圈与设备的转动轴采用过盈配合，随轴一同转动，其内孔尺寸与配合轴径的公差带需匹配对应工况的载荷等级，重载工况下通常选用较紧的过盈配合避免轴圈与轴之间出现相对滑动磨损；座圈则安装在设备的轴承座孔内，通常采用间隙配合，允许座圈在安装过程中自适应微小的同轴度误差，避免安装偏差导致的滚子偏载。

　　滚子的排布设计是这类轴承的核心要点，模型中滚子沿保持架周向均匀分布，每个滚子的轴线都指向轴承的回转中心，保证滚子在承受轴向载荷时，滚动面与轴圈、座圈滚道实现全宽线接触，避免局部应力集中。保持架的兜孔设计需要兼顾滚子的活动间隙与限位功能，既要保证滚子在运转过程中能自由滚动，不会出现卡滞，又要限制滚子的轴向与径向窜动，避免滚子在非承载区出现歪斜、脱落的问题。在实际选型应用中，这类轴承不能单独承受径向载荷，必须搭配能承受径向载荷的径向轴承组合使用，因此在整机结构设计时，需要预留出推力滚子轴承与径向轴承的安装空间，保证两套轴承的同轴度公差在允许范围内，避免附加弯矩对轴承造成额外载荷。

　　从安装尺寸边界来看，这类轴承的轴向安装尺寸需要考虑轴圈、座圈的厚度，以及滚子组件的装配高度，同时要预留合适的轴向预紧间隙——预紧量过大会导致轴承运转时摩擦温升过高，加速磨损；预紧量过小则会导致轴系出现轴向窜动，影响设备的运转精度。在三维建模过程中，需要严格还原各零件的配合关系：轴圈与轴的配合面、座圈与轴承座的配合面、滚子与滚道的接触线、保持架与滚子的间隙都需要精准建模，方便后续在整机装配中做干涉检查、载荷仿真分析。对于结构设计从业者来说，这类标准传动件的精准三维模型，能大幅缩短整机设计的建模周期，同时可以直接导入仿真模块，对轴系的轴向承载变形、轴承接触应力分布做前置验证，避免后期样机试制阶段出现轴承选型不当、安装空间不足的问题。在冶金轧钢设备的压下机构中，这类轴承需要承受轧制过程中巨大的轴向轧制力，因此设计时滚道的表面硬度、滚子的材质热处理工艺都有严格要求，三维模型中也预留了滚道倒角、滚子修缘的细节特征，还原了实际产品的工艺设计细节，避免应力集中导致的滚道剥落、滚子碎裂问题。
