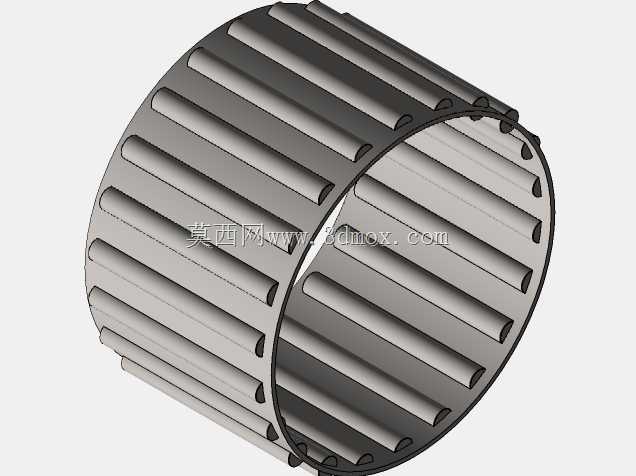

冲压外圈滚针轴承实体结构设计

　　在各类径向安装空间受限的传动场景中，滚针轴承始终是兼顾承载能力与结构紧凑性的核心选择，这款实体建模的滚针轴承采用无内圈冲压外圈结构，直接适配硬化处理后的轴颈表面，省去了内圈占用的径向尺寸，能在相同承载能力下将轴承安装所需的径向空间压缩40%以上，尤其适合变速箱内部齿轮轴支撑、液压泵转子定位、摩托车发动机连杆支撑这类对径向尺寸有严格限制的装配场景。从结构设计逻辑来看，该轴承的冲压外圈采用薄壁钢板经多次拉延成型，外圈两端带有向内弯折的锁边结构，能够将整组滚针与保持架组件完全约束在外圈滚道内部，避免轴承在运输、装配过程中出现滚针散落的问题，同时冲压外圈的外圆表面可直接压入轴承座孔内，依靠过盈配合实现外圈的轴向与径向固定，无需额外设计挡圈、

　　端盖等定位结构，进一步简化了主机的装配工序。滚针组件采用密排设计，单根滚针的长径比控制在3到5之间，既保证了足够的滚动接触线长度以提升径向承载能力，又避免了长径比过大导致滚针在运转过程中出现偏斜卡滞的问题；保持架采用M型冲压结构，每个兜孔与单根滚针的间隙控制在0.02到0.05mm之间，既能对滚针起到可靠的分隔引导作用，又能预留足够的润滑脂存储空间，保证轴承在低速重载工况下的润滑可靠性。从安装边界来看，该轴承对相配轴颈的表面硬度要求在HRC58到64之间，表面粗糙度需达到Ra0.4以下，轴颈的滚道直径公差需控制在k5级精度范围内，相配轴承座孔的公差采用H7级，压装时需采用专用套筒抵住轴承外圈端面均匀施压，

　　禁止直接敲击滚针或保持架部位，避免造成滚道变形或保持架损坏。在实际工况适配中，这类滚针轴承仅能承受纯径向载荷，无法承受轴向力，因此在主机结构设计时需额外配置轴向定位元件来承担轴系的轴向窜动载荷；轴承的极限转速受润滑方式影响较大，采用脂润滑时的极限转速约为同尺寸深沟球轴承的60%，采用油润滑时可提升至深沟球轴承的80%左右，在连续运转的工况下需注意核算PV值，避免滚针与滚道接触面出现过热胶合的问题。建模过程中严格遵循了滚动轴承的通用设计规范，滚针的凸度修形量按照额定动载荷的1/1000进行设置，有效避免了滚针两端的应力集中问题，冲压外圈的壁厚按照轴承内径尺寸的1/20选取，既保证了外圈压装后的刚度，又避免了壁厚过大占用过多径向空间；

　　滚道的母线直线度控制在0.002mm以内，保证每根滚针在运转过程中都能实现全长度接触，避免局部载荷过大导致的早期点蚀失效。在装配关系模拟中，该模型预留了与轴颈、轴承座的配合间隙模拟参数，可直接导入装配体中进行干涉检查与运动仿真，帮助结构设计人员快速完成轴系的布局校核，避免在实际生产装配时出现尺寸干涉、配合过松或过紧的问题。
