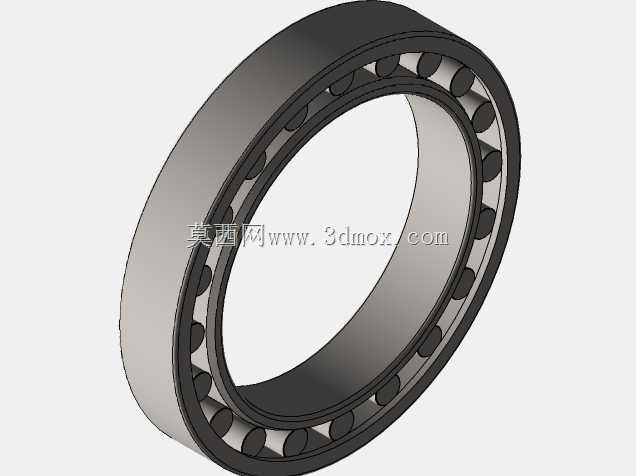

径向圆柱滚子轴承三维结构设计

　　在各类重载传动系统的设计选型中，径向圆柱滚子轴承始终是承担径向载荷的核心支撑部件，其结构合理性直接决定整套设备的运行寿命与传动精度。不同于深沟球轴承的点接触承载形式，这类轴承依靠圆柱滚子与滚道的线接触实现载荷传递，相同径向尺寸下的额定动载荷能提升40%以上，尤其适配冶金轧机辊道、矿山破碎机主轴、重型减速机输入输出轴这类存在大径向冲击载荷的工况场景，在设备长期连续运行的状态下，能有效降低滚道接触应力集中带来的疲劳剥落风险。

　　从实际安装适配的角度看，这类轴承的内外圈大多采用可分离式结构设计，内圈与轴颈采用过盈配合随轴转动，外圈与轴承座孔采用过渡配合起固定支撑作用，部分带挡边的型号还能承受一定限度的单向轴向载荷，可在轴系热伸长时作为游动端轴承使用，避免轴系热胀冷缩产生的附加应力损坏配合面。设计建模过程中，首先要明确滚子的排布逻辑：滚子直径与长度的比值控制在1:1.2到1:1.5区间，避免长径比过大导致滚子在运转中出现歪斜卡滞，相邻滚子间的保持架兜孔间隙要预留0.2到0.5毫米的活动量，既保证滚子能顺畅滚动，又不会出现滚子间的直接摩擦碰撞。

　　滚道的形位公差控制是建模时的核心细节，内圈滚道与内孔的同轴度、外圈滚道与外圆的同轴度需要控制在IT5级精度以内，滚道表面的粗糙度要达到Ra0.8以下，减少滚子滚动时的摩擦阻力。保持架采用冲压钢保持架的结构形式，兜孔边缘做圆弧倒角处理，避免尖角与滚子端面产生刮擦，在高速运转工况下的型号还会在保持架上设计润滑脂导流槽，让润滑脂能均匀分布在每个滚子与滚道的接触面上，降低运转温升。

　　安装边界的尺寸匹配上，轴承的轴向定位台阶高度要低于内圈挡边高度，保证拆卸时拉马的卡爪能顺利勾住内圈端面，不会出现拆卸时卡滞损坏轴承配合面的问题。轴承座孔的倒角尺寸要大于轴承外圈的倒角尺寸，方便压装时外圈能顺利导入座孔，不会出现倒角干涉导致的安装偏斜。在轴系的整体布局中，这类轴承通常成对布置在支撑点两侧，跨距根据轴的挠度计算结果调整，当轴的转速低于极限转速的60%时，可适当加大滚子直径提升承载能力，当转速接近极限转速时，则要适当减小滚子直径，降低滚子公转产生的离心力，避免保持架出现过量变形。

　　实际运维场景中，这类轴承的失效大多源于安装偏斜或润滑不足，建模时可在内外圈对应位置预留润滑脂注油通道的对接结构，保证运维时润滑脂能直接到达滚道接触区，无需拆解设备即可完成补脂操作。对于存在粉尘、水汽侵入风险的工况，还可在轴承两侧配套设计密封槽结构，安装接触式橡胶密封圈，阻挡外界杂质进入滚道，避免杂质造成的滚道磨粒磨损。在三维建模的细节处理上，要还原滚子与滚道间的初始接触角，修正滚子端部的修形曲线，避免滚子端部出现应力集中，让载荷能均匀分布在滚子的整个接触长度上，这一细节直接决定轴承在重载冲击下的使用寿命，也是区别于简化模型的核心设计点。
