在轻工包装、纺织机械、小型自动化送料机构的设计场景中,经常会遇到需要同时实现定比旋转传动与定点往复驱动的工位,传统设计往往会在传动齿轮旁额外加装独立凸轮轴,通过齿轮啮合带动凸轮转动,这种布局不仅会占用更多的安装空间,还会因为多组传动副的存在带来累计间隙,长期运行后往复动作的触发精度会逐步下降,维护时也需要分别调整齿轮啮合间隙与凸轮的相位角度,调试效率偏低。这款集成式带凸轮的齿轮结构,正是针对这类紧凑工位的需求设计,将传动齿圈与凸轮工作面直接集成在同一回转基体上,从根源上消除了分体装配带来的相位误差,也大幅压缩了机构的轴向安装尺寸。

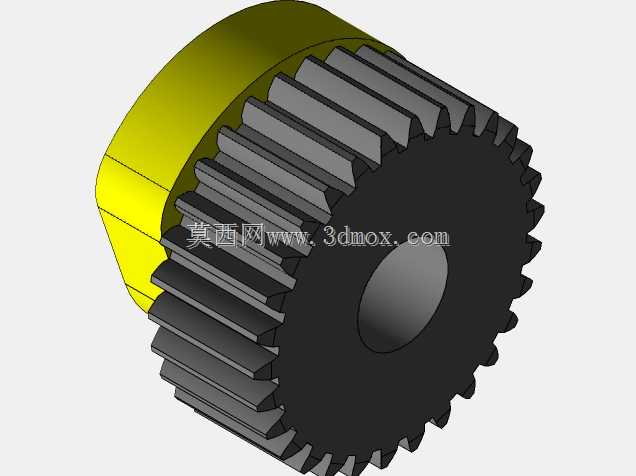

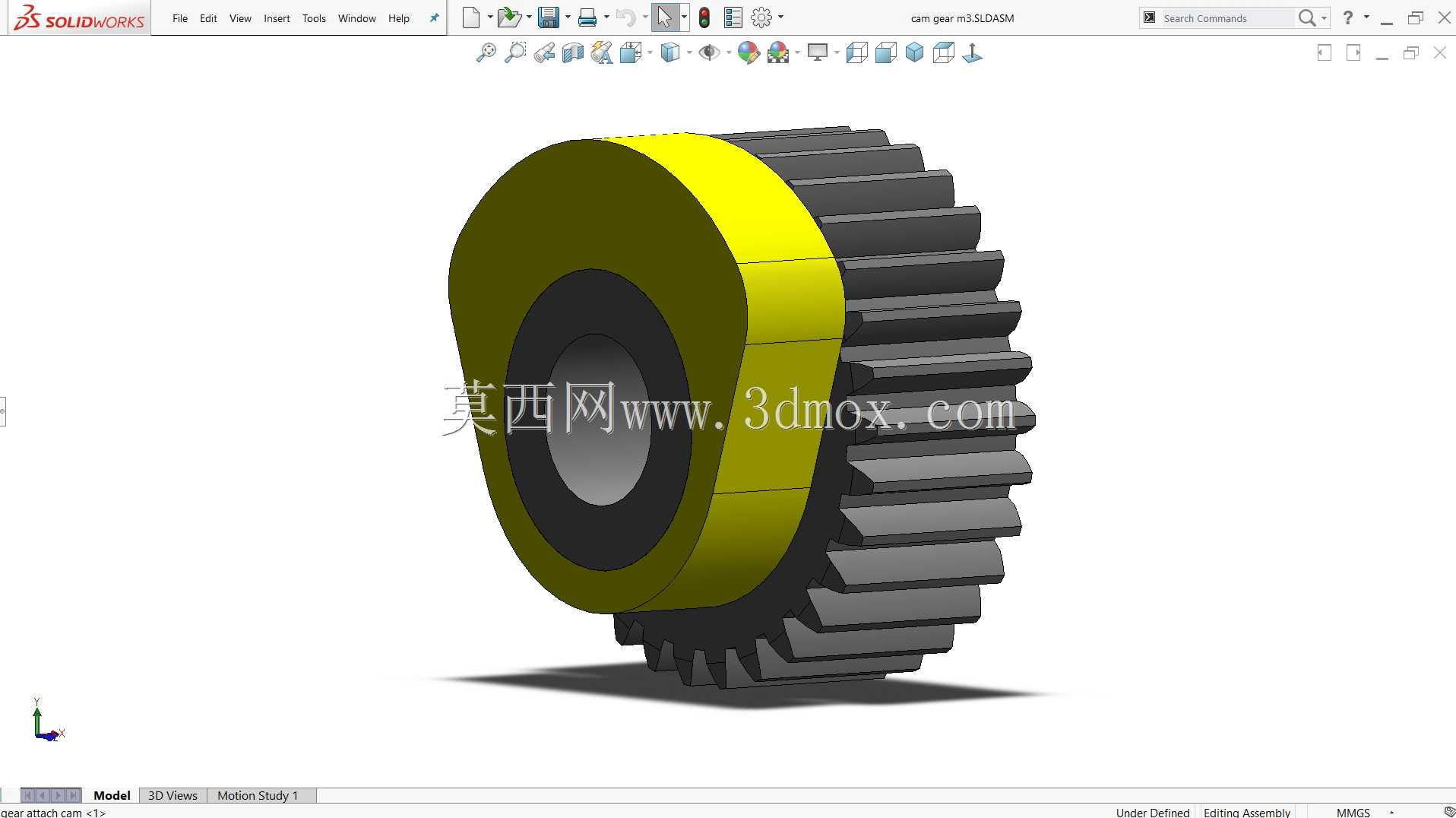

从结构功能上看,该构件的外侧为标准渐开线圆柱直齿,可与同模数的配对齿轮正常啮合,传递恒定传动比的旋转动力,满足工位间的同步传动需求;与齿圈同轴设置的偏心凸轮轮廓面,可直接与从动件的滚轮或平底接触,在齿轮随轴转动的过程中,凸轮轮廓会推动从动件按照预设的行程规律做往复直线运动,不需要额外设置独立的凸轮驱动回路。这种设计将两个独立传动构件的功能合二为一,回转过程中齿部的传动动作与凸轮的驱动动作完全同步,不存在传动滞后,非常适合对动作时序精度要求较高的工位,比如小型包装机的推料工位、纺织设备的挑线驱动工位、自动装配线的间歇顶料工位,都可以直接采用该结构替代传统的分体传动组合。
在设计思路上,该结构的凸轮部分与齿轮基体采用一体化成型结构,凸轮轮廓的基圆与齿轮内孔保持同轴,避免了分体装配时的同轴度误差;凸轮的工作段轮廓根据常用的等速运动规律做了修形,在推程和回程的起始、终止位置设置了微小的过渡圆角,减少从动件启动和停止瞬间的刚性冲击,降低运行过程中的噪音与磨损。齿部参数按照通用机械传动的常用模数设计,齿宽与凸轮段的轴向厚度保持合理比例,既保证轮齿的啮合接触强度足够,也让凸轮工作面有充足的接触宽度,避免从动件接触时出现偏载。内孔为标准光孔设计,可根据实际安装需求加工键槽或采用紧定螺钉固定,适配不同直径的安装传动轴,不需要额外定制特殊规格的轴件。
从安装边界来看,该构件的最大外缘由齿顶圆与凸轮的最大偏心距共同决定,设计安装腔时需要预留足够的径向空间,避免凸轮转动到最大偏心位置时与腔体内壁发生干涉;轴向尺寸上,凸轮段与齿段相邻布置,总轴向长度比同规格普通齿轮增加约三分之一,安装时需要在轴上预留对应的轴向定位空间,采用轴肩与挡圈配合的方式即可完成轴向固定,不需要额外设计复杂的定位结构。凸轮工作面的粗糙度要求与齿面保持同一精度等级,长期运行时可在接触面涂抹润滑脂减少磨损,从动件端部建议加装滚轮结构,将滑动摩擦转化为滚动摩擦,进一步延长构件的使用寿命。
实际选型应用时,需要根据机构的传动比要求匹配对应齿数的该型构件,同时根据往复行程的需求确认凸轮的偏心距是否符合工位要求,若需要特殊的运动规律,也可以在该基础结构上调整凸轮轮廓曲线,不需要改动齿部与内孔的安装参数,即可适配不同的工位动作需求。相较于分体式的齿轮加凸轮组合,该集成结构的零件数量更少,装配时只需要一次定位即可同时完成传动与凸轮机构的相位校准,大幅缩短设备的装配调试周期,也减少了后期维护时需要调整的点位,在小型自动化设备的紧凑工位设计中,能够有效平衡传动精度、安装空间与维护成本的需求。
