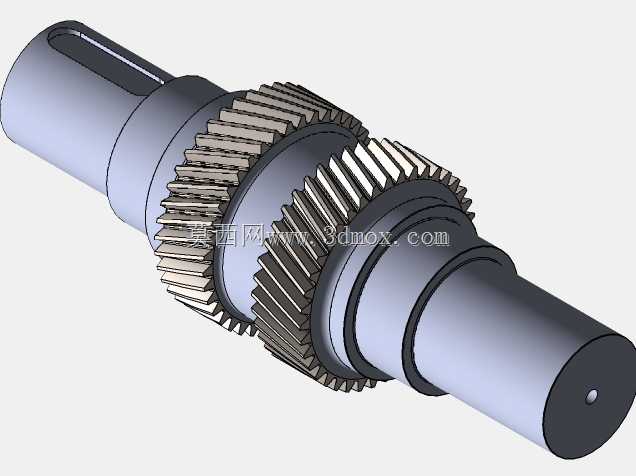

带双联斜齿的传动螺旋轴结构

　　在重载传动系统的布局中，这类带双联斜齿的螺旋轴往往承担着核心的扭矩传递与转速匹配作用，常见于中重型商用车变速器、工业减速机的中间轴工位，也会出现在部分需要平稳换向的机床主轴进给传动链中。不同于单齿轮轴的设计，这类轴体将两个旋向相反、螺旋角参数一致的斜齿轮直接集成在轴身中段，省去了齿轮与轴的键连接装配环节，从根源上避免了键侧间隙带来的传动回差，也减少了装配时的同轴度找正工作量。

　　从实际工况适配角度看，两个反向斜齿的组合设计，核心是抵消斜齿轮传动时产生的轴向推力。常规单斜齿轮啮合过程中，齿面接触力会分解出沿轴线方向的分力，这个力需要额外配置推力轴承或者锁紧结构来承载，长期运行下容易造成轴承端面磨损、轴系窜动，而反向双联斜齿在啮合时，两个齿轮产生的轴向分力大小接近、方向相反，能在轴系内部实现力的自平衡，大幅降低两端支撑轴承的轴向载荷，延长轴承的维护周期，也能让传动过程的噪音控制表现更好，尤其适合转速波动范围大、启停频繁的传动场景。

　　设计这类轴体时，首先要匹配啮合齿轮的参数，两个斜齿的法向模数、压力角需要和对应啮合的从动齿轮完全一致，螺旋角的加工精度直接影响轴向力的抵消效果，通常齿向公差需要控制在GB/T 10095的6级精度以上，避免两个齿的轴向力差值过大带来额外的轴系负载。轴身的台阶布局需要兼顾安装边界：两端的轴颈是支撑轴承的安装位，直径需要匹配选定的圆锥滚子轴承或者深沟球轴承内孔尺寸，轴颈的长度要对应轴承座的安装深度，预留好轴承端盖的密封件安装空间；其中一端的轴头加工有键槽，用来连接动力输入的联轴器或者同步带轮，键槽的宽度深度需要根据传递的最大扭矩计算，确保过载情况下不会出现键的剪切失效。

　　轴上齿轮段的位置布局也有讲究，两个斜齿轮之间的退刀槽宽度需要满足滚齿加工的刀具退刀需求，不能过窄导致加工时刀具刮伤相邻齿面，也不能过宽浪费轴的轴向安装空间。齿轮的齿宽需要根据接触强度计算确定，齿面通常会做渗碳淬火处理，硬度达到HRC58-62，保证重载下齿面不会出现点蚀、胶合失效。轴的过渡圆角位置需要做圆滑处理，避免应力集中，尤其是轴颈与齿轮段衔接的台阶处，圆角半径不能小于2mm，防止长期交变扭矩作用下出现轴的疲劳断裂。

　　安装这类轴件时，需要先将两端轴承热装到对应轴颈位置，待冷却固定后再整体装入箱体的轴承座孔内，装配时要注意齿面的啮合间隙，通过调整两端轴承的调整垫片厚度，控制齿轮副的侧隙在0.1-0.2mm区间，既保证传动时不会出现卡滞，也不会因为间隙过大产生冲击噪音。日常运维中，只需要定期检查轴承位置的温升，以及箱体内润滑油的清洁度，不需要对轴齿部分做额外的维护，因为集成式的设计没有齿轮与轴的配合松动风险，整体的可靠性远高于分体式装配的齿轮轴结构。在部分需要双向传动的设备中，这类轴的齿面会做等强度修形，保证正反转时齿面的接触斑点都能覆盖齿宽的70%以上，避免单向受力导致的偏磨问题。
