多孔台面金属框架焊接作业台结构

　　在金属结构件加工、小型五金件焊接、钣金件组对的车间作业场景里，这类腰部高度的焊接作业台是一线工位最常用的基础工装，区别于重型铸铁焊接平台的大吨位高成本定位，这款轻量化结构的焊接台更适配小型加工门店、技校实训工位、小批量定制件生产班组的日常使用需求，不需要做专门的地基预埋，仅通过底部四个带安装孔的方形支座就能完成地面固定，适配普通环氧地坪、水泥硬化地面的安装条件，不会对车间地面造成破坏性改动，搬迁移位时仅需拆卸地脚膨胀螺栓即可完成转运，灵活度远高于固定式重型焊接平台。

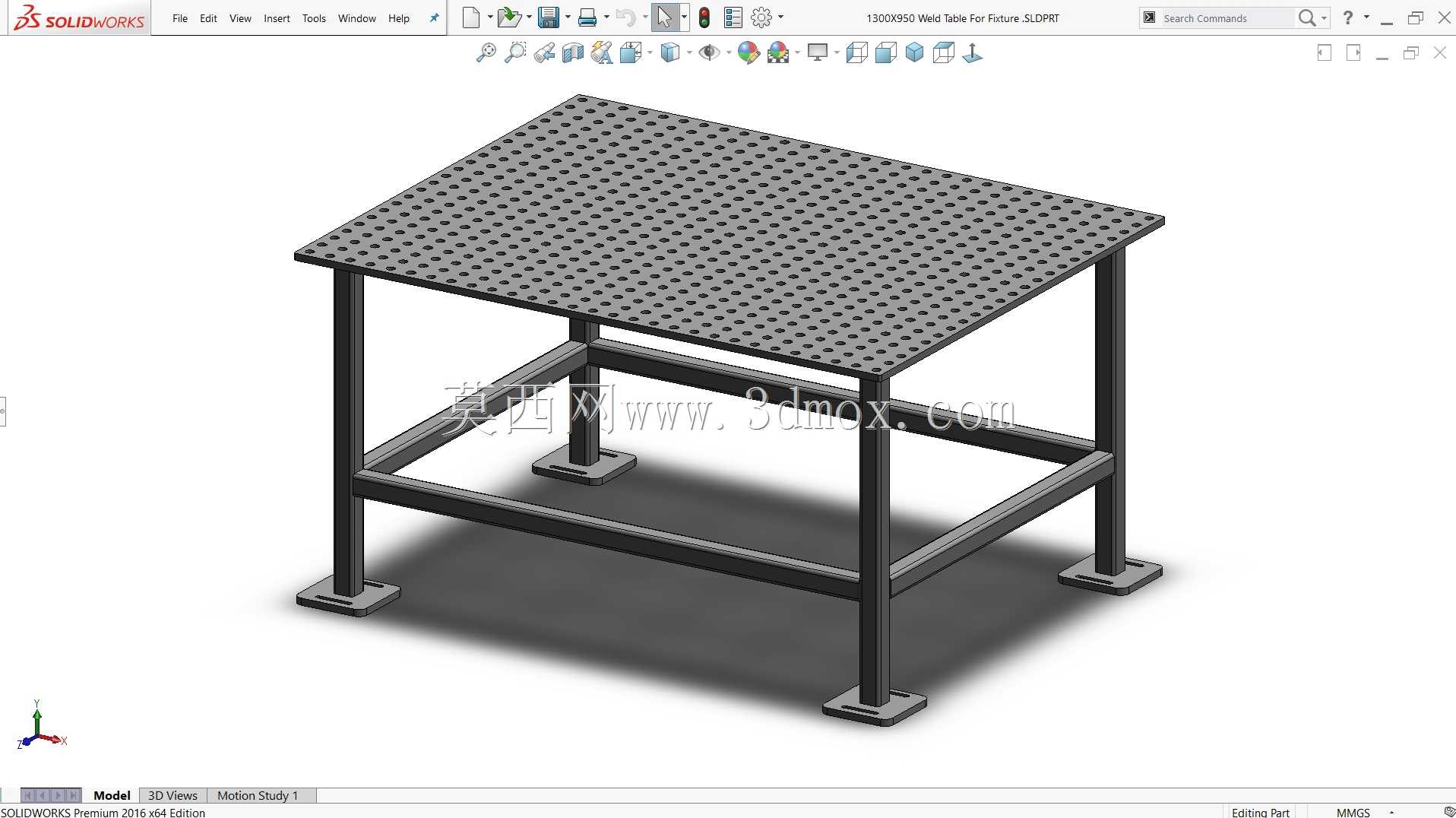

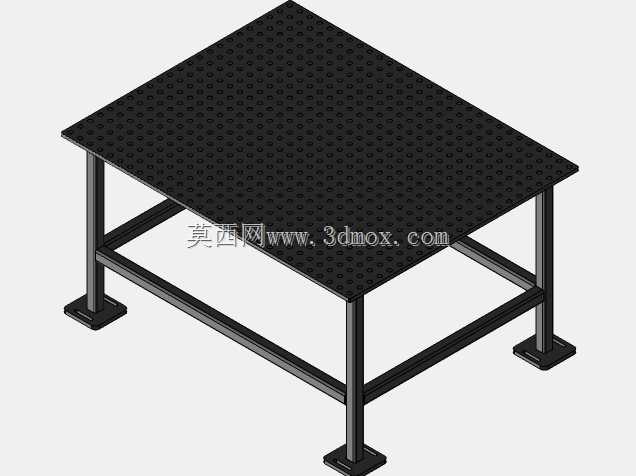

　　台面采用1300mm×950mm的矩形布局，这个尺寸边界是经过实际工位测算的，既可以容纳绝大多数长度一米以内的小型框架件、钣金组件、五金焊件的组对作业，又不会占用过多车间通道面积，单工位预留1.8m×1.5m的安装空间即可满足操作人员环绕作业、工具摆放的需求，不会出现台面过小导致焊件悬挑变形、或是台面过大造成工位空间浪费的问题。台面上规则排布的阵列通孔是核心功能结构，孔位间距统一，可直接插入定位销、挡块、快速夹钳的固定组件，不需要在每次焊接不同工件时临时点焊定位挡块，避免了传统焊接台面反复堆焊、打磨造成的台面变形问题，也减少了焊后清理挡块焊点的辅助工时，孔位的通孔设计还能让焊接过程中产生的焊渣、氧化皮直接从孔位漏落到台面下方，不会在台面积攒造成工件放置不平整的问题，日常清理仅需在下班时用毛刷将台面上残留的焊渣扫落即可，维护成本极低。

　　支撑框架采用方管焊接成型的结构，四条竖直支撑腿搭配上下两层横撑组成稳定的框式结构，下层横撑距离地面留有足够高度，既可以作为脚部踩踏的支撑位，让操作人员长时间作业时可以调整站姿缓解疲劳，也能避免框架过低影响地面清洁、线缆布设的问题，横撑与支腿的连接位置采用满焊处理，焊后做打磨去应力处理，避免长期承重后焊缝开裂造成台面晃动。支腿底部的方形固定支座采用加厚钢板切割成型，每个支座上开有两个安装孔，可匹配M12规格的膨胀螺栓完成与地面的固定，固定后整个平台的侧向晃动量控制在0.5mm以内，完全满足手工电弧焊、氩弧焊、二氧化碳气体保护焊等常规焊接作业的稳定性要求，不会因为焊接时的外力触碰造成工件移位。

　　设计过程中特意将台面高度设置在常规成年人腰部位置，也就是距离地面900mm左右的高度，这个高度下操作人员不需要弯腰或是抬臂过高就能完成焊件的组对、焊接操作，能有效降低长期作业的腰部疲劳感，适配身高160cm到185cm区间的操作人员使用，不需要额外配置脚垫或是增高台。台面本身采用加厚钢板加工而成，表面做防锈处理，能抵御焊接过程中的飞溅烫伤，正常使用情况下不会因为焊渣飞溅造成大面积坑洼，即使长期使用后局部出现磨损，也可以单独更换台面钢板，不需要整体更换框架结构，进一步降低了长期使用成本。

　　实际使用过程中，这类焊接台除了承担焊接作业的支撑功能外，还可以作为小型工件的划线平台、简易装配平台使用，台面上的孔位可以配合专用夹具完成圆管、方管、角铁等型材的快速定位组对，比如制作小型设备机架、五金支架、防护栏组件时，只需要提前根据工件尺寸在对应孔位插入定位挡块，就能快速完成型材的对齐固定，不需要反复测量尺寸调整位置，组对效率比在普通平板上作业提升40%以上。框架的结构强度经过校核，在台面均匀承重500kg的情况下不会出现明显变形，完全满足小型焊件的承重需求，不会因为放置较重的工件造成台面凹陷、支腿弯曲的问题。

　　不同于带三维调节功能的高精度柔性焊接平台，这款简易焊接台没有复杂的调节机构，所有部件都是刚性焊接连接，没有易损的活动部件，日常使用过程中几乎不需要做专门的维护，只需要定期检查地脚螺栓是否松动、焊缝位置是否出现开裂即可，故障率极低，非常适合对成本敏感、焊接精度要求不是极高的作业场景使用，既能够提供稳定的作业平面，又能通过孔位结构简化工件定位流程，兼顾了实用性和成本控制的需求，是小型焊接作业场景里性价比极高的基础工装设备。
