工业车间矩形金属钢框架作业台结构

　　在机加工、装配、检修类生产车间的工位布局中，这类矩形金属钢框架台架是工位侧最常见的基础承载结构，不同于厚重的铸铁平板作业台，全钢制型材焊接的框架结构自重更可控，同时能满足多数中等载荷的工位作业需求，不管是放置小型工装夹具、待装配的零部件，还是作为轻型设备的安装基座，都能适配多数常规生产场景的使用要求。从结构受力逻辑来看，整个台架采用对称式双列立柱布局，台面下方的支撑框架沿长度方向设置通长横梁，将台面承受的竖向载荷均匀传递到两侧立柱，避免局部载荷集中导致的台面变形；底部的纵向支撑脚沿台架长度方向延伸，增大了整个结构与地面的接触跨度，即便台面上放置偏重的工件，也不会出现侧翻风险，同时底脚的平直结构也方便后期加装可调脚杯或者移动脚轮，

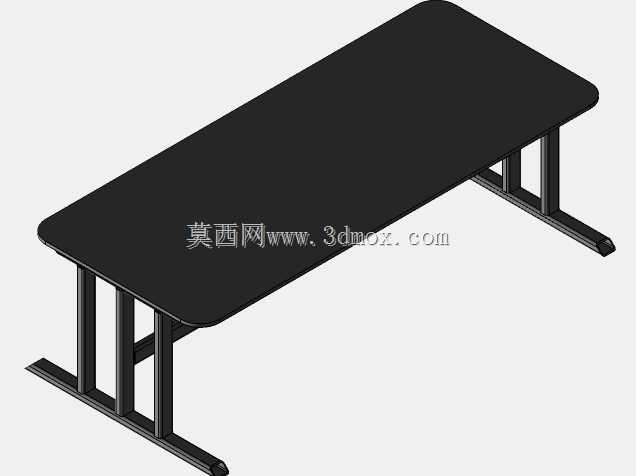

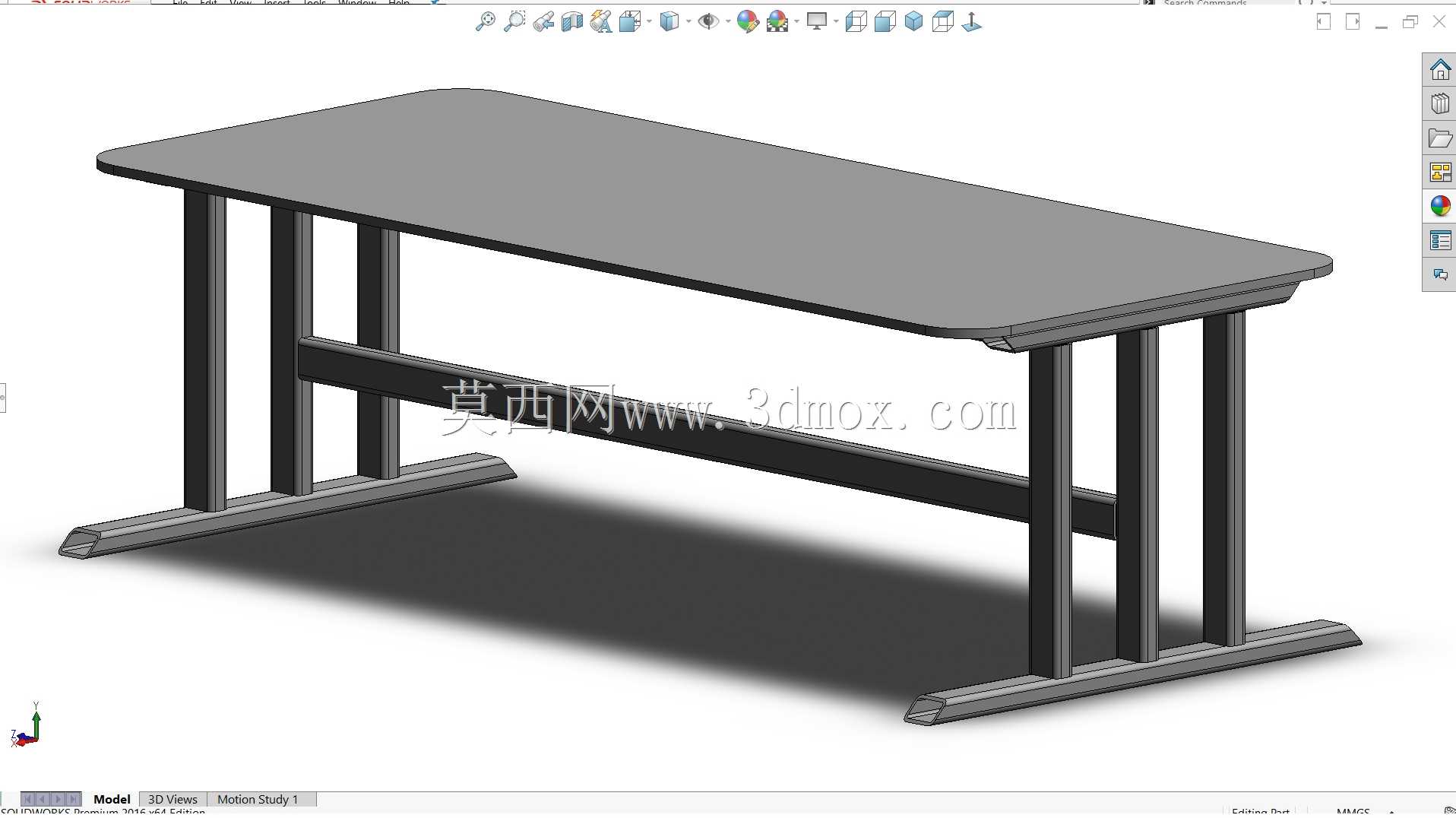

　　适配不同车间的地面条件与工位移动需求。设计这类框架结构时，首先要明确台架的额定承载上限，根据承载要求选择对应壁厚的矩形钢管作为主支撑构件，台面部分如果是直接作为作业面使用，会在框架上方铺设钢板并做边缘倒角处理，避免尖锐边角划伤操作人员，图中展示的台面做了圆角收边，就是出于车间作业的安全防护考虑；如果是作为设备安装基座，台面框架上会提前预留对应设备的安装孔位，减少现场二次加工的工作量。立柱与横梁的连接节点采用满焊工艺，焊后做打磨整平处理，避免焊渣残留与应力集中，部分需要频繁拆装转运的场景，也会将节点设计为螺栓连接形式，方便拆解后运输，到现场再快速组装。从安装边界来看，这类矩形钢框架台架的宽度通常控制在800mm以内，

　　适配操作人员单侧作业的手臂伸展范围，长度则根据工位需求调整，常规单人作业台长度在1500mm到2000mm之间，高度统一设置为符合人体工程学的750mm到850mm区间，操作人员站立作业时不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。台架中部的横向连接杆除了增强整体结构的抗扭刚度外，还可以作为附加层的安装支撑，比如加装工具挂板、物料抽屉或者走线槽，方便工位上的工具收纳与管线排布，让作业面保持整洁，减少工具杂乱带来的操作干扰。实际应用中，这类钢框架台架不会单独存在，往往会和车间的生产线、物料周转区配套布置，在装配工位上用来放置待组装的零件与装配工具，在检修工位上用来承托待维修的小型设备，在检验工位上配合百分表、

　　卡尺等量具完成工件尺寸检测，部分对防静电有要求的电子装配车间，还会在钢制台面上铺设防静电胶皮，满足特殊作业环境的使用要求。不同于定制化的专用工装，这种标准化的矩形钢框架结构通用性极强，只需要调整型材规格与整体尺寸，就能适配从轻型装配到中等载荷承重的不同场景，而且钢制材料的焊接加工难度低，后期维护也很方便，出现局部变形或者构件损坏时，只需要切割更换对应部位的型材就能继续使用，整体使用寿命远高于人造板材质的作业台，在各类生产制造车间的普及率非常高。结构建模过程中，需要重点关注各个型材的对接位置公差，避免焊接节点出现错位，同时要预留出焊接收缩余量，保证焊接完成后台面的平面度符合使用要求，底脚的平面度也要做对应校核，防止台架放置后出现晃动，必要时在底脚位置加装调节螺栓，用来补偿地面的不平整误差。
