1600x900规格多孔定位焊接作业台

　　在金属结构件加工、小型钣金件焊接、五金制品组焊的生产场景里，这类带均匀定位孔的焊接作业台是车间工位配置里的核心基础工装，和普通钳工台不同，它的台面高度匹配操作人员站立作业的腰部水平位置，能让焊工在长时间作业时保持自然的操作姿态，减少弯腰俯身带来的疲劳感，同时整个台面的平面度经过加工控制，能作为组焊时的基准面使用，避免工件装夹时出现基准偏移的问题。

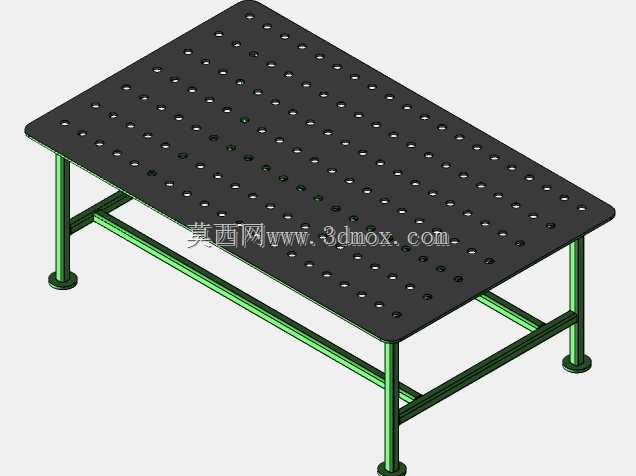

　　台面采用1600mm×900mm的矩形规格，这个尺寸边界刚好覆盖中小型结构件的组焊需求，不管是小型机架焊接、钣金箱体拼焊，还是零散五金组件的定位焊接，都能在台面上找到足够的装夹空间，同时不会因为台面过大占用过多车间通道面积，适合中小型机加工车间、五金焊接加工厂的工位排布。台面上均匀排布的定位孔是整个工装的核心设计，孔位按照标准网格间距排布，作业时可以快速插入定位销、快速夹钳等工装附件，不需要每次焊接都临时点焊定位挡块，既能减少焊后打磨挡块焊点的工序，也能保证同批次工件组焊时的定位一致性，降低批量加工的尺寸误差。

　　支撑结构采用四立柱加横撑的框架设计，四根立柱底部带可调支撑脚，安装时可以通过调整支撑脚的高度来校准整个台面的水平度，即使车间地面存在一定的平整度误差，也能保证台面处于水平基准状态，避免因为台面倾斜导致工件组焊时出现角度偏差。立柱之间的横撑采用型材焊接连接，形成稳定的框架受力结构，能承受焊接过程中工件的放置载荷、装夹时的压紧力，以及焊接作业时的轻微冲击，不会出现台面晃动、变形的问题，长期使用也能保持结构稳定性。

　　从实际使用场景来看，这类焊接台除了作为焊接作业的承载平台，还能兼顾工件临时测量、简单校形的功能，台面上的孔位可以作为尺寸测量的基准参考，配合钢直尺、直角尺就能快速核对工件的外形尺寸、垂直度，不需要额外转移到检验平台上完成测量，能减少工件在车间内的转运频次，提升单工位的作业效率。和固定式的重型焊接平台相比，这个规格的焊接台整体重量适中，后期如果需要调整车间工位布局，也能通过叉车完成整体移位，不需要做破坏性的拆除重装，适配多品种小批量的柔性生产需求。

　　设计这类焊接台的时候，首先要考虑的是台面的刚度，因为焊接过程中会有局部热输入，如果台面厚度不足，长期受热后容易出现局部凹陷变形，导致平面度超差，所以台面需要选用足够厚度的钢板加工，孔位加工时要保证孔的垂直度和位置精度，避免定位销插入后出现倾斜、间隙过大的问题，影响定位精度。支撑腿的高度设置要结合国内操作人员的平均站立作业高度，一般控制在800-900mm区间，刚好适配腰部水平的操作位置，过高会导致抬臂作业疲劳，过低则需要长期弯腰，不符合人机工程学要求。横撑的布置位置要避开操作人员脚部的活动空间，不能在站立作业时出现磕腿的问题，同时横撑的截面尺寸要满足整体框架的刚度要求，避免支撑框架出现侧向晃动。

　　在安装边界上，放置这类焊接台时需要预留周边的操作空间，台面长边侧至少预留600mm以上的操作站位空间，短边侧如果需要放置焊接电源、工装附件柜的话，也要预留相应的摆放位置，同时要避开车间的起重设备作业盲区，方便吊装较重的工件上台面。台面上的定位孔在日常使用中要注意避免焊渣堵塞，作业时可以在非装夹区域铺设防火隔热垫，减少焊渣飞溅对孔位和台面的损伤，定期清理孔内的杂物，保证定位销能顺畅插拔，延长工装的使用寿命。对于经常切换焊接产品类型的车间来说，这类多孔焊接台不需要针对单一产品做专用工装改造，只需要更换不同的定位附件就能适配不同结构工件的装夹需求，能大幅减少专用工装的制作成本和存放空间，是柔性焊接生产单元里性价比很高的基础配置。
