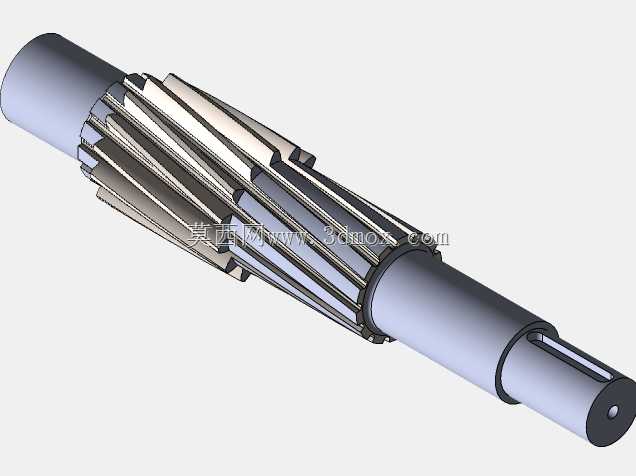

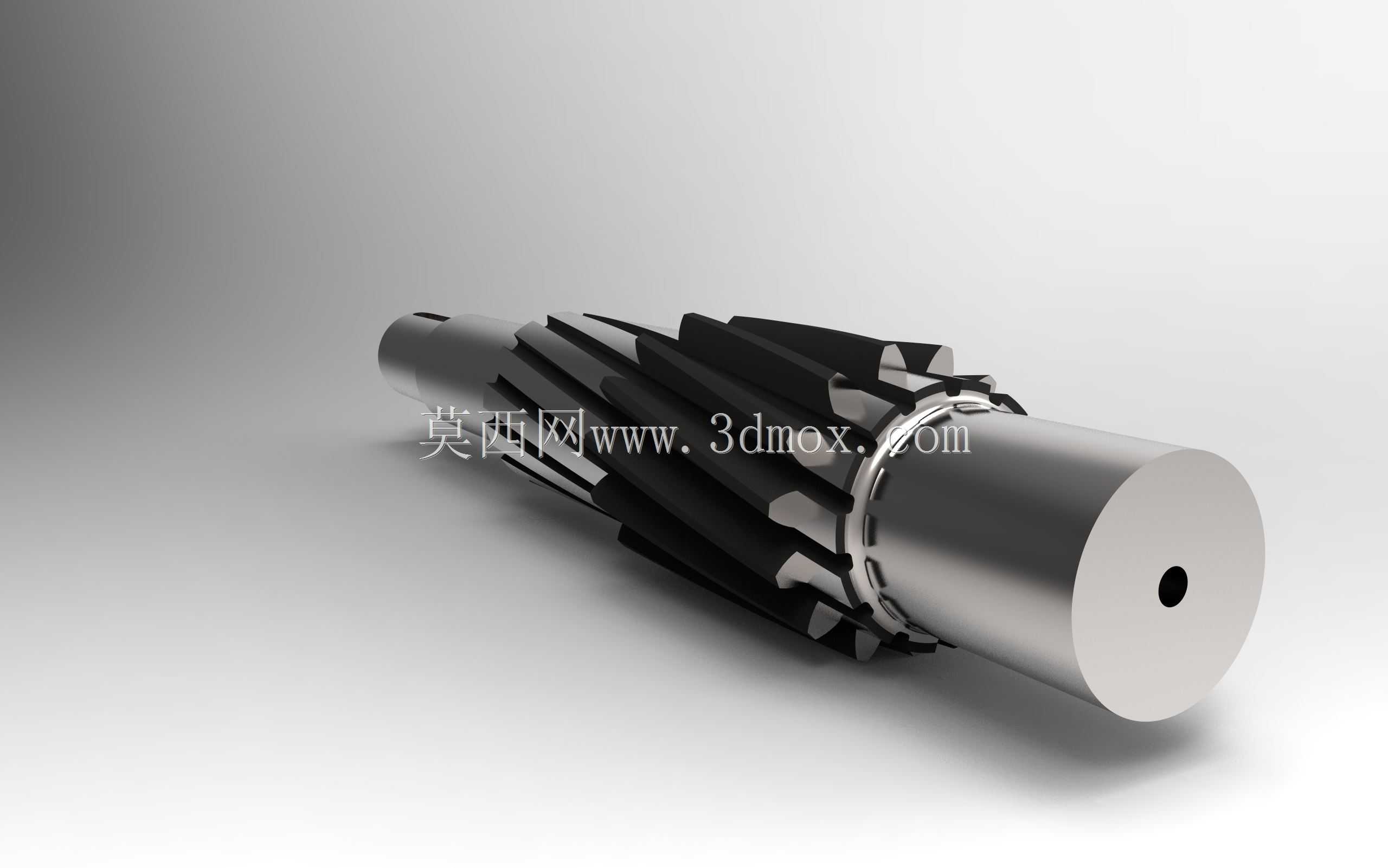

传动用螺旋小齿轮结构三维设计

　　在各类闭式传动系统的动力传递链路中，这类带轴段的螺旋小齿轮通常作为高速级输入构件存在，相比同模数直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从端部接触逐步延展至全齿宽，传动过程中冲击载荷更小、运行噪音更低，单级承载能力也比同参数直齿轮高出15%-20%，因此被广泛应用在中小功率的减速箱、机床主轴进给箱、轻工设备传动单元、农用机械动力传输模块中。从结构设计逻辑来看，这类齿轮采用轴齿一体化设计，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了键槽带来的应力集中问题，也消除了装配间隙导致的传动回差，更适合转速偏高、传动精度要求中等的应用场景。设计过程中首先要匹配配对大齿轮的参数，螺旋角取值通常控制在8°-20°区间内，

　　螺旋角过小会失去斜齿传动的平稳性优势，过大则会产生过高的轴向推力，对支撑轴承的轴向承载能力提出额外要求，多数通用传动场景下选取12°-15°的螺旋角是兼顾传动平稳性与轴向载荷的折中方案。齿向的选择需要匹配整个传动链的旋向布置，要保证啮合时两齿轮的轴向力能够相互抵消一部分，降低轴承端的轴向负载。从安装边界来看，齿轮两端的光轴段是轴承安装位，轴径尺寸需要匹配选定的深沟球轴承或者圆锥滚子轴承内孔尺寸，轴段长度要对应轴承宽度、箱体侧壁厚度、密封件安装空间的总和，轴端设计的中心工艺孔是加工时的定位基准，滚齿、外圆磨削工序都需要依靠两端中心孔来保证同轴度，齿宽的设计要比配对大齿轮窄1-2mm，避免安装时的轴向窜动导致轮齿啮合错位，

　　同时也能减少加工时的齿向误差对接触斑点的影响。轮齿部分的参数设计需要校核接触强度与弯曲强度，针对不同的应用工况调整齿面硬度，重载场景下会采用齿面淬火处理，硬度达到HRC45-55来提升耐磨性，轻载高速场景下可以采用调质处理，硬度控制在HB220-280，保证芯部韧性的同时降低加工成本。实际建模过程中，螺旋齿的生成需要先绘制端面渐开线齿廓，通过螺旋线扫描切除生成单齿，再通过圆周阵列完成全齿建模，建模时要注意齿根圆角的处理，不能直接生成尖角，否则后续有限元分析时会在齿根位置出现应力奇异，无法得到准确的应力计算结果，实际加工中齿根圆角也是滚刀自然生成的过渡圆弧，能够分散齿根位置的弯曲应力，避免断齿失效。

　　两端轴段与齿轮衔接的位置要设计退刀槽，一方面是滚齿加工时的刀具退刀空间，另一方面也能避免轴肩位置的应力集中，退刀槽的宽度和深度要符合加工工艺要求，不能过窄导致刀具无法正常退刀，也不能过深削弱轴的整体强度。这类齿轮在装配时需要严格控制轴向窜动量，通常通过轴端挡圈或者圆螺母进行轴向定位，轴承端盖与轴承外圈之间要预留合理的热膨胀间隙，避免长时间运行温升后轴系伸长导致轴承卡滞。日常运维中，这类螺旋小齿轮的失效形式通常是齿面磨损、点蚀或者齿根疲劳断裂，设计阶段就要根据预期使用寿命计算额定载荷，选取合适的模数与齿宽系数，润滑方式根据运行转速选择，转速高于1500rpm时采用油浴润滑或者喷油润滑，低速工况下可以采用脂润滑，保证啮合齿面之间形成稳定的油膜，减少金属直接接触带来的磨损。建模时还要考虑加工工艺性，所有轴段的直径差不能过大，尽量减少磨削加工的工序，轴端要设计倒角，方便轴承装配时顺利导入，避免划伤轴承内孔表面，齿顶位置也要做微小倒角，去除热处理后的氧化皮与锐边，避免装配时磕碰损伤配对齿轮的齿面。
