渐开线圆柱蜗轮传动件结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:487436
  • 渐开线圆柱蜗轮传动件结构设计

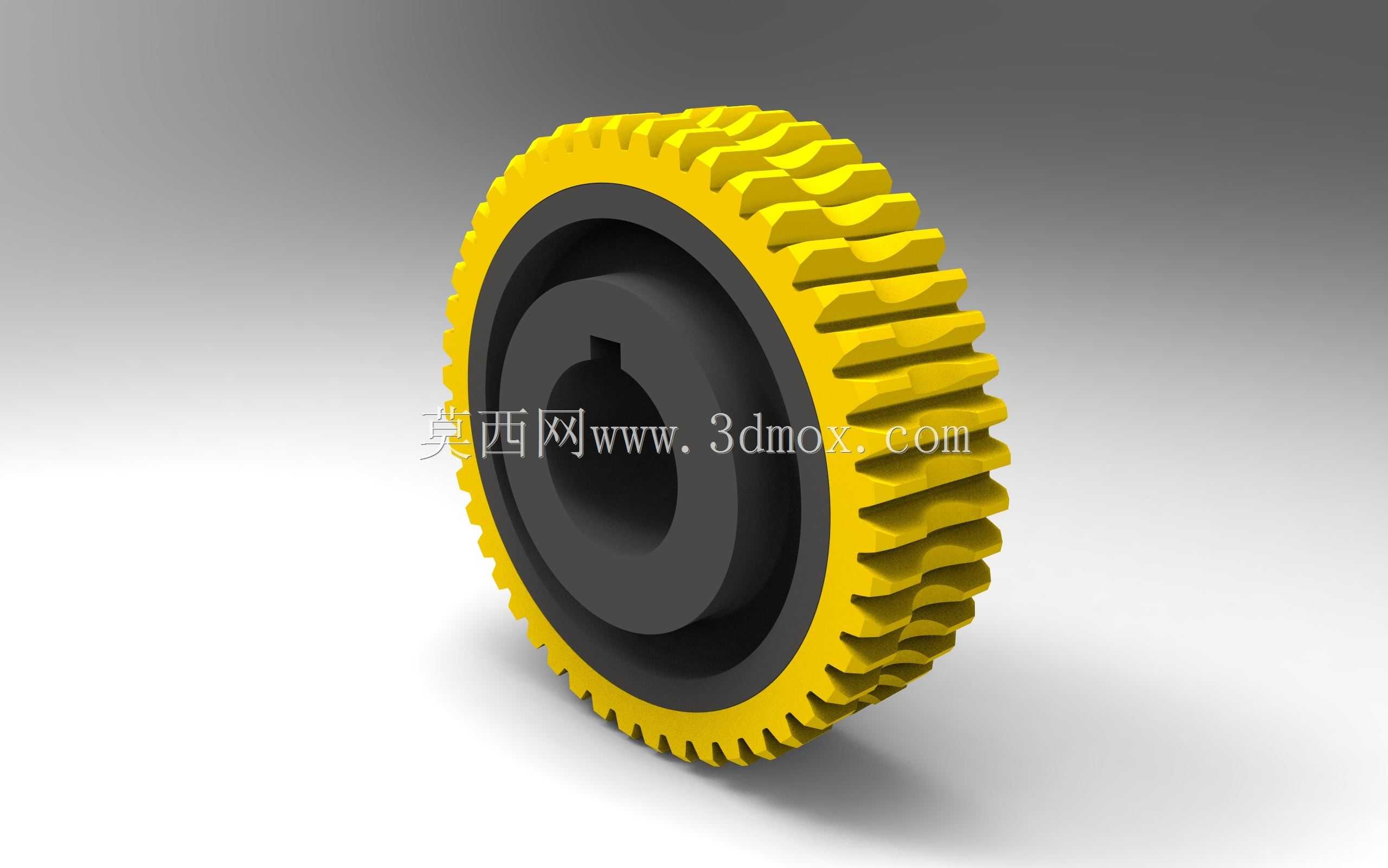

  在重载低速的传动场景里,蜗轮始终是核心的啮合传动部件,常见于冶金设备的给料机构、输送线的减速单元、起重设备的回转驱动以及自动化生产线的分度机构中,这类场景普遍对传动平稳性、反向自锁性有较高要求,同时需要在有限安装空间内实现大传动比的动力传递,相比多级圆柱齿轮减速结构,单级蜗杆蜗轮副就能实现10-80的传动比,结构紧凑度优势非常明显。这款蜗轮的齿部采用渐开线齿形设计,啮合过程中齿面接触为线接触形式,相比点接触的交错轴斜齿轮,承载能力提升40%以上,运转过程中多齿同时参与啮合,冲击载荷被均匀分散到多个啮合齿面上,传动噪音更低,适合对运行平稳性要求高的工位。设计过程中首先确定了中心距参数,匹配对应模数的蜗杆,齿顶高系数取1,顶隙系数取0.

  2,保证啮合过程中不会出现齿顶干涉,同时预留足够的润滑脂存储间隙,避免高速运转时齿面干磨。轮毂部分采用阶梯孔设计,中心开设键槽用于和输出轴实现周向固定,键槽的位置对称于蜗轮齿厚的对称中心,保证装配后传动的动平衡精度,减少高速运转时的径向跳动。轮缘部分采用齿圈与轮毂分体的设计思路,齿圈部分选用耐磨性能更好的铜合金材质,轮毂部分采用铸铁材质,既保证齿面的耐磨寿命,又能控制整体制造成本,两者之间采用过盈配合加骑缝销的固定方式,传递大扭矩时不会出现齿圈与轮毂相对滑移的问题。安装边界上,蜗轮的端面与箱体轴承座的轴向间隙控制在0.1-0.2mm之间,径向跳动公差控制在0.05mm以内,装配时需要调整蜗杆的轴向位置,

  保证蜗杆齿面与蜗轮齿面的接触斑点沿齿高方向不小于60%,沿齿长方向不小于70%,这样才能保证额定载荷下的传动效率,避免局部齿面应力集中导致的早期点蚀失效。日常运维中,这类蜗轮通常采用浸油润滑方式,箱体内润滑油液面高度没过蜗轮最低齿的1-2个齿高即可,润滑油选用中负荷工业齿轮油,每运行2000小时需要更换一次润滑油,同时检查齿面磨损情况,当齿面磨损量超过原齿厚的15%时需要及时更换,避免出现断齿打齿的故障。在选型匹配时,需要根据输入转速、输出扭矩、传动比、工作环境温度等参数核算蜗轮的接触强度和弯曲强度,对于频繁正反转、冲击载荷大的工况,需要适当放大选型安全系数,通常取1.5-2的安全系数即可满足绝大多数工业场景的使用需求。
