立式气动裁切工装结构设计方案

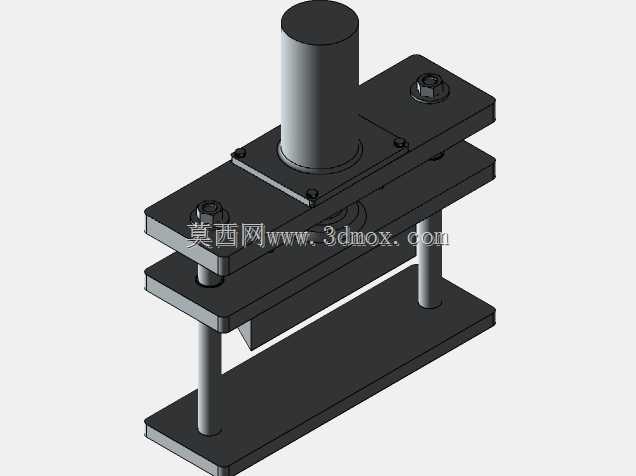

　　这套气动裁切结构主要面向薄型金属片材、软质塑胶板材、包装泡棉类物料的定长切断工序，常见于小型五金冲压配套工位、包装材料加工线、电子辅料分切场景，可直接集成在现有流水线的出料端作为独立切断工位使用，也可搭配手动放料台作为单机工位完成小批量裁切作业。整套结构采用立式双层板导向布局，底部为整块安装底板，可通过地脚螺栓直接固定在型材机架或者车间钢制工作台面上，安装时需保证底板平面度公差控制在0.1mm/m范围内，避免导向立柱安装偏斜导致的卡滞问题。四根导向立柱采用对称分布设计，分别布置在上下活动板的四个角位，立柱与活动板之间配置无油衬套作为滑动导向件，相比直线导轨的布局形式，这种柱式导向结构抗偏载能力更强，

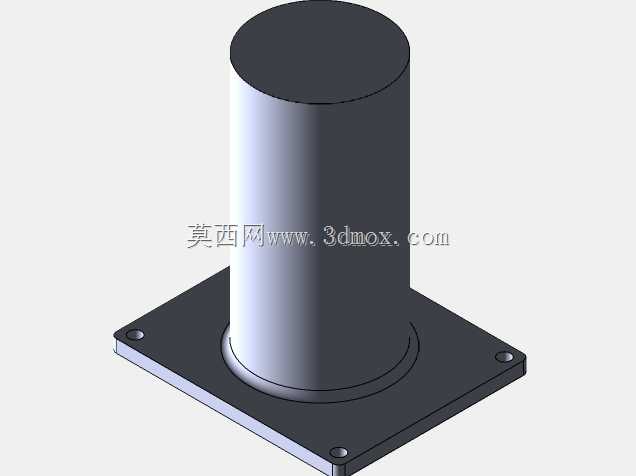

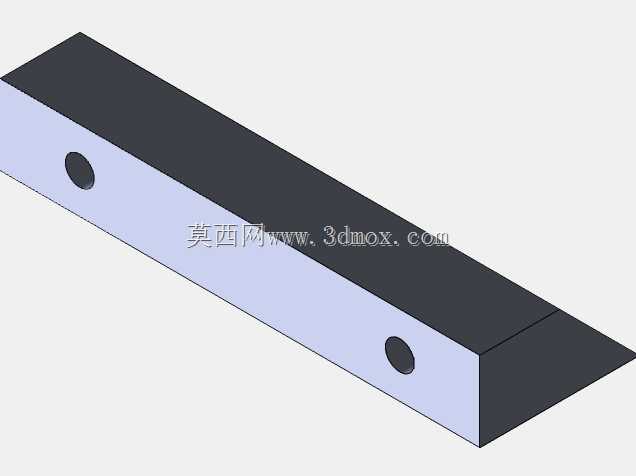

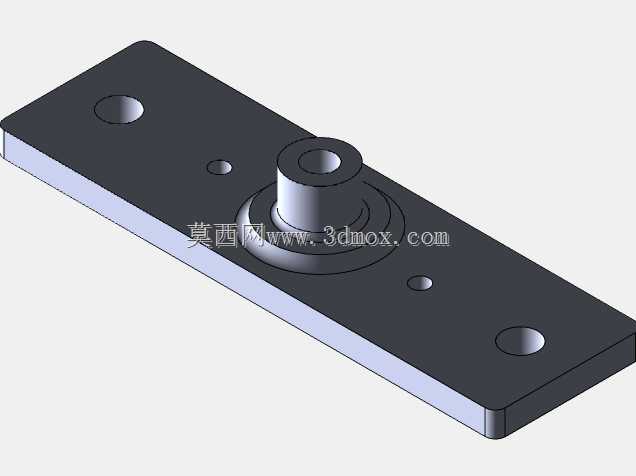

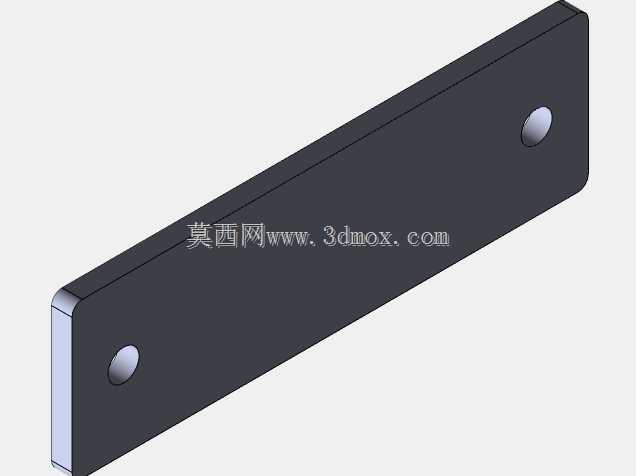

　　能够承受切刀切入物料时产生的侧向分力，不会因为切刀单侧受力出现活动板倾斜卡滞的问题。上部的气动执行元件采用标准立式气缸安装，气缸缸体通过法兰固定在上层固定板的中心位置，气缸活塞杆端与中间活动板采用浮动接头连接，可抵消一部分加工与安装带来的同轴度误差，避免活塞杆承受径向力导致的密封件过早磨损。中间活动板的下表面通过压板螺栓固定裁切刀模，刀模可根据实际裁切的物料形状更换，平口直刀适用于直线分切，异形刀模可完成特定轮廓的冲切作业，刀模安装位预留了通用的螺栓固定孔距，可适配市面上多数标准规格的裁切刀具。下层固定板作为物料承托平台，表面做淬火硬化处理，硬度达到HRC45-50，避免长期裁切过程中平台表面被切刀压出凹痕，影响裁切断面的平整度，

　　承托平台与切刀的间隙控制在0.05-0.1mm之间，既可以保证物料完全切断，又能避免切刀直接撞击承托面导致的刀刃崩损。整套结构的动作逻辑为气缸活塞杆伸出时带动中间活动板沿导向立柱下行，切刀接触物料完成裁切动作，到位后磁性开关发出信号，气缸活塞杆回缩带动活动板复位，等待下一次裁切触发信号，触发方式可根据产线需求搭配脚踏开关、光电传感器或者PLC输出信号控制。从安装边界来看，整套结构的横向占用空间较小，不需要额外配置复杂的液压站或者传动机构，仅需接入0.5-0.7MPa的压缩空气气源即可工作，进气端配置常规的气源处理三联件，可调节进气压力以适配不同厚度、硬度的物料裁切需求，裁切较薄的软质物料时可适当降低工作压力，减少冲击噪音与刀具磨损，

　　裁切硬度较高的金属薄片时可适当提高进气压力，保证裁切断面整齐无毛刺。在结构设计过程中，重点考虑了维护便利性，导向衬套采用外置式压装结构，长期使用出现磨损后可直接从活动板侧面顶出更换，不需要完全拆解整套机架；切刀的固定压板采用通槽设计，更换刀模时仅需松开两侧的压紧螺栓即可快速抽换刀具，不需要完全拆卸整个活动板组件。另外，上下行程的限位通过安装在导向立柱上的可调限位螺母实现，可根据不同的物料厚度调整活动板的下行终点位置，避免出现过切或者切不断的问题，相比硬限位的固定结构，可调式限位能够适配更多规格的物料加工需求，减少工装换型的调整时间。在实际产线应用中，这类气动裁切结构相比传统的手动裁切工具，裁切一致性更好，断面整齐无斜边，作业效率可提升3倍以上，相比大型机械式冲床，设备投入成本更低，占用空间更小，安全风险更低，适合小吨位、小尺寸的裁切工序使用。结构的受力路径经过优化，裁切时的冲击力直接通过活动板、导向立柱传递到底部安装底板，不会对气缸活塞杆产生额外的侧向载荷，可有效延长气动元件的使用寿命，日常维护仅需定期给导向立柱添加少量润滑脂，检查气源滤芯是否堵塞即可，不需要复杂的日常保养流程。
