双工位可调式零件定位夹紧工装结构

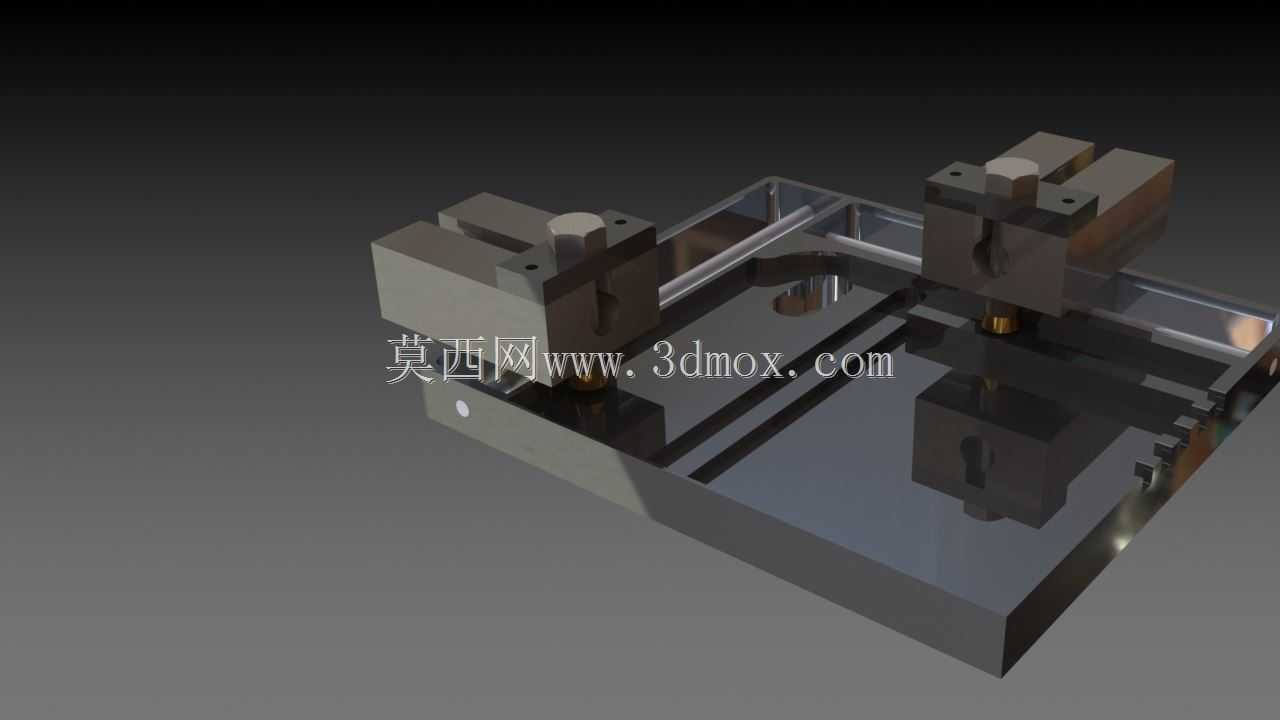

　　在中小批量异形结构件的铣削、钻孔工序中，通用平口钳往往无法适配零件的非规则外形，装夹找正时间占比可达单件加工周期的三成以上，这类双工位可调夹紧工装正是针对该类加工场景设计的专用装夹结构。整套工装以整块调质45钢加工的底座作为安装基准，底座底面做平面度磨削处理，粗糙度控制在Ra1.6以内，可直接贴合机床工作台T型槽面，通过底座侧边预留的沉头安装孔实现快速固定，安装时无需额外加装等高垫铁，底座总厚度控制在28mm，既保证装夹刚性，又不会过多占用Z轴加工行程，适配多数立式加工中心的工作台行程边界。

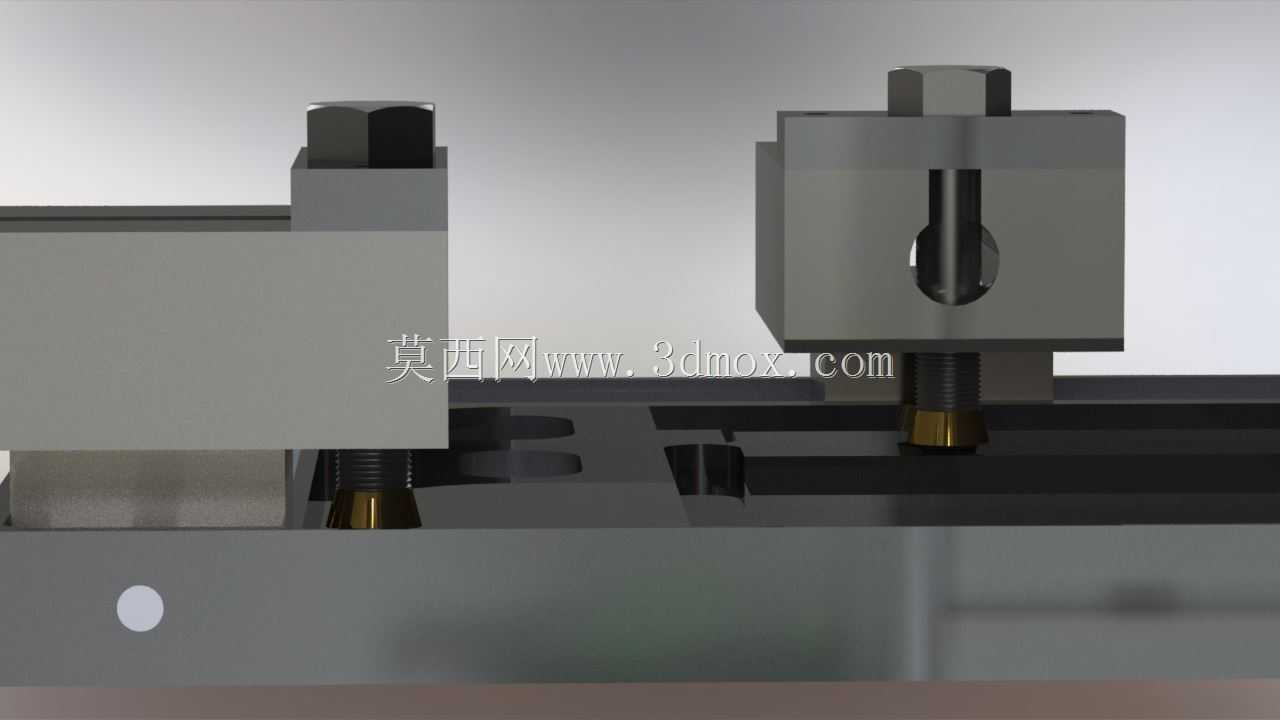

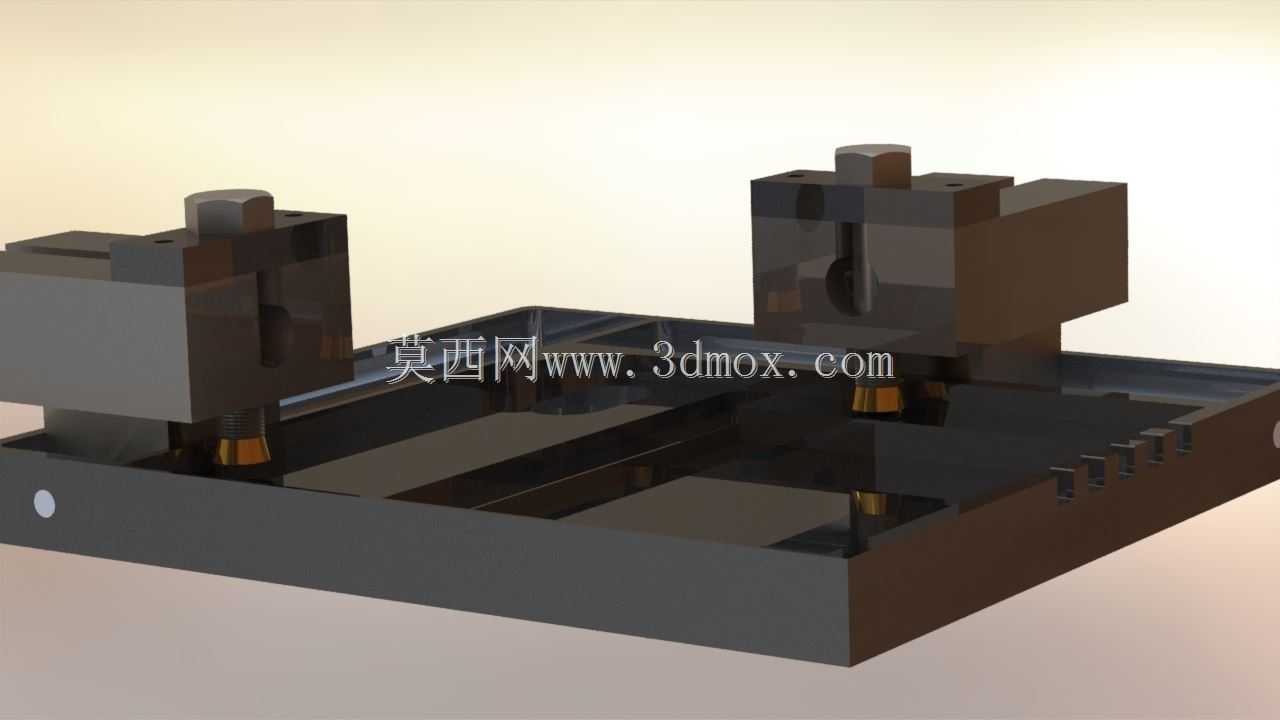

　　工装的两个夹紧单元采用对称式布局，单个夹紧单元的支撑块与底座之间通过梯形导轨配合，可沿底座上的导轨槽做横向位置调整，调整行程覆盖120mm至320mm的零件装夹宽度范围，调整到位后通过支撑块底部的锁紧螺栓实现位置固定，可适配不同宽度规格的板类、框架类异形零件装夹需求。每个夹紧单元的压头采用浮动式结构设计，压头与夹紧螺杆之间加装球面垫圈，即使零件装夹面存在微小的角度偏差，压头也能自动贴合零件表面，避免局部点接触导致的零件夹伤、装夹变形问题，压头的夹紧行程为25mm，可兼容不同厚度的被加工零件。

　　从设计逻辑上看，这套工装优先考虑了装夹的操作便捷性与重复定位精度，两个夹紧单元的操作侧均朝向机床操作人员的站位方向，夹紧螺杆采用标准T型螺纹，配套标准六角头，操作人员可使用普通棘轮扳手快速完成夹紧与松卸动作，无需配备专用工装扳手。底座上的导轨槽两侧加工有刻度标线，调整两个夹紧单元位置时可直接参照刻度快速对齐，重复定位精度可控制在0.1mm以内，同批次零件加工时无需反复打表找正，能有效压缩辅助工序时长。工装的所有受力部件均做了去应力处理，夹紧螺杆采用40Cr材质调质处理，硬度达到HRC28-32，可承受最大800N的夹紧力，满足钢件、铝合金件的常规切削加工装夹受力需求，不会出现夹紧部件变形、断裂的问题。

　　在实际生产场景中，这类工装可直接替代多组组合压板使用，避免组合压板装夹时压点位置不当导致的加工干涉问题，两个夹紧单元的压头位置均做了下沉设计，加工时刀具路径可覆盖零件上表面全部区域，无需二次装夹翻面即可完成顶面所有特征的加工。工装底座上还预留了多个定位销孔，针对特定批量的加工零件，可加装定制定位挡块，实现零件的快速定位，装夹时只需将零件靠紧定位挡块即可完成位置找正，进一步降低操作人员的装夹操作难度。整套工装的外露棱角均做了C2倒角处理，避免操作人员上下料时被锐边划伤，夹紧螺杆的外露螺纹段加装了防尘护套，可阻挡加工产生的铁屑进入螺纹配合面，减少日常清理维护的工作量，延长工装的实际使用寿命。
