内啮合传动用内齿圈结构设计

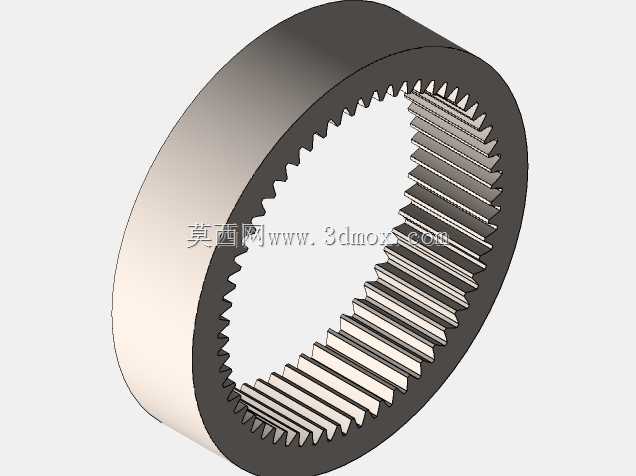

　　在行星齿轮传动系统、回转支承装置、大减速比紧凑传动机构中，内齿圈是核心的啮合传力部件，和外齿轮、行星轮配合完成动力的传递与转速扭矩的转换，相比外啮合传动，内啮合结构的中心距更小，结构紧凑度更高，相同传动比下占用的安装空间能缩减30%以上，在风电增速箱、工程机械回转机构、新能源汽车减速器、机床主轴进给箱里都有大量应用。这类内齿圈的齿形加工在内壁上，设计时首先要确定模数、齿数、压力角这些基础啮合参数，齿向根据传动负载特性选择直齿或者斜齿，直齿结构加工难度低，装配对中方便，适合中低速、负载冲击较小的传动场景；斜齿结构啮合重合度更高，传动平稳性更好，噪音更低，适合高速重载的连续传动工况。从结构形态上看，该内齿圈为薄壁环形结构，

　　外壁为光滑圆柱面，可通过过盈配合、螺栓连接或者键连接的方式和外部壳体、安装基座固定，内壁沿圆周方向均匀分布渐开线轮齿，齿顶和齿根的过渡圆角需要严格按照强度要求设计，避免齿根应力集中导致的轮齿断裂失效。设计过程中首先要匹配配对齿轮的参数，保证啮合侧隙在合理区间，侧隙过小会导致传动卡滞、润滑脂无法进入啮合面，加剧齿面磨损，侧隙过大则会导致传动回程误差增大，反向传动时冲击明显，影响传动精度。安装边界方面，齿圈的外径尺寸需要和安装座的内孔配合公差匹配，通常选择H7/p6或者H7/r6的过盈配合，保证传动过程中齿圈不会发生周向转动，端面需要设计定位止口，保证齿圈的轴线和传动系统的回转轴线重合，避免安装偏心导致的轮齿偏载，

　　局部齿面负载过大出现点蚀、断齿问题。齿宽的设计需要结合传递的额定扭矩计算，在满足齿面接触强度和齿根弯曲强度的前提下，尽量控制齿圈的轴向尺寸，缩减整个传动机构的轴向占用空间。对于应用在重载场景的内齿圈，通常还会在齿面做硬化处理，提升齿面的耐磨性能，设计时要预留热处理的变形余量，避免热处理后齿形变形超差，导致啮合精度下降。在行星传动结构中，内齿圈往往同时和多个行星轮啮合，轮齿的受力被多组啮合副分摊，单齿承受的载荷比普通外啮合齿轮更小，因此在相同负载要求下，内齿圈的壁厚可以设计得更薄，进一步降低整体结构重量，这也是行星减速机构能做到小体积大扭矩的核心原因之一。设计建模时需要严格保证轮齿的渐开线齿形精度，齿距累积误差、齿向误差、

　　齿形误差都要控制在对应精度等级的公差范围内，否则实际装配啮合时会出现传动卡顿、噪音过大、负载不均的问题。另外，齿圈的两端面需要设计倒角，一方面方便装配时的导向，另一方面可以去除加工毛刺，避免装配过程中毛刺脱落进入啮合面造成齿面压伤。部分需要润滑的传动场景中，还可以在齿圈的外壁或者端面设计润滑油孔，将润滑油引导至啮合齿面，形成稳定的油膜，降低齿面磨损，延长部件的使用寿命。在回转支承类的应用中，内齿圈往往和滚道做成一体化结构，同时承受径向力、轴向力和倾覆力矩，这类结构的壁厚设计需要结合整体受力做有限元校核，避免薄壁位置在重载下发生形变，影响啮合精度和滚道的承载能力。
