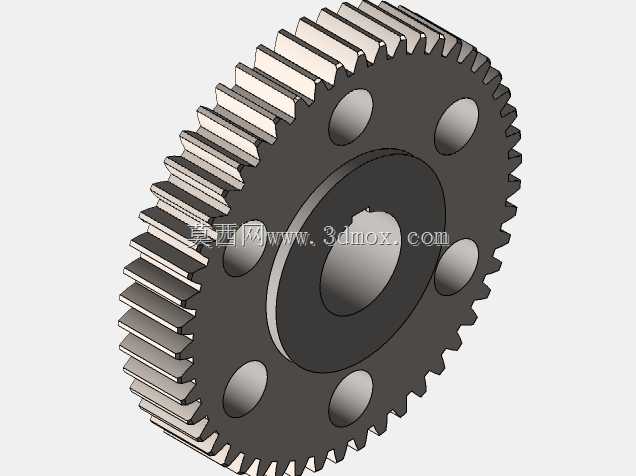

50齿直齿圆柱传动齿轮结构设计

　　这款50齿直齿圆柱齿轮，是平行轴传动系统里应用极广的基础传动零件，在各类需要定传动比动力传递的设备中都能见到它的身影，从小型轻工输送设备的动力分配单元，到普通机床的进给传动链路，再到中小型减速器的首级/末级传动副，这类直齿轮凭借加工便捷、装配对中要求低、传动无轴向力的特性，始终是机械结构设计里优先选用的传动件类型。从实际使用场景来看，直齿轮的啮合过程是沿齿宽方向全齿同时进入接触，相比斜齿轮不存在轴向分力，对支撑轴承的选型要求更宽松，不需要额外配置承受轴向载荷的推力轴承，能有效降低整套传动机构的物料成本与装配复杂度，尤其适合转速中等、传动载荷平稳、安装空间轴向尺寸受限的传动工位。从设计逻辑上看，这款齿轮采用了辐板式减重结构，

　　轮毂与齿圈之间通过均匀分布的6个圆形减重孔连接，既保证了轮体的结构刚度，又大幅降低了齿轮自身的转动惯量，在频繁启停的传动工况下，能有效减少启动阶段的动力损耗，降低传动链的冲击载荷。中心的轴孔采用带键槽的通孔设计，与传动轴通过平键实现周向固定，能可靠传递额定扭矩，避免传动过程中齿轮与轴出现相对滑转；轮毂部分的轴向尺寸略大于齿宽，既保证了与轴的配合长度，提升轴孔配合的稳定性，又能避免齿圈端面与相邻传动部件发生运动干涉。齿廓部分采用标准渐开线齿形设计，齿向为直齿平行于齿轮轴线，啮合过程中齿面接触线沿齿宽方向平行分布，传动过程中径向载荷的方向始终沿两轴中心连线方向，支撑轴的受力状态更易计算校核，给后续的轴系刚度设计、

　　轴承寿命计算提供了明确的载荷边界。在安装边界方面，这款齿轮的齿顶圆、齿根圆、轮毂外径、减重孔分布圆都遵循标准模数齿轮的尺寸规范，装配时需要保证两啮合齿轮的中心距偏差在允许的公差范围内，齿面啮合侧隙符合对应工况的设计要求，避免侧隙过小导致传动卡滞、齿面异常磨损，或是侧隙过大导致传动回程误差超标、反向传动时出现冲击异响。齿宽的设计兼顾了齿面接触强度与轮齿弯曲强度，在额定载荷下齿面接触应力、齿根弯曲应力都能满足常规工况的使用要求，不需要额外进行齿面修形就能实现平稳啮合。在实际设备选型匹配时，这类直齿轮可以直接与同模数、压力角匹配的不同齿数直齿轮配对使用，通过齿数比实现不同的传动比需求，搭配不同的支撑结构就能组成单级减速、增速传动单元，

　　也可以多组串联组成多级传动系统，适配不同的转速、扭矩传递需求。相比斜齿轮，直齿轮的加工不需要专用的斜齿加工工装，普通滚齿机、插齿机就能完成高精度加工，后期齿面磨损后的替换维护成本更低，备件采购周期更短，对于通用型机械设备的运维来说十分友好。在传动精度层面，这款齿轮的齿距累积误差、齿形误差、齿向误差都能满足中等精度传动的要求，适用于对传动回程误差要求不是极高的通用传动场景，如果需要更高的传动精度，也可以在此基础结构上通过提高加工精度等级、减小齿面粗糙度、优化齿顶修缘量来实现，不需要对整体轮体结构做大幅改动。轮体的减重孔设计除了降低自重与转动惯量之外，也给传动过程中的散热提供了空间，齿轮高速转动时，减重孔能带动周围空气流动，带走齿面啮合产生的部分热量，避免长时间连续运转时齿面温度过高导致润滑脂失效，延长齿面的磨损寿命。轮毂与辐板的过渡位置采用圆角过渡，避免应力集中，在承受冲击载荷时不会在过渡位置出现应力断裂，提升了齿轮的抗冲击载荷能力，能适应短时间过载的工况需求。
