多软件协同搭建的内燃动力核心总成结构

　　这款动力核心结构的建模过程，打破了单一软件的功能边界，把不同三维软件的建模优势做了针对性整合，最终呈现的总成结构覆盖了内燃动力单元从进气、正时传动到动力输出端的核心组成部分。从实际工程应用场景来看，这类结构是乘用车辆、小型工程机械、非道路移动设备的动力来源核心，所有外围附件的安装点位、动力输出接口的匹配，都要围绕这个核心总成的边界尺寸做适配，不管是做整车动力舱的布局校核，还是做附属部件的结构开发，都需要依托这个层级的总成模型做干涉检查、装配验证。

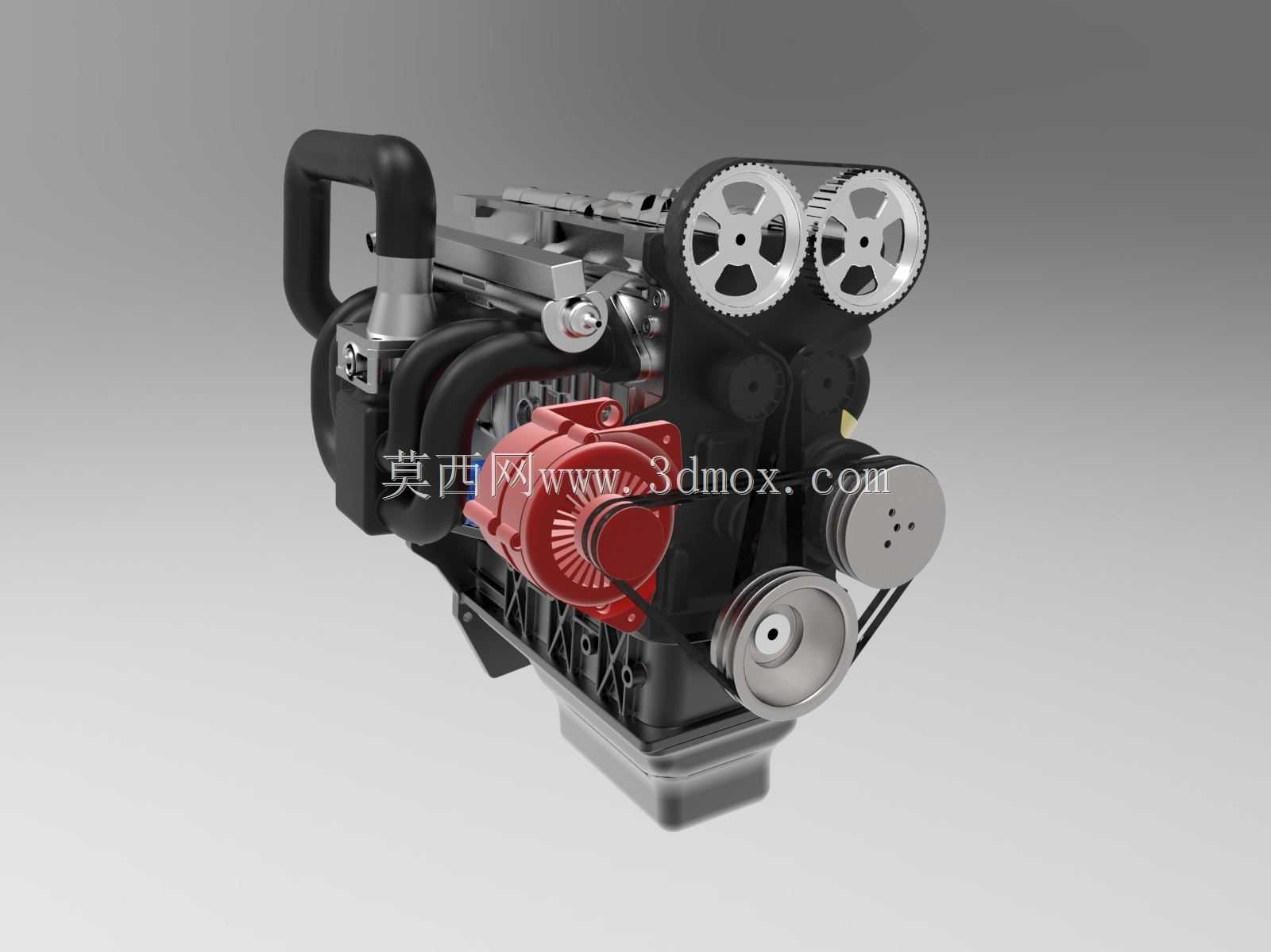

　　从结构功能特性来看，模型完整还原了正时齿轮传动组的啮合关系，两个顶置凸轮轴驱动齿轮的齿形参数、中心距位置都按照实际啮合间隙做了还原，同步带的缠绕路径完全贴合带轮的型面，能直观呈现配气机构的动力传递路径；前端的输出带轮组预留了发电机、冷却水泵、空调压缩机等外围附件的安装位，带轮的槽型尺寸、安装端面的止口参数都符合通用配套的尺寸规范，能直接对接附件的安装匹配校核。进气侧的管路走向做了空间避让优化，进气弯管的曲率半径兼顾了进气阻力控制和周边部件的安装间隙，避免实车装配时出现管路弯折、和周边覆盖件干涉的问题。红色的启动机安装位完全贴合缸体侧方的安装法兰面，启动齿轮和飞轮齿圈的啮合行程预留了合理的工作间隙，符合启动系统的实际装配要求。

　　在设计思路的呈现上，建模过程优先保证了核心安装基准的统一，所有部件的装配都以缸体的主轴承孔中心线、缸盖的安装平面作为全局基准，避免不同软件导入模型时出现基准偏移的问题。正时齿轮室的密封面、油底壳的安装结合面都做了贴合度还原，能直观看到密封胶条的布置槽位、螺栓的排布点位，给后续做密封结构的验证提供了参考。缸体侧面的加强筋布局兼顾了结构刚度和轻量化需求，筋条的走向沿着缸内爆发压力的传递路径布置，在控制整体重量的前提下提升缸体的抗变形能力。

　　从安装边界和外形尺寸来看，整个总成的长度、宽度、高度方向的外廓尺寸完全参照小排量内燃发动机的通用尺寸范围做了还原，动力输出端的飞轮壳连接尺寸符合主流手动、自动变速器的对接规范，能直接用于动力总成和传动系统的匹配校核；悬置安装点的位置分布在缸体两侧的加强筋位置，安装点位的坐标、螺纹孔深度都符合通用悬置支架的安装要求，做整车悬置系统匹配时可以直接提取点位坐标做刚度匹配计算。进气侧、排气侧的外围预留空间足够布置进气管路、排气歧管、涡轮增压系统等附属部件，不会出现空间不足导致的装配干涉问题。

　　从结构细节的还原度来看，模型里的每个部件都保留了实际工程结构的细节，比如齿轮的减重孔、带轮的挡边结构、管路的固定卡扣点位、缸体上的传感器安装孔位，这些细节不是为了视觉效果做的装饰，而是完全按照实际零部件的功能需求做的建模还原，不管是用于教学场景下的结构原理讲解，还是用于工程设计阶段的方案参考，都能提供准确的结构参考。不同软件搭建的子装配在整合时，特意做了装配约束的统一，所有运动部件的运动自由度都做了合理约束，能直接用于运动仿真验证，观察正时系统、前端轮系的运动过程，检查动态下的部件干涉情况。
