起重吊具主梁承载结构设计

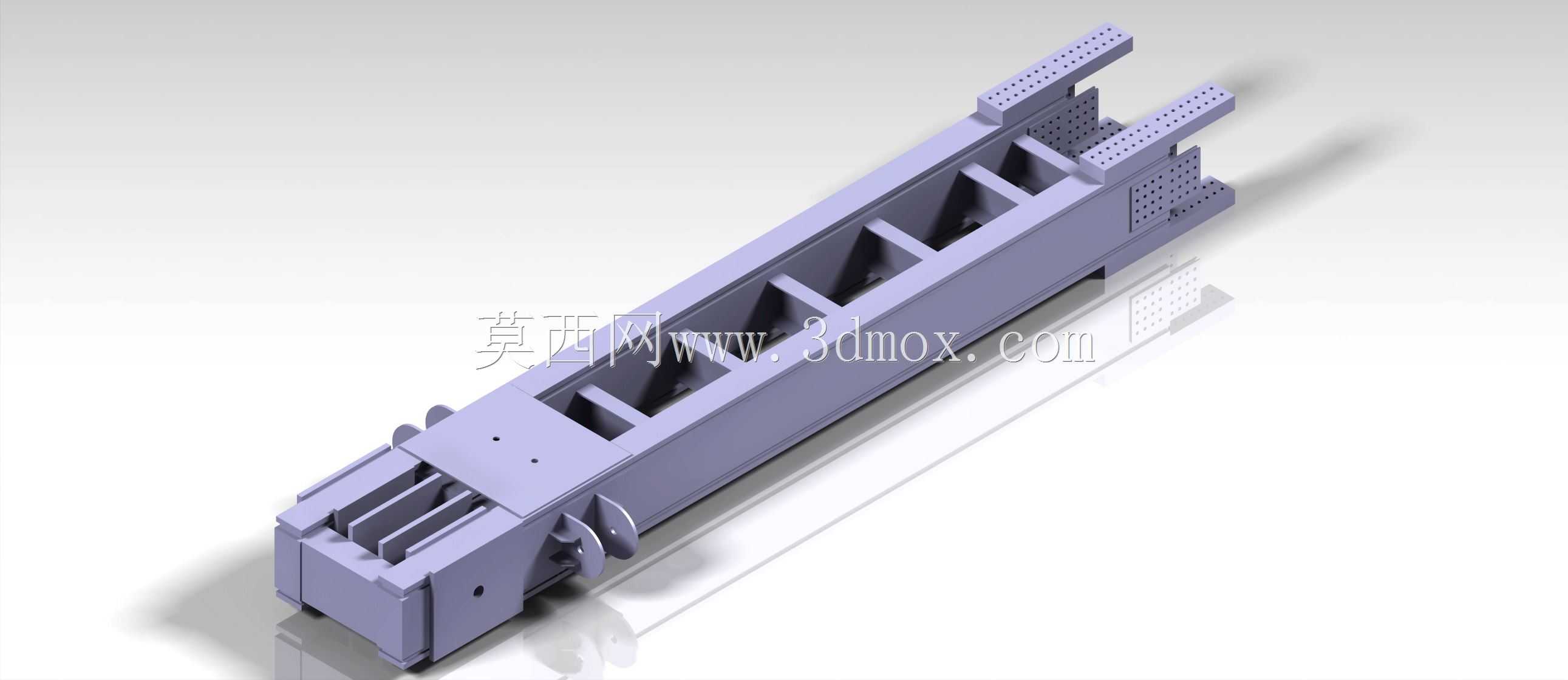

　　在车间重型工件转运、港口集装箱装卸、大型钢结构安装这类需要大吨位载荷转移的作业场景里，吊具梁是直接决定吊装安全与作业效率的核心受力构件，本次呈现的是分段式吊具梁的首段结构，整套吊梁共分为三个拼接段，可根据不同吊装跨度需求灵活组合使用，适配不同尺寸规格的被吊工件。从结构设计逻辑来看，该段梁体采用箱型截面作为主体承载框架，内部沿梁长方向等距设置多道横向加强筋板，筋板与梁体上下翼缘、两侧腹板采用全熔透焊接连接，能够在控制梁体自重的前提下，大幅提升截面的抗弯、抗扭刚度，避免大载荷吊装过程中梁体出现下挠超标、腹板失稳变形的问题。梁体两端的连接部位设计有带密集螺栓孔的连接法兰，法兰面经过铣削加工保证平面度，

　　拼接时通过高强度螺栓组实现相邻梁段的刚性连接，螺栓孔采用铰制孔加工精度，确保多段拼接后梁体的整体直线度与载荷传递均匀性，不会在拼接截面出现应力集中导致的结构失效。靠近梁体一端的下部设置有对称布置的吊耳铰接座，铰接座与梁体腹板采用贯穿式焊接加补强板的结构，用于连接下部的吊索、卸扣或者专用工件夹具，铰接孔内预留了耐磨衬套的安装位置，可减少长期吊装作业中铰接部位的磨损，延长构件使用寿命。梁体上部的两端同样设计有带孔的吊装连接位，用于和起重机的主吊钩、动滑轮组进行连接，连接位的孔位排布匹配通用起重吊钩的挂接尺寸，不需要额外制作过渡连接件即可直接适配市面主流的桥式起重机、门式起重机的吊钩规格。从安装边界来看，该段梁体的截面宽度、

　　高度尺寸经过优化，既满足单段15吨额定载荷下的强度储备要求，又能保证单段重量控制在车间常规转运设备的承载范围内，不需要动用大吨位辅助吊装设备即可完成现场拼接作业，梁体外侧的腹板表面预留了多个传感器安装位，可根据作业需求加装载荷传感器、倾角传感器，实时监控吊装过程中的载荷分布与梁体姿态，避免偏载、超载带来的安全风险。在实际作业过程中，这种分段式吊梁相比整体式吊梁，能够大幅降低运输与存储的空间占用，转场时可拆分后通过普通货运车辆转运，到达作业现场后可快速完成拼接调试，尤其适合需要频繁转场的大型工程吊装作业、多车间共用重型吊具的生产场景。梁体的所有外露棱角都做了倒角处理，避免拼接安装过程中划伤作业人员，

　　焊接部位都设计了合理的焊脚尺寸与焊接坡口，建模过程中已经预留了焊接变形的补偿量，实际生产加工时不需要额外做大量的焊后校形工作，能够有效缩短生产制造周期。梁体内部的筋板上开设了合理的减重孔与过线孔，既可以进一步降低梁体自重，也方便后期加装监测线路时的布线作业，避免线路外露被吊装工件剐蹭损坏。在选型适配时，可根据被吊工件的宽度、重量，选择单段使用或者多段拼接使用，单段使用时可适配小跨度、中等吨位的工件吊装，三段拼接后可满足大跨度、大吨位的长型工件比如型钢、预制梁、大型设备壳体的吊装需求，吊点位置可根据工件的重心位置沿梁体下部的预留安装槽进行调整，保证吊装过程中工件保持水平，不会出现倾斜滑落的风险。
